Легко управляемый сенсорный переключатель можно использовать в качестве выключателя электробытовых приборов и освещения (220 В) мощностью до 500 Вт. Простота монтажа и надежность схемы позволит Вам быстро приступить к эксплуатации устройства. Дополнительное удобство при эксплуатации создает наличие светодиода, включающегося при срабатывании реле.

Технические характеристики.

Напряжение питания: 12 В.

Потребляемый ток: 30 мА.

Максимальная мощность нагрузки: 500 Вт.



Порядок сборки:

- вскройте упаковку, проверьте комплектность набора;

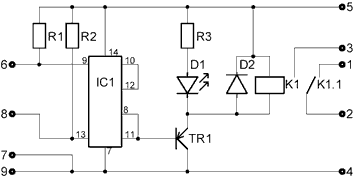

- в соответствии с монтажной схемой на печатной плате впаяйте панельку микросхемы в плату;

- отформуйте выводы пассивных элементов и установите их на плату согласно монтажной схемы;

- аккуратно установите микросхему на панель;

- установите реле;

- следуя схеме, припаяйте провода от стабилизированного источника питания;

- включите питание.



Правильно собранное устройство в дополнительной настройке не нуждается.



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать стабилизированный источник питания, корпус для сенсорного переключателя.
