Стабилизированный источник постоянного напряжения. Набор NS170

Общий вид набора

Простой в сборке двуполярный стабилизированный источник напряжения ± 12 В предназначен для обеспечения питания электронных устройств, для которых необходимо стабилизированное напряжение ± 12 В с максимальным током потребления не более 0,5 А.

Для работы данной схемы от сети переменного тока необходим понижающий трансформатор 220 В – 2х15 В/0,5 А. Размеры печатной платы: 44х70мм.

Предлагаемый блок питания можно использовать и как однополярный стабилизированный источник 24 В.

Внимание! Соблюдайте полярность при установке диодов и электролитических конденсаторов.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы конденсаторов и диодов так чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- аккуратно установите микросхемы на плату;

- установите штыревые контакты в плату;

- проверьте правильность монтажа;

- следуя схеме, подключите устройство к источнику питания;

- включите питание, правильно собранная схема должна работать без дополнительной настройки.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий понижающий трансформатор ТПК50-220/15х2, корпус для источника питания.

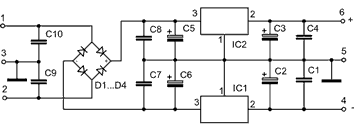

Принципиальная схема набора
