Купить недорого Мостовой стерео усилитель НЧ 2Х25Вт. Набор NS166 (СНЯТО С ПРОДАЖИ)  - NS166
Код товара: NS166

Мостовой стерео усилитель НЧ 2Х25Вт. Набор NS166 (СНЯТО С ПРОДАЖИ)

Бренд: Мастер КИТ

ТОВАРА НЕТ В НАЛИЧИИ!
Мостовой стерео усилитель НЧ 2Х25Вт. Набор NS166 (СНЯТО С ПРОДАЖИ)


Предлагаемый набор позволяет собрать малогабаритный стереоусилитель с отличными характеристиками. Для построения усилителя используется интегральная микросхема фирмы Philips TDA1515.

Микросхема содержит два усилителя, которые реализуют мостовую схему. Она содержит мало дискретных элементов и обеспечивает высокую стабильность усиления во всём диапазоне рабочих частот. Напряжение питания 12…18 В, что делает усилитель идеальным для использования в автомобиле.




Технические характеристики.

Выходная мощность: 2х25 Вт.

Диапазон воспроизводимых частот: 40…20000 Гц.

Чувствительность: 200 мВ.

Максимальный ток потребления: 3,2 А.

Ток покоя: 50мА.

Сопротивление нагрузки: 4 Ом.

Напряжение питания: 12…18 В.




Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии со схемой установите микросхемы, предварительно установив их на радиаторы;

- проверьте правильность монтажа;

- согласно схеме, подключите источник питания;

- включите питание.




Правильно собранное устройство в настройке не нуждается.

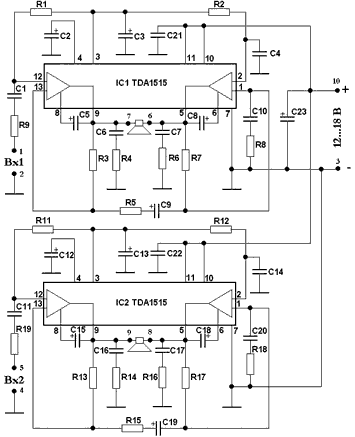

Принципиальная схема набора
NS166 - Усилитель НЧ 2х25 Вт (TDA1515)


------------------
ТЫ166
