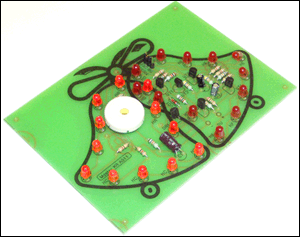

| Общий вид набора |
 |
Разработано в лаборатории “МАСТЕР КИТ”.
Набор позволяет собрать оригинальное светомузыкальное устройство. Светодиоды расположены таким образом, что напоминают раскачивающийся колокольчик.
По Вашему выбору работа устройства может сопровождаться звучанием одной из популярных мелодий.
Технические характеристики.
Напряжение питания: 9 В.
Максимальный ток потребления: 100 мА.
Размеры печатной платы: 100х133 мм.
Краткое описание.
Переключением светодиодов управляет симметричный мультивибратор, выполненный на транзисторах VT3, VT4. Рабочая частота мультивибратора определяется номиналами резисторов R10, R11 и конденсаторов C2, C3. Транзисторные ключи VT2, VT5, коммутирующие светодиоды HA…HC, HD…HF, предотвращают
перегрузку транзисторов VT3, VT5. Звуковое сопровождение обеспечивает музыкальный генератор, выполненный на микросхеме DA1. Транзистор VT1 обеспечивает согласование нагрузки (звуковой излучатель BF1) с выходным каскадом микросхемы DA1. Элементы схемы C1, R1 и VD1 обеспечивают необходимый
режим работы микросхемы DA1. На печатной плате установлен штыревой разъём MUSIK ON/OFF, для включения-выключения музыкального сопровождения с помощью съёмной перемычки.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой;
Внимание! Светодиоды необходимо устанавливать вертикально на расстоянии 6…8 мм от платы, соблюдая полярность;
- установите штыревой разъём музыкального сопровождения в соответствии с монтажной схемой, перемычку установите в положение ON-MUSIC;
- присоедините разъём батареи питания в соответствии с монтажной схемой;
- проверьте правильность монтажа;
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать батарейку или стабилизированный источник питания для светомузыкальных колоколов.
| Принципиальная схема набора |
|
|
