Живое сердце. Набор NS094

Разработано в лаборатории “МАСТЕР КИТ”.

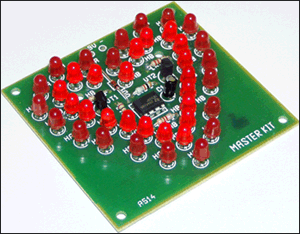

Оригинальный световой эффект выполнен в виде двух контуров из светодиодов, расположенных в форме сердца, и включающихся попеременно. Устройство, собранное из набора поможет украсить семейный праздник, торжество, новогоднюю елку, витрину магазина.

Технические характеристики.

Напряжение питания устройства: 9 B.

Ток потребления: 50 мА.

Размеры печатной платы: 72х74 мм .

Набор, безусловно, будет интересен и полезен для знакомства с основами электроники и получения опыта сборки и настройки радиоэлектронных устройств.

Краткое описание.

Переключением светодиодов управляет генератор, выполненный на микросхеме универсального таймера DA1. Рабочая частота генератора определяется номиналами резисторов R1, R2 и конденсатора C1. Транзисторные ключи VT1, VT2, коммутирующие светодиоды, предотвращают перегрузку выходного каскада микросхемы DA1. Диод VD1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой на печатной плате;

- установите светодиоды на плате;

Внимание! Светодиоды необходимо устанавливать вертикально, на расстоянии 6…8 мм от платы, соблюдая полярность;

- присоедините разъём батареи питания в соответствии с монтажной схемой;

- проверьте правильность монтажа;

- подключите батарею.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов

Вы можете выбрать подходящий стабилизированный источник питания, батарею.

------------------
