Маленькое сердце на светодиодах NS073

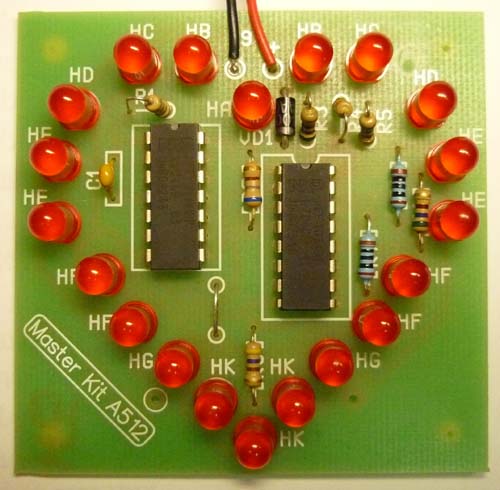

Общий вид набора

Разработано в лаборатории "МАСТЕР КИТ".

Оригинальный световой эффект, состоящий из 20 светодиодов, расположенных в форме сердца, украсит и семейный праздник, и витрину магазина.

Устройство послужит хорошим учебным пособием для обучения Вашего ребенка основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

Технические характеристики.

Напряжение питания: 9 В.

Ток потребления: 100 мА.

Печатная плата: 60х63 мм.

Краткое описание.

Переключением светодиодов управляет микросхема DD2 (последовательный сдвиговый регистр). Импульсы, необходимые для правильной работы микросхемы DD2, вырабатываются микросхемой DD1. Генератор тактовых импульсов выполнен на элементах DD1.1…DD1.3 микросхемы DD1. Рабочая частота генератора определяется номиналами резистора R1 и конденсатора C1. Элемент DD1.4 предназначен для изменения последовательности включения-выключения светодиодов. Резисторы R2…R9 ограничивают выходной ток микросхемы DD2 и светодиодов. Диод VD1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- установите перемычку J1;

- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой на печатной плате;

- светодиоды необходимо устанавливать вертикально на расстоянии 6…8 мм от платы, соблюдая полярность;

- присоедините разъём батареи питания в соответствии с монтажной схемой;

- проверьте правильность монтажа;

- включите питание.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать батарейку или стабилизированный источник питания, корпус BOX-G089.

Принципиальная схема набора
