Преобразователь постоянного напряжения 12 В в переменное напряжение 220 В/ 50 Гц найдет применение у автолюбителей и дачников. Выходная мощность преобразователя – 100 Вт, что позволяет подключать к нему бытовые электроприборы, например – электробритвы, переносные телевизоры. Преобразователь может применяться в качестве источника резервного питания при отключении напряжения электросети 220 В.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой за исключением транзисторов Q7, Q8, Q9, Q10 и выходного трансформатора;

Внимание! Транзисторы Q1, Q6 (BD237) необходимо установить на радиаторы.

- установите транзисторы Q7, Q8 и Q9, Q10 (2N3055) на радиаторы, используя изоляционные прокладки и втулки;

Внимание! Радиаторы, изоляционные прокладки и втулки, а также элементы крепежа входят в комплект набора.

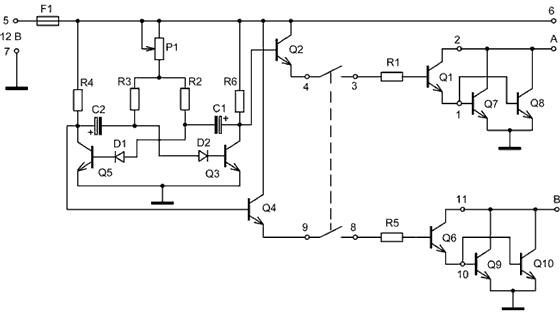

- соедините транзисторы Q7, Q8 и Q9, Q10 монтажными проводами с платой в соответствии с принципиальной электрической схемой;

- проверьте правильность монтажа;

- включите питание;

- установите частоту задающего генератора 50 ± 5 Гц с помощью подстроечного резистора Р1;

- подключите к преобразователю выходной трансформатор и эквивалент нагрузки, например, лампу накаливания мощностью 60…75 Вт;

- включите питание преобразователя.



Правильно собранное устройство в дополнительной настройке не нуждается.



Примечание: Выходной трансформатор в комплект набора не входит.

В качестве выходного трансформатора можно использовать сетевой понижающий трансформатор с номинальной мощностью не менее 100 Вт в обратном включении, который обеспечивает выходное напряжение 2х10 В /10 А при входном напряжение 220 В. Трансформатор необходимо подключить к контактам А, В, 6 преобразователя в соответствии с принципиальной электрической схемой.
