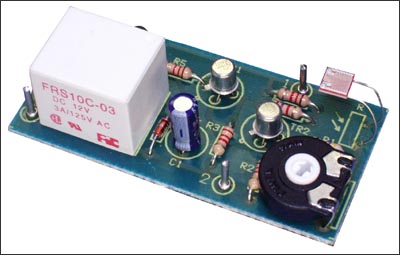

С помощью этого устройства можно автоматизировать включение-выключение ночного освещения в прихожей многокомнатной квартиры, в подъезде жилого дома или уличного освещения на дачном участке. Прибор позволяет регулировать порог включения-выключения, имеет небольшие размеры, обладает высокой надёжностью, прост в изготовлении, не даёт помех по электросети.

Технические характеристики.

Напряжение питания: 12…15 В.

Ток потребления, не более: 50 мА.

Ток коммутации: 1 А(250В).

Размеры печатной платы: 63х30 мм.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы пассивных элементов и установите их на плату согласно монтажной схеме;

- установите фоторезистор;

- в соответствии с монтажной схемой на печатной плате установите транзисторы в плату;

- установите штыревые контакты;

- подключите провода от источника питания;

- проверьте правильность монтажа;

- включите питание.



Правильно собранное устройство в дополнительной настройке не нуждается.

Соблюдайте основные правила техники безопасности при работе!

Устройство находится под напряжением 220В! Неосторожное обращение с устройством, находящимся под высоким напряжением, может привести к несчастному случаю! Напряжение свыше 36 В опасно для жизни!



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий стабилизированный источник питания и корпус для светового переключателя.

------------------
