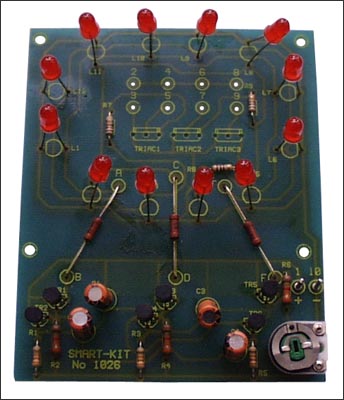

Кроме того, имеется возможность подключения к устройству ламп накаливания 220 В при максимальной мощности 800 Вт на каждый канал. Для этого необходимо установить на плату 3 мощных симистора (в комплект набора не входят).
«Бегущие огни» привлекут внимание к витрине магазина, украсят фасад здания, создадут атмосферу яркого искрящегося праздника.
Технические характеристики.
Напряжение питания устройства: 12 В.
Максимальная нагрузка канала: 800 Вт.
Размеры печатной платы: 105х86 мм.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы компонентов и установите их в соответствии с монтажной схемой;
- светодиоды установите вертикально, на расстоянии 6-8 мм от платы;
- установите перемычку между контактами C и D на плате;
- установите перемычки на тумблере между контактами 1 и 6, а также между контактами 3 и 4;
- монтажными проводами соедините тумблер S1 с соответствующими точками печатной платы;
- установите штыревые контакты;
- проверьте правильность монтажа;
- подключите источник питания (12 В) к контактам 1 (+) и 10(-);
- включите питание.
Скорость движения огней регулируется подстроечным резистором Р1.
ПРИМЕЧАНИЕ: В случае применения ламп накаливания 220 В, необходимо установить симисторы TRI1…TRI3 (ВТВ06-400В, ВТВ08-400В), лампы подключить к контактам 4-5, 6-7, 8-9 и подать сетевое напряжение на контакты 2-3. При этом необходимо помнить, что максимальная мощность ламп накаливания не должна превышать 800 Вт.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать стабилизированный источник питания (12 В), корпус.

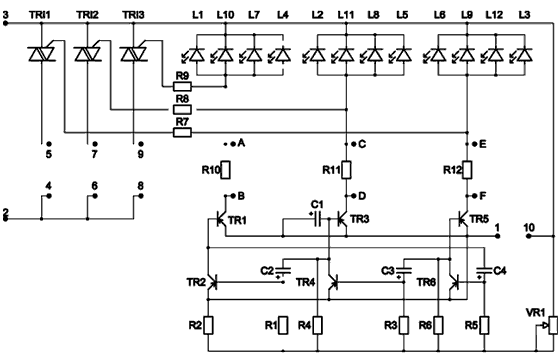

| Принципиальная схема набора | ||
|
------------------
