Устройство управления шаговым двигателем 42SPM-24DJA. Набор NK303

Общий вид набора

Блок предназначен для управления 6-выводным шаговым двигателем P5339. Устройство позволяет регулировать частоту вращения двигателя. Номинальное напряжение питания 6...12 В; диапазон регулировки частоты 15...240 Гц; ток нагрузки 1,5 A; размеры печатной платы 55х55 мм.

Краткое описание.

Блок управления шаговым двигателем состоит из задающего генератора (Т5, Т6), формирователя управляющих импульсов, выполненного на микросхеме IC211 и диодах D1…D4, а также ключей (Т1…Т4, Т7…Т12).

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой, приведенной на печатной плате;

- соедините выводы шагового двигателя в соответствии с монтажной схемой;

- соедините выводы источника питания с блоком управления шаговым двигателем в соответствии с монтажной схемой;

- проверьте правильность монтажа;

- включить питание устройства.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать 6-выводной шаговый двигатель P5339, источник питания, корпус для блока управления шаговым двигателем.

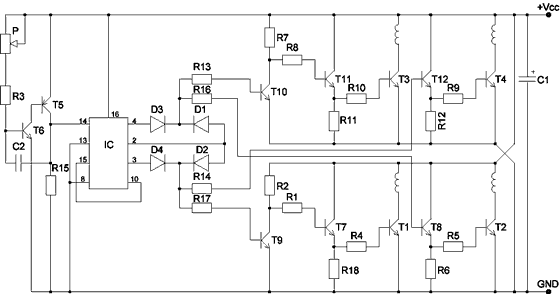

Принципиальная схема набора
