Генератор Морзе. Набор NM5036

Общий вид набора

Разработано в лаборатории "МАСТЕР КИТ".

Для тех, кто совершает первые шаги в мир радиосвязи, предлагаемый генератор будет интересен и полезен. Он пригодится на занятиях по изучению Азбуки Морзе и поможет получить практические навыки работы на телеграфном ключе.

Небольшие размеры платы и возможность работы от батареи позволяют собрать устройство целиком в небольшом корпусе, поэтому его можно использовать не только дома, но и брать с собой на занятия. Благодаря простоте сборки и наглядности результата, генератор послужит хорошим учебным пособием.

Технические характеристики.

Номинальное напряжение питания: 3,0…9,0 В.

Максимальная выходная мощность: 2,0 Вт.

Номинальное сопротивление нагрузки: 8…32 Ом.

Максимальный ток нагрузки, не более: 1,0 А.

Размер печатной платы: 40х30 мм.

Краткое описание.

Генератор Морзе выполнен на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами резисторов R1, R2, R3, R4 и конденсатором C1.

Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 3,0…9,0 В. Следует учитывать, что изменение напряжения питания приводит к изменению громкости и рабочей частоты генератора.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- соедините красный и черный выводы разъема питания батареи с контактами 5 и 3 платы соответственно;

- соедините устройство с динамической головкой BA1 мощностью не менее 0,2 Вт и номинальным сопротивлением не менее 8 Ом;

- соедините конт. 1 и 2 с контактами телеграфного ключа согласно принципиальной схеме;

- проверьте правильность монтажа;

- подключите устройство к источнику питания 9,0 В, соблюдая полярность.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

В нашем каталоге Вы можете выбрать батарейку, корпус BOX-G020, держатель батареи для генератора Морзе, а также много других интересных и полезных Вам устройств.

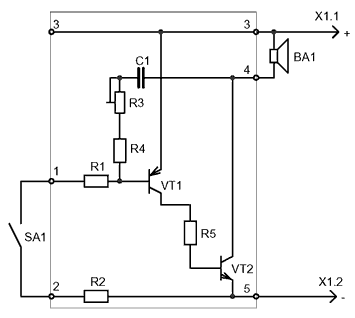

Принципиальная схема набора
