Метроном позволяет задавать ритм с частотой от 20 до 300 ударов в минуту. Небольшие размеры платы и возможность работы от батареи позволяют собрать генератор целиком в небольшом корпусе, поэтому его можно использовать не только дома, но и брать с собой на занятия. Благодаря простоте сборки и наглядности результата, радиоконструктор послужит хорошим учебным пособием.
Технические характеристики.
Номинальное напряжение питания: 3,0…9,0 В.
Максимальная выходная мощность: 2,0 Вт.
Номинальное сопротивление нагрузки: 8…32 Ом.
Максимальный ток нагрузки, не более: 1,0 А.
Размер печатной платы: 40х30 мм.
Краткое описание.
Метроном выполнен на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами резисторов R1, R2, R4, Rd и конденсатором C1.
Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 3,0...9,0 В. Следует учитывать, что изменение напряжения питания приводит к изменению громкости и рабочей частоты метронома.
Рабочая частота метронома устанавливается резистором Rd.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;
- установите проволочную перемычку вместо переменного резистора R3;
- соедините красный и черный выводы разъема питания батареи X1 с контактами 5 и 3 платы соответственно;
- соедините устройство с динамической головкой BA1, мощностью не менее 0,2 Вт и номинальным сопротивлением не менее 8 Ом;
- соедините конт. 1 и 2 с выводами переменного резистора Rd согласно принципиальной схеме;
- проверьте правильность монтажа;
- подключите устройство к источнику питания 9,0 В, соблюдая полярность.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
В нашем каталоге Вы можете выбрать подходящий корпус BOX-G020, батарею, стабилизированный источник питания.

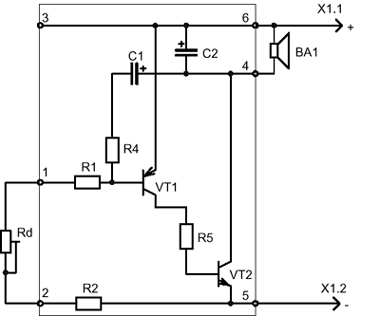

| Принципиальная схема набора | ||
|
------------------
