Видеоразветвитель. Набор NM2901

Общий вид набора

Разработано в лаборатории «МАСТЕР КИТ».

Разветвитель видеосигналов – это специальный усилитель, который позволяет подключить к одному источнику аудио/видео сигналов до трех и более потребителей. Устройство может найти применение для организации коллективных систем видеонаблюдения, например, на общий коридор, лестничную клетку или подъезд.

Устройство имеет хорошее согласование по входу и выходу, широкий частотный диапазон и низкие частотные и фазовые искажения. Поэтому его можно использовать для тиражирования высококачественных видеоматериалов, например, перезаписи видеокассет. Питание на устройство может подаваться со стороны любого из выходов от отдельного источника питания или от стандартного монитора системы видеонаблюдения. Контакты питания всех разъемов имеют электрическую развязку - одновременная подача питания не приводит к аварийным ситуациям. Разветвители допускают каскадное соединение, что упрощает разводку и позволяет коммутировать видеосигнал на любое число выходов. Блок можно легко изготовить, он не требует настройки и имеет небольшие размеры. Размеры блока выбраны так, что он может устанавливаться в стандартную пластмассовую прямоугольную электромонтажную коробку. В качестве входных/выходных разъемов использованы недорогие и доступные разъемы типа СГ5. На рис.1 показан внешний вид устройства.

Технические характеристики.

Номинальное напряжение питания: 12 В.

Потребляемый ток, не более: 60 мА.

Входное/выходное сопротивление (видео): 75 Ом.

Коэффициент передачи: 1+0,1.

Полоса частот (видео), не менее: 6 MГц.

Размеры видеоразветвителя: 65х70х25 мм.

Краткое описание.

Устройство состоит из двух каскадов. Первый каскад выполнен на транзисторе VT1 BC5488 по схеме с общей базой, который выполняет роль широкополосного усилителя видеосигнала с нормированным коэффициентом усиления.

Второй каскад, выполненный на транзисторе VT3 BC5488, является мощным эмиттерным повторителем, обеспечивающим необходимую нагрузочную способность блока. Транзисторы VT2,VT4 (BC5488) являются источниками стабильного тока, обеспечивающими режим и стабильную работу устройства в широком диапазоне температур и напряжений.

Порядок сборки.

- проверьте комплектность набора согласно перечню элементов;

- установите на печатную плату разъемы Х1-Х4 в соответствии с монтажной схемой;

- отформуйте выводы элементов (резисторы, диоды и конденсаторы) и установите их на плату в соответствии с монтажной схемой;

- установите на печатную плату транзисторы VT1-VT4 в соответствии с монтажной схемой;

- промойте плату;

- проверьте правильность монтажа.

Правильно собранное из исправных деталей устройство не нуждается в настройке.

Для облегчения поиска неисправностей, на схеме указаны контрольные напряжения. Эти напряжения не должны отличаться от указанных более чем на 20 %. Большая величина расхождения указывает на наличие ошибки или неисправного компонента.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать стабилизированный источник питания для разветвителя видеосигналов.

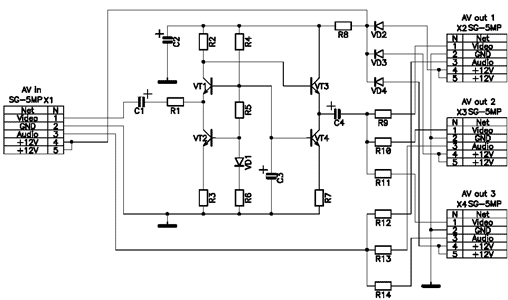

Принципиальная схема набора
