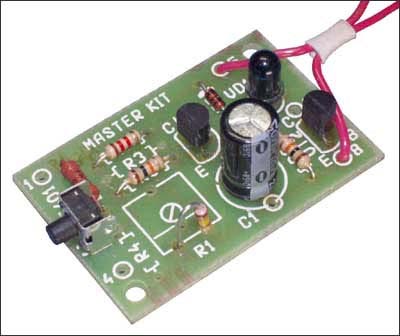

Миниатюрный таймер предназначен для формирования сигналов задержки включения/выключения исполнительного устройства. Такой таймер можно использовать, например, для включения-выключения проекционной лампы при печати фотографий и т.д. Таймер имеет регулировку времени задержки и индикатор состояния исполнительного устройства, максимальный ток которого не должен превышать 75 мА. При токе нагрузки более 75 мА необходимо использовать промежуточное электромагнитное реле (в комплект набора не входит), параметры которого должны соответствовать коммутируемому току нагрузки. Благодаря простоте сборки и наглядности результата, это устройство послужит хорошим учебным пособием.
Технические характеристики. Напряжение питания: 6,0…15,0 В. Время задержки: 1…30 с. Ток нагрузки: 75 мА. Размер печатной платы: 30х45 мм.

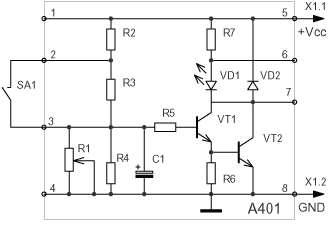

Краткое описание. Таймер состоит из времязадающей цепи (R1, C1), простейшего порогового элемента, выполненного на составном транзисторе (VT1, VT2), и светодиодного индикатора (VD1). С помощью переменного резистора R1 устанавливается необходимая задержка сигнала включения-выключения на выходе устройства. Время задержки отсчитывается от момента отпускания кнопки. Диод VD2 защищает транзисторы VT1, VT2 при использовании дополнительного электромагнитного реле, подключение которого возможно к конт. 1, 7. Напряжение срабатывания реле должно равняться: Uпит минус 2 В, а максимальный ток через обмотку коммутатора – 75 мА. Индикация выполнена на светодиоде VD1.
Порядок сборки: - проверьте комплектность набора согласно перечню элементов; - отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой; - соедините кнопку SA1с конт.2,3; - соедините источник постоянного напряжения с устройством в соответствии с принципиальной схемой (конт.5, 8); - проверьте правильность монтажа; - включите питание.
Правильно собранное устройство в настройке не нуждается. Дополнительные рекомендации по использованию. В случае использования таймера с постоянной задержкой рекомендуется, установив необходимый порог срабатывания подстроечным резистором R1, заменить его на постоянный резистор R4 сопротивлением, равным сопротивлению R1.
