NM1060 – Источник бесперебойного питания 12В/0,8А
Код товара: NM1060
 |
|
|
Предлагаемый набор позволит радиолюбителю собрать источник бесперебойного питания. Аккумуляторная батарея емкостью 1,3 Аxч входит в состав комплекта.
Устройство найдет применение для зарядки мобильных телефонов, питания
- радиоприемников;
- ламп дежурного освещения;
- радиотелефонов;
- систем охранной сигнализации
и тому подобных устройств, отключение которых в случае пропада-ния сетевого напряжения крайне нежелательно. Особенно актуальным будет применение данного устройства в местах, где часты случаи отключения сетевого напряжения (дачи, гаражи, сельская местность и т.п.).
Особенности устройства:
- во всех режимах работы напряжение на выходе источника бесперебойного питания равно 12 В и не зависит от колебаний напряжения на клеммах АКБ и тока нагрузки (0…0,8 А);
- заряд безопасным током 1/10C (в данном случае 150 мА);
- автоматическое отключение АКБ по достижению на клеммах АКБ напряжения 13,8 В (полный заряд);
- автоматическое включение заряда при снижении напряжения на АКБ до 12,5 В (подзаряд);
- защита от переразряда – при падении напряжения на клеммах АКБ ниже 10,5 В происходит автоматическое отключение АКБ от нагрузки с последующим включением лишь при появлении сетевого напряжения.
- защита от превышения тока нагрузки и короткого замыкания в нагрузке.
Технические характеристики
Напряжение питания схемы: 18 В.
Максимальный ток потребления: 1000 мА.
Выходное напряжение: 12 В.
Выходной ток:0 - 800 мА.
Емкость входящей в комплект АКБ: 1,3 мА*ч
Ток заряда АКБ:150 мА.
Габариты печатной платы: 105x52 мм.
Основные режимы работы устройства
1. Заряд АКБ (+ 18 В от источника питания подано, напряжение на АКБ менее 13,8 В). Нагрузка питается от сетевого источника питания. Светодиод LED2 мигает красным цветом с частотой 2 Гц.
2. Заряд АКБ прекращён (+ 18 В от источника питания подано, напряжение на АКБ больше или равно 13,8 В). Нагрузка питается от сетевого источника питания. Светодиод LED2 горит зеленым цветом.
3. Автономная работа (+ 18 В от источника питания не подаётся, напряжение на АКБ больше или равно 10,5 В). Нагрузка питается от АКБ. Светодиод LED2 горит зеленым цветом.
4. Предотвращение глубокого разряда АКБ (+ 18 В от источника питания не подаётся, напряжение на АКБ меньше 10,5 В). Для предотвращения глубокого разряда АКБ отключается от нагрузки. Повторное включение возможно только после появления +18В. Светодиод LED2 мигает красным цветом с частотой 4 Гц.
Микросхема IC1 представляет собой стабилизатор напряжения и тока, выполненный в одном корпусе. В данной схеме параметры токозадающих резисторов подобраны для получения стабилизированного напряжения 15 В с током 150 мА.
Основой схемы является микропроцессор IC3. С делителя R7, R8 на его вход 2 подается напряжение с АКБ. Микропроцессор постоянно анализирует значение напряжения на входе 2. На вход 3 микропроцессора подается информация о наличии/отсутствии напряжения питания на входе схемы 18В от внешнего источника питания.
К выводам 7 и 5 подключен двухцветный светодиод LED2. Цвет и тип свечения (красный/зеленый/постоянный/мигающий) индицируют различные режимы работы схемы.
Для питания микропроцессора на элементах IC2, С5, С8 выполнен стабилизатор напряжения +5В. Стабилизатор питается от АКБ, то есть работоспособность микропроцессора сохраняется вне зависимости от наличия напряжения +18В.
Вывод 6 микроконтроллера используется для управления электромагнитным реле, включающим/отключающим АКБ от нагрузки.
DC/DC преобразователь позволяет получить стабильное выходное напряжение +12 В, не зависящее от колебаний напряжения АКБ.
Светодиод LED1 индицирует наличие напряжения питания схемы +18В.

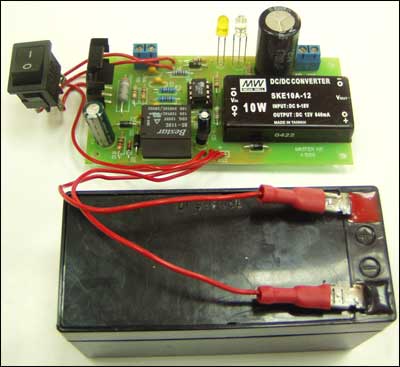

Конструкция
Конструктивно набор выполнен на печатной плате из фольгирован-ного стеклотекстолита с размерами 105x52 мм.
------------------
