MK344 - Двухканальный плавный регулятор яркости 220В/300Вт (433 МГц)

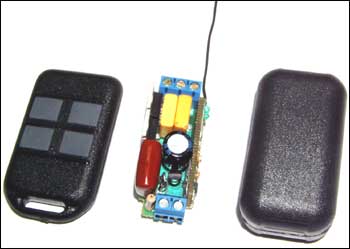

Общий вид набора

Данное устройство предназначено для независимого дистанционного включения/выключения освещения двух осветительных устройств (люстр, торшеров и т.п.). Управление осуществляется двумя кнопками с пульта по радиоканалу на частоте 433 МГц. Освещение включается и выключается плавно.

За счет малых габаритных размеров блок управления устанавливается непосредственно в место крепления люстры к потолку, которое впоследствии закрывается защитным колпаком или основанием люстры. С помощью данного модуля удобно модернизировать управление освещением в квартире, офисе или загородном доме. Также допускается управление электронагревательными приборами и вентиляторами.

Технические характеристики

Брелок (передатчик, частота 433,92 МГц):

Напряжение питания 12 В (батарейка типа 23А12V).

Ток потребления: 4 мА.

Коммутатор (приёмник, частота 433,92 МГц):

Напряжение питания: 220 В.

Нагрузка на выход (max на один канал): 300 Вт без радиатора.

Нагрузка на выход (max на один канал): 1000 Вт с радиатором (радиатор в комплект не входит). Типы ламп: лампы накаливания 220 В.

Наличие перемычки Х1 позволяет включать свет с штатного выключателя и проводить дальнейшее включение и регулировку с пульта. Отсутствие перемычки (заводская установка) допускает управление только с пульта.

Комплектация

Коммутатор (приёмник) с проволочной антенной (18 см): 1 шт.

Брелок-передатчик: 1 шт.

Корпус для коммутатора: 1 шт.

Инструкция пользователя – 1 шт.

Установка блока управления

В данной комплектации модуль рассчитан на подключение нагрузки мощностью до 300 Вт на каждый канал без наличия радиатора. Поэтому в целях предотвращения перегрева тиристоров, необходимо просверлить вентиляционные отверстия в местах их расположения. При использовании нагрузки мощностью более 300 Вт (на каждый канал) необходимо установить радиатор (в комплект набора не входит). Схема подключения блока показана на рис.2.

Работа с блоком

- Нажатие кнопок 2 и 4 пульта позволяет включать/выключать свет;

- Нажатие кнопок 1 и 3 пульта позволяют плавно регулировать яркость свечения ламп.

Доработка корпуса

1. Удаление установочных ушек (по 2 на каждой половинке)

Фото 2. Ушки удаляются кусачками

2. Вырезка боковых отверстий

Фото 3. Кусачками прорезают два паза

Фото 4. Плоскогубцами удаляют «лишнюю» деталь с обоих торцов

Фото 5. Доработанный корпус

Фото 6. Коммутатор в сборе

Фото 7. Обозначение отдельных частей устройства

Программирование дополнительных пультов

1. Вход в режим программирования. При включенном модуле, нажать и удерживать одновременно 1-ю и 2-ю кнопки мастер брелока (около 5сек) до момента подтверждения вспышек ламп, после чего кнопки можно отпускать. Модуль готов к программированию.

2. а) Для записи четырехкнопочных брелоков, нажать одновременно 1,2,4 кнопки нового брелока до подтверждения вспышек ламп. Брелок записан в память. б) Для записи одноклавишных выключателей, не выходя из режима программирования нажать на выключатель до подтверждения вспышек ламп. Выключатель записан в память. Для записи последующих брелоков и выключателей произвести аналогичную процедуру, не выходя из режима программирования.

3. Выход из режима программирования. После того, как в систему записано необходимое количество брелоков и выключателей, выключите питание приёмника. После включения питания новые брелоки должны корректно работать. В некоторых случаях для корректной работы требуется перед выключением питания нажать на кнопку №4 мастер-брелока.

Каждый раз при входе в режим программирования, коды старых брелоков и выключателей будут стерты.

Схема

------------------
