BM189F - Стробоскоп (12В, авто)

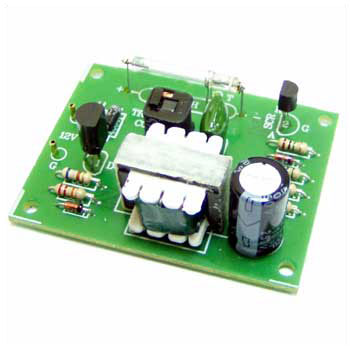

| Общий вид |
 |
Стробоскоп предназначен для создания ярких световых эффектов. Он найдет применение на дискотеках, при оформлении витрин и световых реклам. Кроме того, так как питание стробоскопа осуществляется от источника постоянного тока 12В, устройство можно использовать для декоративной подсветки Вашего автомобиля.
Стробоскоп выполнен на импульсной ксеноновой лампе, имеет небольшие размеры, обладает высокой надёжностью и прост в изготовлении.
Технические характеристики:
Напряжение питания, В: =12.
Ток потребления, не более, мА: 200.
Частота вспышек, Гц: 1…2.
Размеры печатной платы, мм: 56х44.
Описание работы
На транзисторе TR1, резисторах R1…R3, диоде D1 и трансформаторе выполнен генератор. С повышающей обмотки трансформатора высокое напряжение поступает на выпрямительный диод D2 и фильтр на конденсаторе C1. Через резистор R4 происходит заряд C2. Когда заряд достигнет примерно 80 вольт и напряжение катоде D3 соответственно станет равным около 12 вольт, то откроется тиристор SCR и произойдет закачка тока из конденсатора через трансформатор (coil) на лампу – в результате она вспыхивает. После этого тиристор закрывается и процесс повторяется.
Конструкция
Конструктивно стробоскоп выполнен на односторонней печатной плате из фольгированного стеклотекстолита с размерами 56х44 мм.
Устройство может быть установлено в корпус BOX-FB03 (при желании приобретается отдельно).
Порядок подключения
1. К контактам «+» и «G» подключите провода от источника питания. В качестве источника питания лучше всего применять стабилизированный адаптер на 12 В и ток не менее 200 мА.
2. Подайте напряжение питания, при этом ксеноновая лампа должна вспыхивать с частотой 1…2 Гц.

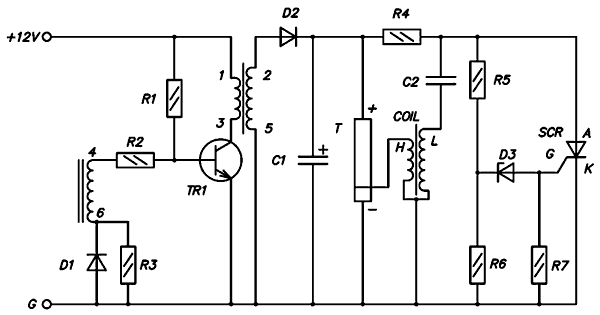

Принципиальная схема набора BM189F — Стробоскоп (12В, авто)
------------------
