BM703F - Ультразвуковой радар

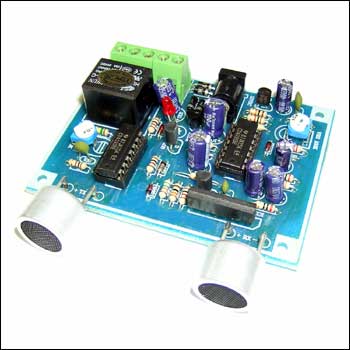

Общий вид

Это простое и интересное устройство позволяет обнаружить движение любых физических объектов в закрытом помещении или салоне автомобиля.

Ультразвуковой радар (детектор движения) предназначен для использования в качестве акустического датчика в различных охранных сигнализациях.

Устройство имеет регулировку чувствительности.

Технические характеристики

Напряжение питания, В: 9…15.

Зона действия: до 5 м.

Максимальный ток потребления, мА: 50.

Рабочая частота, Гц: 40.

Ток коммутации реле, А: до 7.

Размер устройства, ДхШхВ, мм: 85х63х18.

Порядок подключения и настройки

К контактам «12V» подаётся напряжение питания. Необходимо соблюдать указанную на печатной плате полярность. В случае применения сетевого адаптера внутренний контакт штекера должен быть «+». Устройство имеет встроенный стабилизатор напряжения 9В 100 мА, поэтому не критично к величине (9…15В) и к стабильности напряжения источника питания.

Контакты «ON» и «COM» - это нормально разомкнутые контакты встроенного реле. Эти контакты замыкаются в случае срабатывания устройства. Светодиод LED красного цвета сигнализирует о срабатывании реле.

Для решения Ваших задач вы можете также использовать контакт «NC» - нормально замкнутый контакт реле (относительно контакта «COM»). Этот контакт размыкается в случае срабатывания устройства.

Настройка:

- подстроечным резистором VR1 устанавливается рабочая частота передатчика – 40 кГц. Если частотомера или осциллографа под рукой нет, то опытным путём найдите такое положение движка этого резистора, при котором работа устройства будет наиболее стабильной;

- подстроечным резистором VR2 установите чувствительность радара (максимальную дальность обнаружения).

При обнаружении движения в зоне действия радара должно срабатывать реле и загораться красный индикаторный светодиод LED.

После окончания настройки можно подключить к контактам реле звонок или индикаторную лампу и окончательно проверить работу устройства.

Вы можете установить данное устройство в корпус BOX-FB04 (в комплект не входит, при желании приобретается отдельно).

------------------
