BM704F - Охранная сигнализация для авто- и мототехники

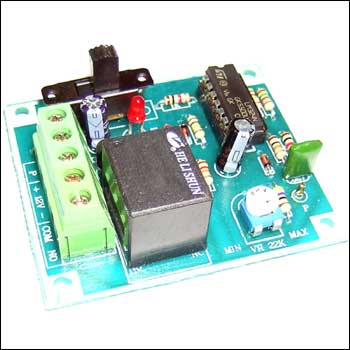

Общий вид

Этот готовый блок постоянно контролирует величину напряжения бортовой сети автомобиля, мотоцикла или скутера, и при его падении включает реле, к которому можно подключить внешнюю сирену (в комплект не входит!).

Данное устройство можно использовать как сигнализатор падения напряжения в каких-либо бытовых устройствах и радиолюбительских самоделках.

В устройстве предусмотрена задержка включения реле, что позволяет уменьшить влияние кратковременных перепадов напряжения контролируемой цепи.

Технические характеристики

Напряжение питания, В: 12.

Максимальный ток потребления, мА: 35.

Диапазон регулировки, %: 0…100.

Рабочая частота, Гц: 100.

Метод регулировки: ШИМ.

Размер устройства, ДхШхВ, мм: 61х52х18.

Порядок подключения

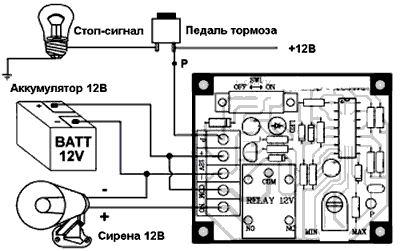

Внизу представлен вариант подключения устройства к бортовой сети мотоцикла (скутера), однако по аналогии устройство можно подключить и в автомобиле.

К контактам «12V» подаётся напряжение питания 12В. Необходимо соблюдать указанную на печатной плате полярность.

На контакт «Р» подаётся анализируемое напряжение 12В. Для наглядности на схеме эта цепь выделена отдельно. При нажатии на педаль тормоза мотоцикла загорается стоп-сигнальная лампа, что приводит к уменьшению напряжения в точке «Р». Разумеется, напряжение в этой точке упадёт и в момент включения стартера, зажигания или других мощных потребителей энергии. В общем случае точку «Р» можно соединить с шиной «+12В» бортовой цепи.

Контакты «ON» и «COM» - это нормально разомкнутые контакты встроенного реле. Эти контакты замыкаются в случае срабатывания устройства. Светодиод LED красного цвета сигнализирует о срабатывании реле.

Также показан вариант подключения к устройству сирены (в комплект не входит!).

Настройка:

- установите движок подстроечного резистора VR в крайнее положение против часовой стрелки;

- подключите цепи «+12V» и «Р», переключатель SW переведите в положение «ON» (включено);

- медленно вращая движок резистора VR по направлению движения часовой стрелки до момента срабатывания реле и загорания светодиода LED. После этого немного поверните движок против часовой стрелки – примерно через 10 секунд светодиод должен погаснуть. Если светодиод не гаснет – поверните движок резистора против часовой стрелки ещё немного.
