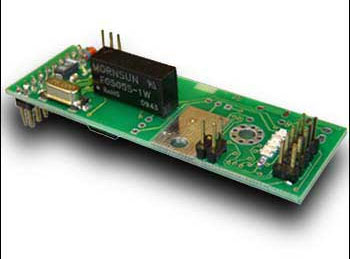

Модуль BM9306 предназначен для решения задач обмена информацией с удаленными объектами. При помощи модуля можно легко обеспечить доступ к удаленным узлам управления по последовательному каналу. В простейшем случае для создания такого узла может быть достаточно ресурсов только одного модуля BM9306. Для обеспечения связи с более сложными узлами модуль, кроме функций поддержки протокола и обеспечения доступа к внутренним ресурсам, обеспечивает удобный доступ к локальному интерфейсу, используемому для взаимодействия между различными модулями BM93XX в конструируемой системе.
Все модули с наименованием BM93хх - расширяемые, коммутируемые и ультрагибкие электронные средства для сборки управляющих систем на микроконтроллерах. BM9306 - модуль для связи, обмена данным т доступа извне к ресурсам BM93xx. Протокол RS232. Модуль работает автономно или в комплекте с другими модулями из набора BM93хх. Всего в серии BM93хх - более 100 компонентов.
Модуль BM9306 решает задачу по обмену информацией с удаленными устройствами. По RS232 обеспечивается доступ к удаленным узлам управления. Модуль также дает удобный доступ к локальному интерфейсу, для прямой работы с модулями BM93хх.

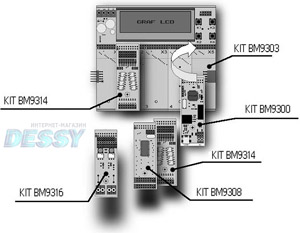

Модуль BM9306, как и другие из этого набора, устанавливается на материнскую плату типа BM9301 – 04. Установка производится в любой очередности от 1 до 5 штук. Материнские платы коммутируются между собой.

Модуль позволяет добавлять своих команды при обработке команд интерфейса. Программы грузятся во FLASH - через оба интерфейса (внешний RS232 и локальный I2C). Микроконтроллер BM9306 можно использовать для расширения системы и получить до 16 линий IO (9 АЦП (10 бит) и 2 ШИМ (10 бит)).
Собственные управляющие электронные конструкции, собранные на BM93хх могут быть любой конфигурации: таймер, датчики, сервомоторы, осциллографы, иллюминация и даже «умный дом». Наборы подойдут даже для любителей робототехники. Каждый блок BM93х - небольшая монтажная плата, на которой есть большинство часто используемых интерфейсов, от коротких межмодульных I2C, SPI, параллельная шина, до сетевых типа RS485. Интерфейс гальванически развязан.
Материнские платы: BM9301...

Технические характеристики:
Микроконтроллер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PIC18F2520
Быстродействие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 МГц * 4 PLL
Тип RS*** интерфейса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RS232
Скорость работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . до 460800 бод
Локальный интерфейс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I2C
Скорость работы локального интерфейса . . . . . . . . . . . . . . . . . . . . . . . . . . 400 кГц
Гальваническая развязка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не хуже 2.5 кВ
Число команд интерфейса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Буфер приема/передачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256 Байт
Типичный ток потребления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 мА
Температурный диапазон индустриального исполнения . . . . . . . . . . . . . 0 … 40С
Светодиодная индикация: Питание, Прием, Передача, Разрешение передачи.

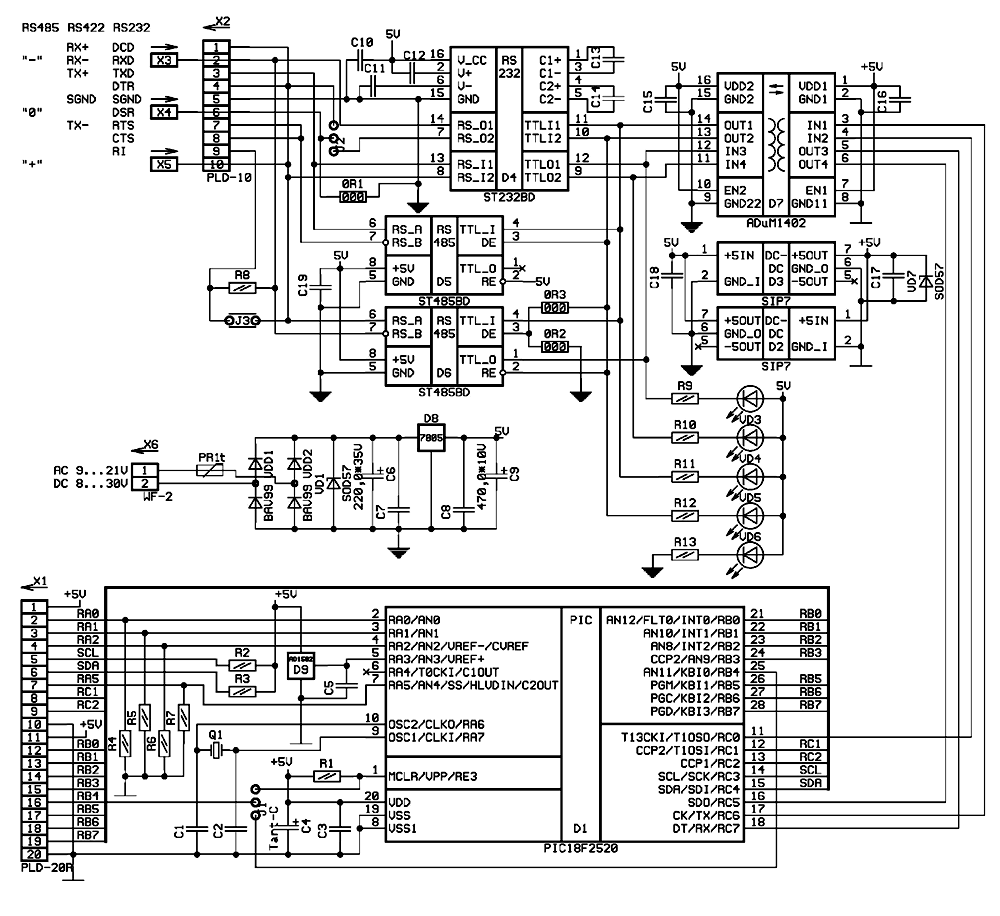

Полное описание модуля Схема модуля принципиальная

------------------
