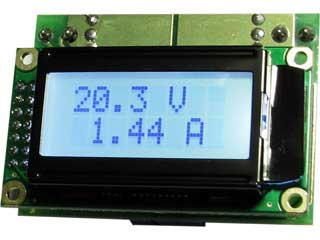

Встраиваемый цифровой вольтметр + амперметр постоянного тока. Собранный и настроенный модуль. Белая подсветка, позитивное изображение.
Принцип работы
Прибор питается стабилизировyанным напряжением 5В, формируемым интегральным стабилизатором 7805.
Измеряемое напряжения с 4-го контакта поступает на входной делитель R2 и R4, с этого делителя на вход ADC микроконтроллера.
Резистором R4 калибруется прибор по показанию эталонного вольтметра.
Напряжение с низкоомного шунта R7, R9, через делитель R1, R5 поступает вход ADC и используется для измерения протекающего тока.
Резистором R5 калибруется прибор по показанию эталонного амперметра.
Резистором R6 настраивается контрастность LCD-дисплея.
Возможно, потребуется точная подстройка контрастности при эксплуатации под конкретным углом обзора.
Опорное напряжение формируется внутренней схемой микроконтроллера.
Прибор питается от источника питания напряжением от 6 до 35В - контакт 1. Контакт 2 – общий.
Контакт 4 – вход вольтметра. Контакт 3 – вход амперметра.
Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей.
В верхней строке отображается измеренное значение напряжения, максимальное показание 99,9U.
В нижней строке – протекающий ток, максимальное показание 9,99А.
Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи.
Максимальное показание тока в обратной полярности -9,99A.
Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея.
Плата LCD-дисплея установлена поверх платы контроллера.
Описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания.
Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах.
Допускается питание устройства от измеряемого напряжения.
Устройство имеет два клемника под отвертку, по два контакта каждый,. Клемник рассчитан на максимальный ток 10А.
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.
Внимание! При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.


------------------
