Предлагаемый усилитель MP1225 в собранном виде позволяет реализовать принцип: купил – подключил.
Для усилителей «D»-класса, по сути цифровых усилителей, характерны высокий КПД конечного устройства, достигающий 96%, низкое тепловыделение и компактность. Цифровая обработка на всех этапах прохождения исходного сигнала позволяет избежать появления дополнительного шума, фона, искажений, свойственных каскадам обычного аналогового усилителя.
Режим защиты от короткого замыкания и перегрева, предопределяет высокую надежность и отказоустойчивость усилителя.
Функциональность и параметры устройства делают его доступным для использования в различных областях - начиная от построения высококлассного автомобильного усилителя мощности и заканчивая стационарным усилителем для систем цифровых домашних кинотеатров.
Краткая характеристика
Напряжение питания, В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..27
Выходная мощность R= 4Ω Uпит = 27В (Вт). . . . . . . . . . . . . . . . . . . . . . . . 2 х 25
Выходная мощность R= 4Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . . . . . . . . .2 x 20
Мин. сопротивление нагрузки, Ом.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Номинальное входное напряжение,В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Диапазон воспроизводимых частот Гц. . . . . . . . . . . . . . . . . . . . . . . . . .20 - 20000
Динамический диапазон, Дб.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥96
Общие гармонические искажения + шум (4Ом, 1кГц, 10Вт), %.. . . . . . . . . . . 0,08
Габаритные размеры печатной платы, мм. . . . . . . . . . . . . . . . . . . . . . . . . .20 x 50
Комплект поставки
Печатная плата с установленными компонентами. . . . . . . . . . . . . . . . . . . . . . . .1
Инструкция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Упаковка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

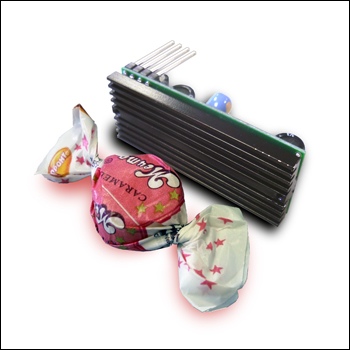

Вид на теплоотвод

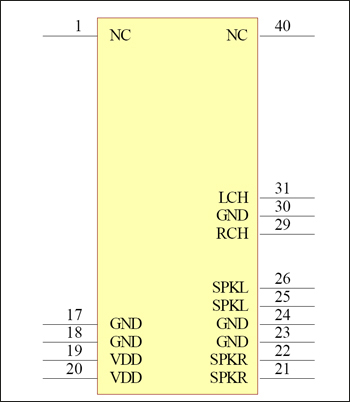

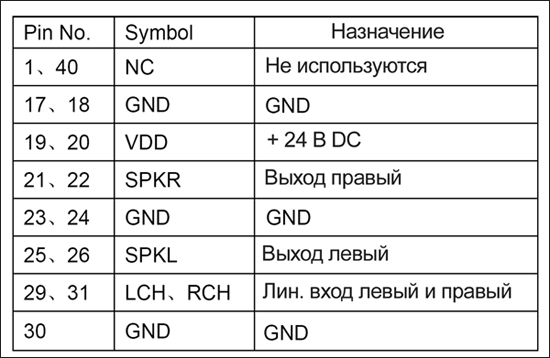

Назначение выводов
------------------
ЬЗ1225:992
