Обратите внимание на близкий по назначению товар: EK-SVAL0013NW-10V-I1A Встраиваемый цифровой ампервольтметр DC 10 В / 1 А.

Белая подсветка / Позитивный LCD дисплей.

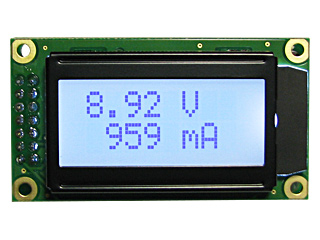

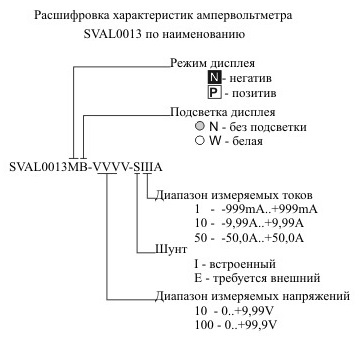

  «EK-SVAL0013PW-10V-I1A» - это встраиваемый цифровой ампервольтметр постоянного тока с LCD дисплеем (вольтметр + амперметр в одном модуле). LCD дисплей символьный, двухстрочный, с белой подсветкой и позитивного типа (синие символы на белом фоне).

  Ампервольтметр предназначен для замены стрелочных измерительных головок в лабораторных блоках питания и может использоваться для контроля напряжения и/или тока в различных устройствах и приборах.

  Ампервольтметр питается от источника питания напряжением DC 6...35 Вольт, но допускается питание устройства от измеряемого напряжения.

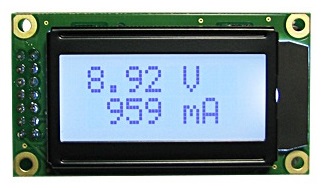

  В верхней строке дисплея отображается измеренное значение напряжения в интервале DC 0...9,99 Вольт, а в нижней строке – протекающий ток в интервале -999...+999 мА.
  Т.к. измерение тока возможно в обоих полярностях, то это позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи.

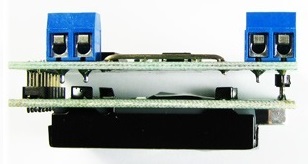

  Конструктивно прибор выполнен из двух плат:
• Платы контроллера (самого ампервольтметра);
• Платы LCD-дисплея, которая установлена поверх платы контроллера.

  На нижней плате имеется два клемника (двойных винтовых разъёма) под отвёртку, по два контакта на каждый.

  Назначение выводов:
• 1 - Плюс питания DC 6...35 В;
• 2 – Общий минус;
• 3 – Вход амперметра;
• 4 – Вход вольтметра.

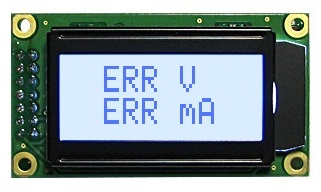

  При превышении максимального напряжения на дисплее отображается «ERR V».
  При превышении максимального тока на дисплее отображается «ERR mA».

  Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором.

  Внимание!
• При подключении соблюдайте полярность!
• Измеряемый ток не должен превышать значения 5А.

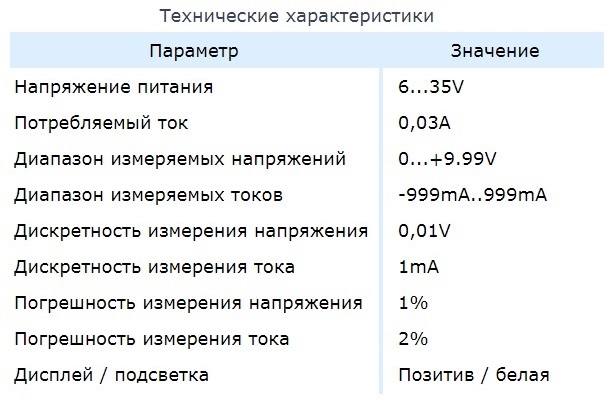

  Технические характеристики:
• Напряжение питания: DC 6...35 Вольт;
• Потребляемый ток: 0,03 Ампера;
• Диапазон измеряемых напряжений: 0...+9,99 Вольт;
• Диапазон измеряемых токов: -999...0...999 мА;
• Дискретность измерения напряжения: 0,01 Вольта;
• Дискретность измерения тока: 1 мА;
• Погрешность измерения напряжения: ~1 %;
• Погрешность измерения тока: ~2 %;
• Дисплей: Символьный, LCD, двухстрочный, позитивный;
• Подсветка дисплея: Белая;

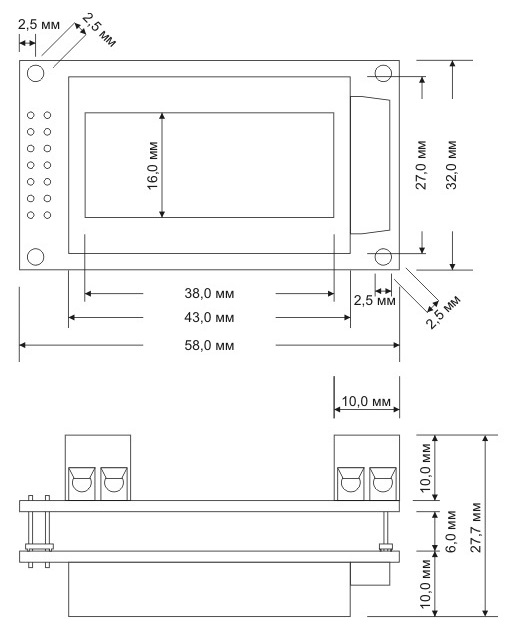

• Размеры модуля: ~58 х 32 х 29 мм
• Размеры корпуса дисплея (для встраивания в панель): ~42 х 26 х 5 мм;
• Размеры экрана дисплея: ~38 х 16 мм;
• Матрица 4-х крепёжных отверстий (d2,5 мм): ~53 х 27 мм;
• Масса ампервольтметра: ~34,4 грамма.

---

------------------
