Цифровой усилитель MP3123_2.1 D-класса (100 Вт) 2 х 25 Вт + 1 х 50 Вт (сабвуфер). Проект «Китайский синдром» (западная сторона)

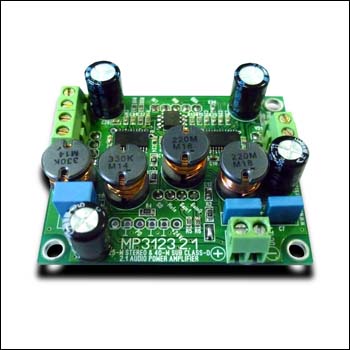

Предлагаемый усилитель MP3123 21 – модуль, представленный на ваш суд, построен на двух чипах TPA3123D2 от: Texas Instruments. Первый из них имеет стандартное включение и на нем собрана стереопара мощностью 2х25Вт. Второй включен в мост для сабвуферного канала мощностью 50Вт. Встроенный активный фильтр НЧ выделяет сигнал для сабвуфера.

Технические характеристики:

Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..30

Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . 2 x 25 + 1 x 50

Выходная мощность R= 4Ω Uпит = 12В (Вт) . . . . . . . . . . 2 x 18 + 1 x 30

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . 20 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥98

THD+N, PO=15W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.08

THD+N, PO=10W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.08

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55

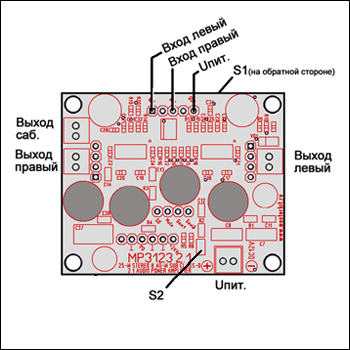

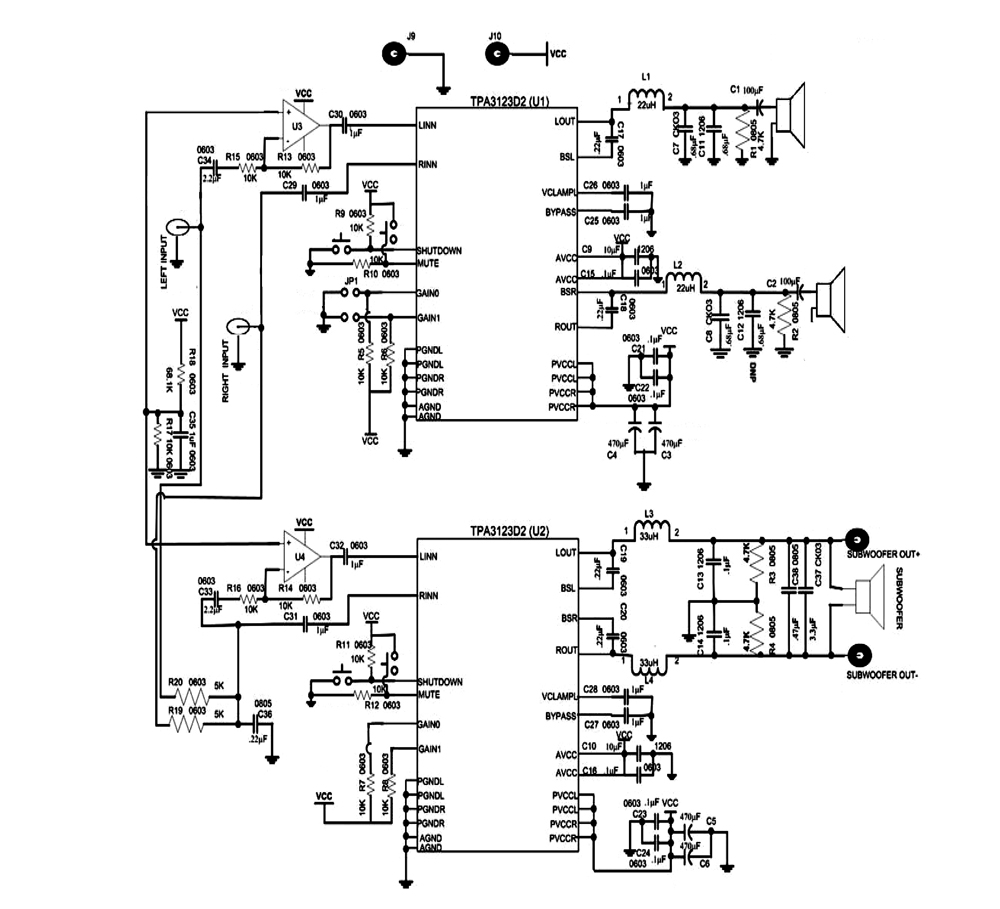

Схема подключения.

Внимание! Сабвуферный канал не имеет собственного входа. Сигнал для него формируется смесителем / фильтром собранном на операционном усилителе U4. Опытные пользователи, для создания независимого третьего канала могут отпаять резисторы смесителя R20, R19 и подавать сигнал непосредственно на С36.
