     Основа модуля интегральная схема TEA6320 - четырёхканальный аудиопроцессор с цифровым управлением. Модуль раскладывает стереосигнал с любого из 4 входов на 4 широкополосных канала. Позволяет производить регулировку уровня звука в каждом канале отдельно и во всех каналах одновременно, а также тембра по низким и высоким частотам. Переключает входы.
     Все настройки производятся с помощью контроллера ARDUINO с помощью валкодеров MP1093.

     Специально для этого проекта нами была написана библиотека для языка WIRING.
     Её можно скачать здесь или здесь.

     Характеристики:
        • Максимальное напряжение питания: 12 В;
        • Максимальный потребляемый ток: 55мА;
        • Диапазон воспроизводимых частот: 20...20000 Гц;
        • Шаг регулировки тембра: 2 дБ;
        • Максимальный уровень входного сигнала: 2 В;
        • КНИ на частоте 1 кГц: 0,005;
        • Отношение сигнал / шум: 106 дБ;
        • Разделение каналов на частоте 1 кГц: 100 дБ;
        • Диапазон регулировки уровня вых. сигнала: - 78...0 дБ;
        • Количество коммутируемых входов: 4 шт.;
        • Входное сопротивление: 50 кОм;
        • Сопротивление нагрузки на выходе (не менее): 2 кОм;
        • Питание устройства: 9...12 В (от адаптера);
        • Размеры устройства: 55×56×5 мм;
        • Вес: ~30 г.

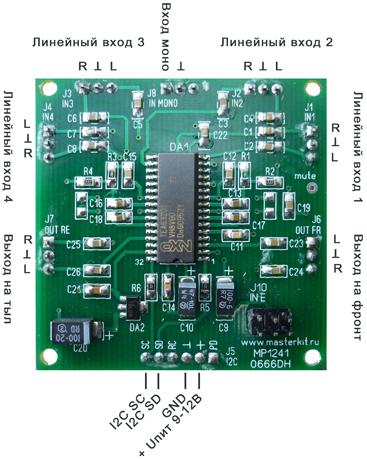

Назначение контактов

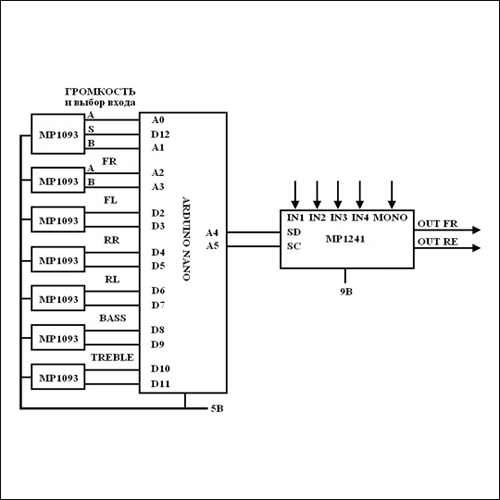

Схема подключения к Arduino NANO



------------------
