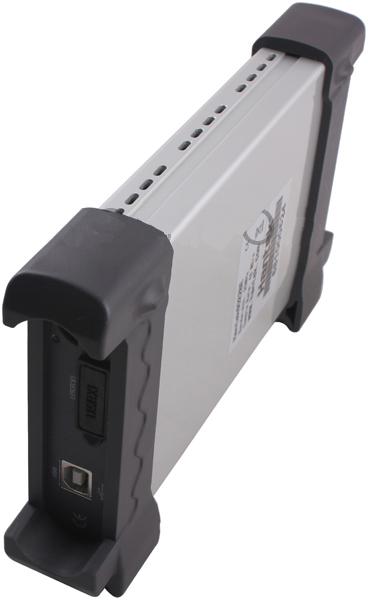

Портативный цифровой USB осциллограф DSO-6022BE в алюминиевом корпусе Hantek 6022BE используется с ноутбуком, ПК. Питание прибора происходит через USB 2.0 порт, ему дополнительное питание не нужно. Используется программа со стандартным интерфейсом, прибор в эксплуатации прост и очень удобен при переноске: вес 500 г, габариты: 200 х 120 х 35 (мм). Режим развертки и синхронизация настраиваются автоматически. Реальный производитель – Китай.
Осциллограф работает в реальном времени выборки (замера) измеряемого сигнала и может отобразить даже для одиночного сигнала его точную форму. Частота выборки сигнала (дискредитации) в реальном масштабе времени: 48 МГц. Пропускная способность (полоса пропускания) осциллографа – 20 МГц. Прибор имеет 23 функции измерений и режим самопроверки, точность – 3%. С функциями программного обеспечения можно познакомиться без физического устройства, скачать с сайта видео. Сигнал сохраняется в следующих компьютерных форматах: jpg/bmp, txt, MS Word/MS Excel. Сигнал при желании отсылается по e-mail. Слишком большое напряжение выводит из строя и сам прибор, и компьютер, в режиме щупа нельзя измерять напряжение > 35 В. На входе установлен защитный диод, устройство будет работать при превышении предела в 2 раза. Купить Hantek 6022 можно на сайте dessy.ru
  Данный прибор превращает обычный компьютер в цифровой осциллограф.

  Характеристики:
  • Полоса пропускания осциллографа Hantek6022BE: 20 МГц;
  • Количество каналов: 2 шт.;
  • Частота выборки в реальном времени: 48 МГц;
  • Разрешение: 8 бит;
  • Ёмкость памяти: До 1 Mегавыборки;
  • Произвольно настраиваемый режим предзаписи/послезаписи: 0...100 %;
  • Режим самописца; тестирование по маске;
  • Типы развёртки: Авто, ждущий, однократный;
  • Курсорные измерения;
  • 23 типа автоматических измерений;
  • Фурье-анализатор спектра; 4 типа математических операций; Лиссажу;
  • Автоматическая установка оптимального режима развёртки и синхронизации;
  • Аллюминиевый корпус;
  • Интерфейс: USB 2.0 (дополнительное питание не требуется);
  • Сохранение данных, форматы: BMP, JPG, Excel, сохранение настроек прибора;
  • Поддерживаемые ОС: Windows NT/2000/XP/Vista/7;
  • Питание устройства: Через USB-кабель;
  • Размеры устройства: 200×120×35 мм;
  • Вес: ~500 г.

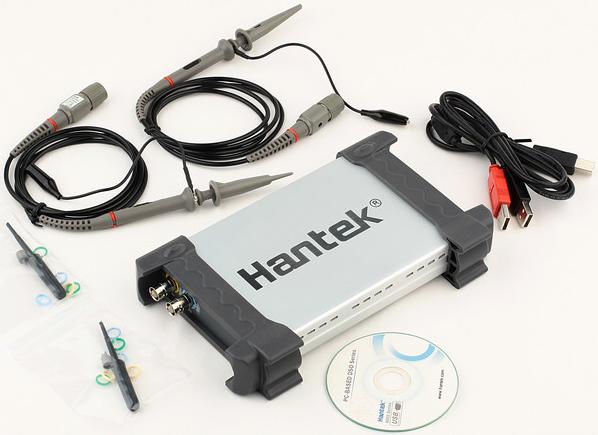

  Комплект поставки:
  • Осциллограф-приставка;
  • USB-кабель;
  • Щупы (2 шт.);
  • Наконечники (2 шт.);
  • Цветные кольца (12 шт.);
  • Диск с драйвером Labview;
  • Инструкция по эксплуатации.
