  Устройство представляет собой импульсный стабилизатор тока, собранный на дискретных элементах, и обладающий минимальной ценой. Может применяться для встраивания в светодиодные светильники, лампы, как источник питания декоративной светодиодной подсветки, и др. Предназначен для прямого питания мощных светодиодов.

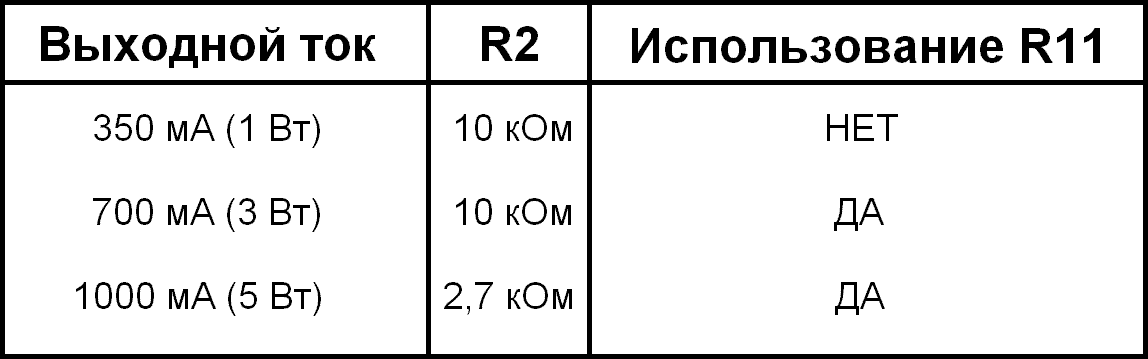

Конфигурирование выходного тока

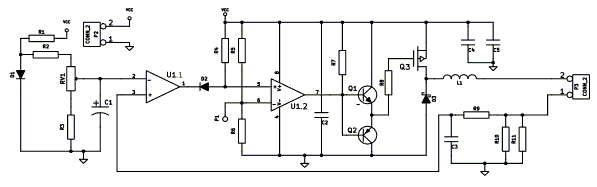

Принципиальная схема

  Схема построена на интегральном двойном компараторе LM393, включённом по схеме понижающего преобразователя.
  Выходной ток задаётся резисторами R10 и R11. Напряжение, снятое с R10 и R11, сравнивается компаратором U1.1 с опорным, сформированным D1 и потенциометром RV1. Когда Q3 открывается, ток течёт через L1, светодиоды и резисторы R10 и R11. Дроссель не позволяет току резко пoвышаться, поэтому ток возрастает постепенно. Когда напряжение на резисторе пoвышается, напряжение на инвертирующем входе компаратора U1.1 также увеличивается. Когда оно становится выше опорного напряжения, Q3 закрывается и ток через него перестаёт течь.
  Поскольку дроссель L1 "заряжен", в схеме остаётся ток. Он течёт через диод Шоттки D3 и питает светодиоды. Постепенно этот ток затухает и цикл начинается снова.
  При помощи потенциометра выходной ток можно изменять в диапазоне от 100 % до 9 %. Эффективность драйвера составляет 90 %.
  Схема имеет дополнительный вход PWM для регулировки яркости светодиодов от внешнего источника ШИМ сигнала.
  Максимальная частота ШИМ составляет 1...2 кГц.

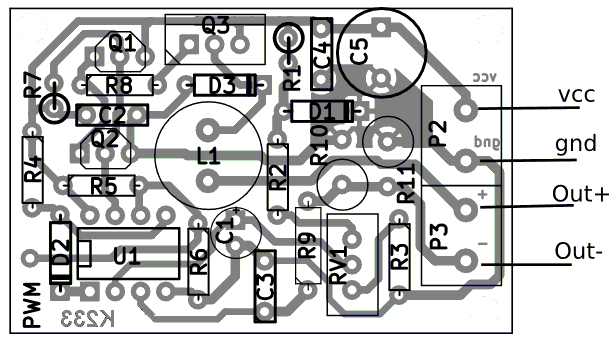

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 6...22 В;
  • Диапазон выходных напряжений: 5...20 В;
  • Максимальный выходной ток: 1 А.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • Мощность постоянных резисторов R1...R9: 0,25 Вт;
  • Мощность постоянных резисторов R10, R11: 2 Вт;
  • Дроссель L1 должен быть рассчитан на ток, не менее: 1,1 А;
  • Регулировка тока осуществляется потенциометром RV1.
  • Предел тока определяется добавлением/изъятием резистора R11 и изменением номинала R2 (см.таблицу "Конфигурирование выходного тока");
  • При работе драйвера с током 0,5 А и больше, транзистор Q3 необходимо разместить на радиаторе.

------------------
