Данное устройство предназначено для установки в автомобиле, и позволяет осуществлять плавное отключение освещения салона с задержкой.

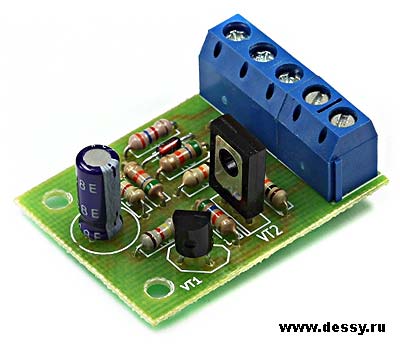

Печатная плата с компонентами и инструкцией в упаковке.

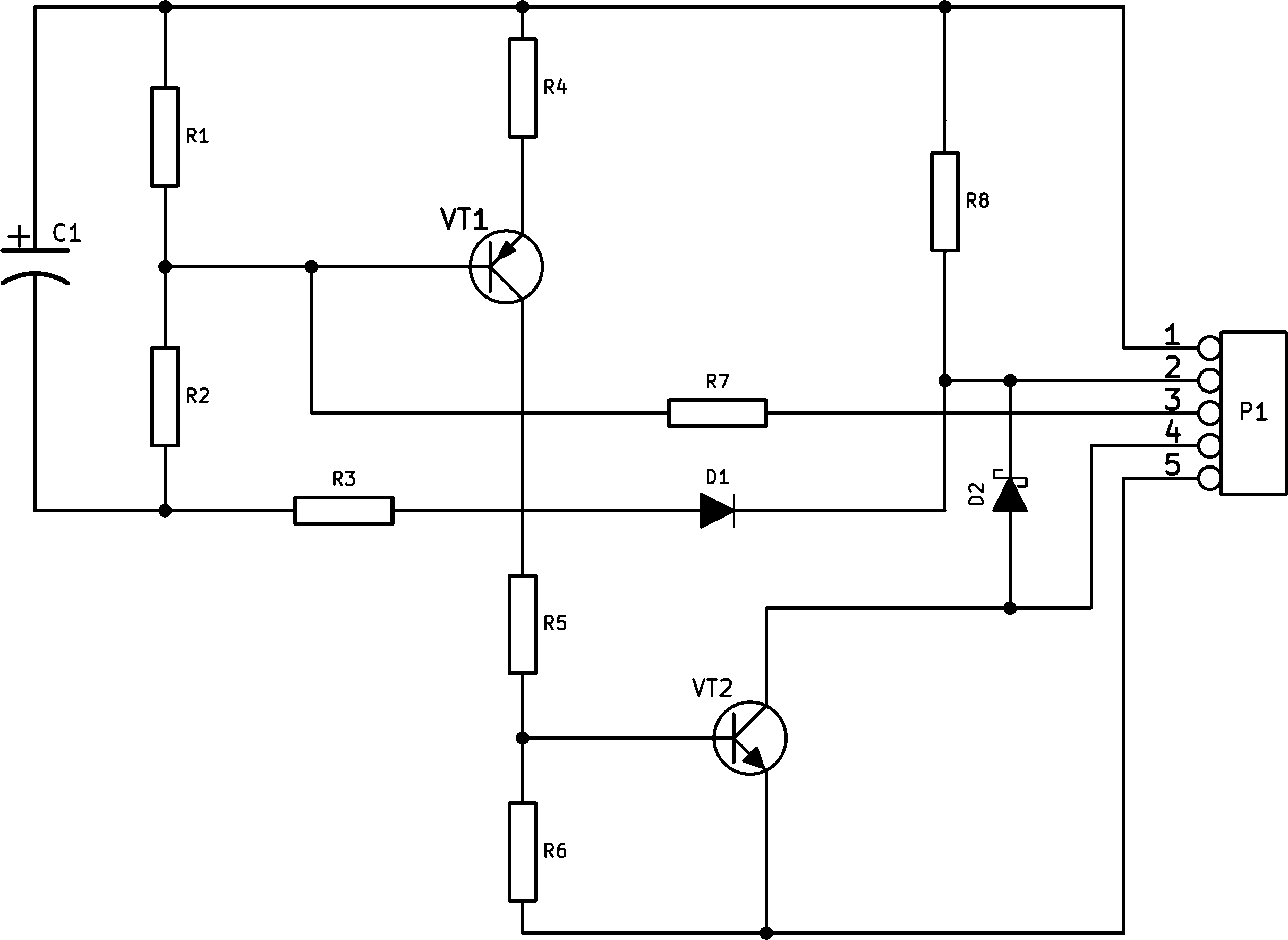

Принципиальная схема

  Устройство представляет собой реле плавного отключения нагрузки с задержкой. Имеет дополнительный вход "+U_ЗАЖ" для принудительного отключения нагрузки до истечения времени задержки, при закрытой двери.

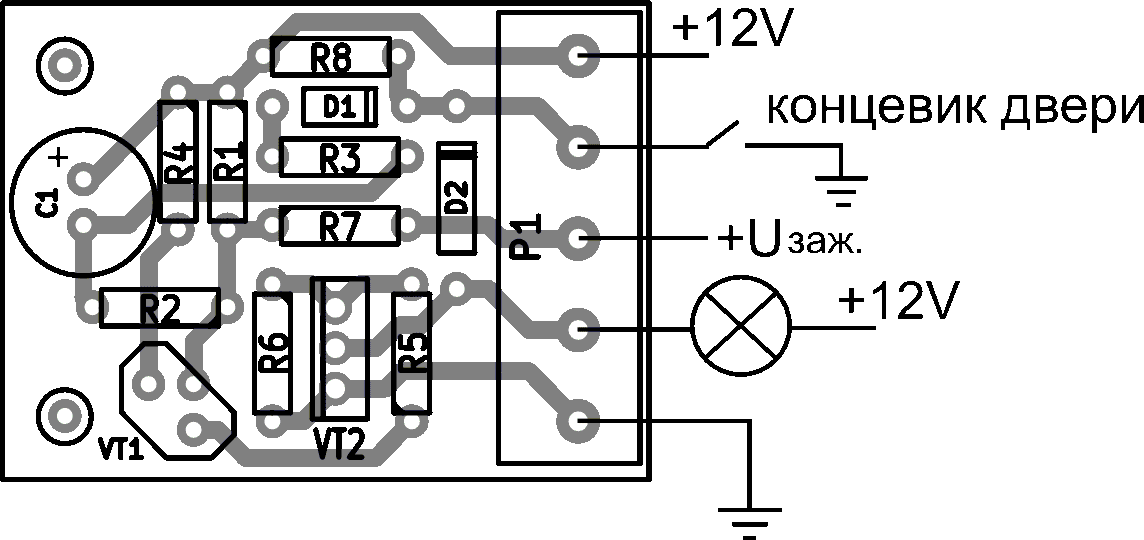

Схема расположения элементов

 Характеристики:
  • Входное напряжение: 12 В;
  • Максимальный ток нагрузки: 2 А;
  • Время задержки: 10 сек.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   При токе нагрузки более 1 А может потребоваться установка небольшого теплоотвода или тепло аккумулятора на транзистор VT2.

------------------
