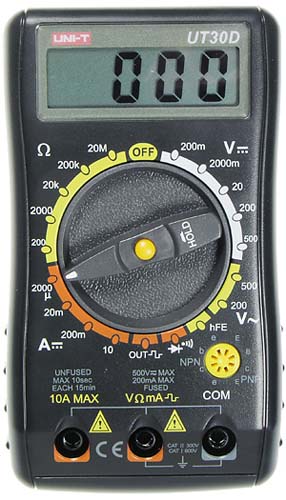

ЦИФРОВОЙ МУЛЬТИМЕТР UT30D
UT30D имеет дисплей 3 1/2
разрядный дисплей. Мультиметры этой серии
предназначены для измерения постоянного и переменного
напряжения, постоянного тока, сопротивления,
проверки диодов, транзисторов, фиксацию текущих
значений. Некоторые модели этой серии имеют
дополнительные функции теста проводимости, измерения температуры, выходной генератор. Приборы данной серии просты в эксплуатации, удобны в работе.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Максимальное напряжение между терминалом и землей: 1000В
- К гнезду "СОМ" подсоединяется черный щуп.
- К гнезду "V, Ohm, mA" подсоединяется красный щуп для измерения напряжения до 500В, сопротивления и тока до 200мА.
- Гнездо "10А Мах" используется только для измерения тока от 200мА до 10А.
- Гнездо "10А Мах" без предохранителя.
- Гнездо "mA" защищено предохранителем: Ф5х20-0.3А250V
- Максимум дисплея: 1999, скорость измерения 2-3 сек.
- Индикация перегрузки: "1" в старшем разряде
- Температура:
- Рабочая: 0°С - 40°С
- Хранения: -10°С -50°С
- Высота над уровнем моря: 2000 м (рабочая), 10000 м (хранение)
- Относительная влажность: 80% при температуре до 31°С, 50% при температуре до 40°С.
- Источник питания: КРОНА 9В (6F22) или аналог
- Индикация севшей батареи
- Размеры: 75мм х 130мм х 36мм
- Вес: около 150г.
СПЕЦИФИКАЦИЯ
Точность: ± (а% от измеренной величины + b разрешение), гарантируется в течение 1 года. Температура окружающей среды: 23°С± 5°С Относительная влажность: <75%.
Постоянное напряжение (DCV)
|
Входное сопротивление: 10 МОм на всех пределах
Защита от перегрузок: На пределе 200мВ - 230В, на остальных пределах - 500В
Переменное напряжение (ACV)
|
Входное сопротивление: около 5 МОм на всех пределах
Частотный диапазон: 40 - 400Гц
Защита от перегрузок: 500В на всех пределах
Показания: эфф. значение синусоиды
Постоянный ток (DCA)
| |||||||||||||||||||||||||||||
Защита от перегрузок: 0,3А предохранитель. Предел 10А без предохранителя. Измерения проводить не более 10сек. с интервалом не менее 15 минут.
Падение напряжения: 200мВ на всех пределах
Сопротивление
|
Защита от перегрузок: 230В на всех пределах
Генератор меандра
|
Внимание! Этот предел без защиты. Во избежание повреждения мультиметра перед измерением убедитесь, что напряжение в цепи не пре-вышает 10В.
Диод, транзистор, проводимость
|
Защита от перегрузки: 230В кроме транзистора
------------------
