Модуль MP713 Джером. Дистанционное управление и контроль через Ethernet

  Модуль MP713 Джером предназначен для встраивания в различную электронную аппаратуру в качестве готового модуля сопряжения с компьютером через сетевой интерфейс Ethernet по протоколу TCP/IP или для управления собственной периферией: датчиками и исполнительными устройствами, например, в системах «умный дом». Джером является "младшим братом" модуля МР712 Лоран. Возможности MP713 несколько меньше, однако это отражается в более низкой цене и во многих случаях их будет достаточно для решения задач управления. Входы и выходы модуля MP713 не усилены и не "развязаны" как в модуле Лоран, поэтому лучше подойдут для встраивания в приборы, на уровне микроконтроллера.
  Для управления нагрузками можно применять готовые модули электромагнитных реле, блоки питания LED ламп с входом регулятора мощности (ШИМ) и т.д. Управлять модулем MP713 можно с помощью WEB-браузера со встроенной страницы, HTTP-запросами или с помощью системы команд из собственных программ или через стандартный терминал Windows.

 Особенности:
  • Модуль управления с Ethernet (LAN) интерфейсом, удобным форм-фактором в виде модуля с DIP-колодкой и Ethernet разъёмом (RJ-45), не требует дополнительных схемных элементов, сразу готов к работе;
  • Система "Сторож" - режим автоматического отслеживания изменения состояний входных дискретных линий;

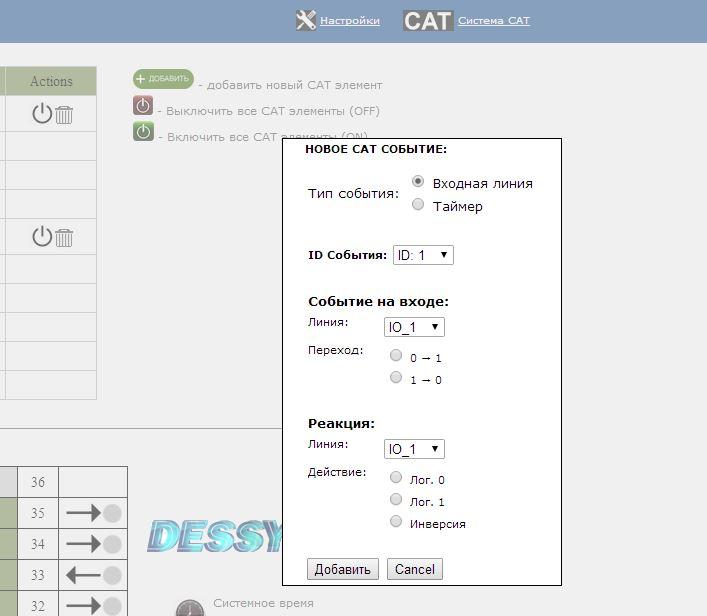

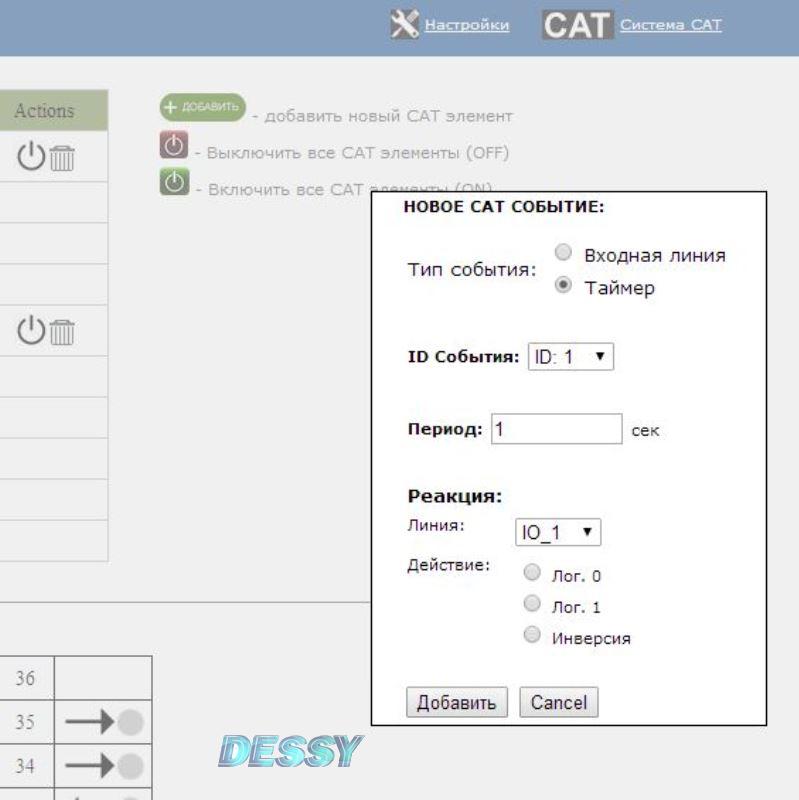

  • Система CAT - автоматическое управление выходными ресурсами модуля при возникновении событий на входных линиях или по таймеру;

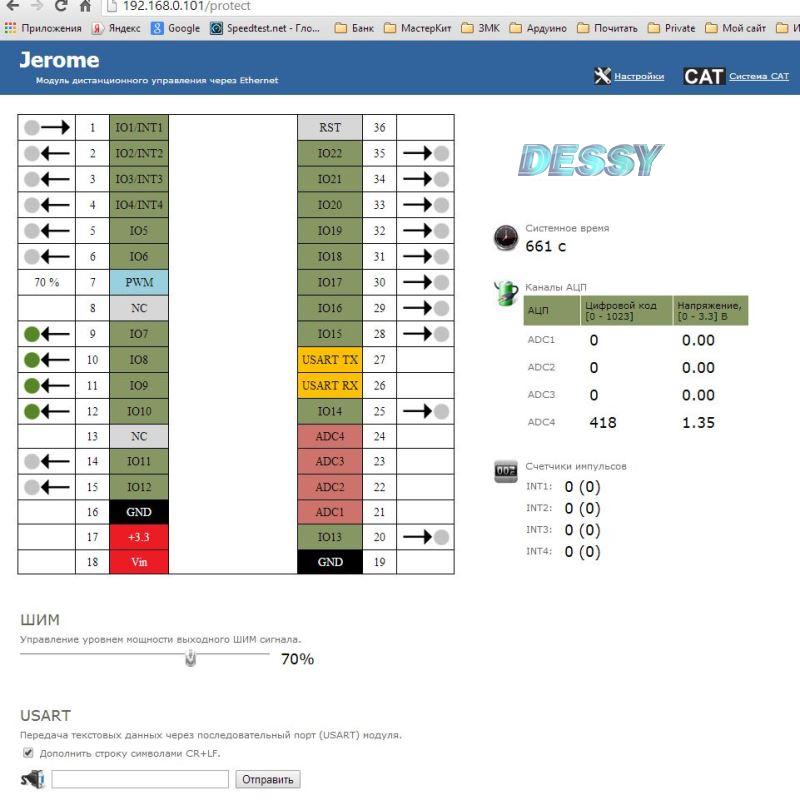

  • Web-сервер для управления и мониторинга;

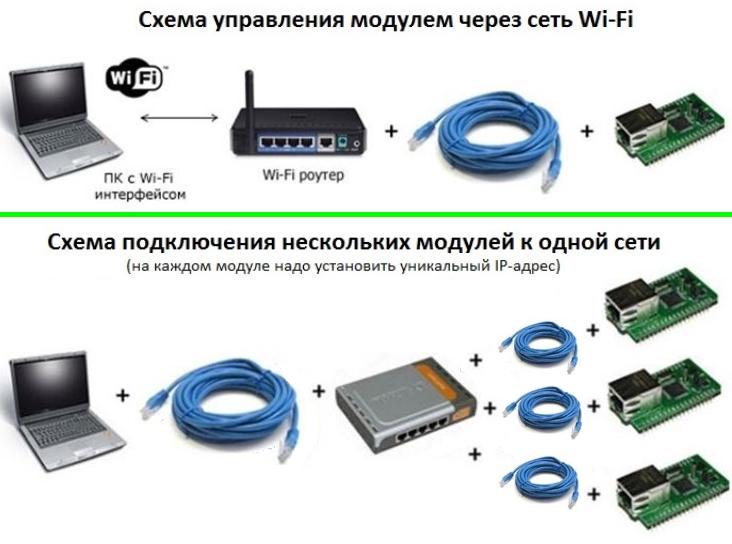

  • Возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов);
  • 22 дискретных линии ввода/вывода с возможностью независимой настройки направления передачи данных (вход/выход) и сохранения настроек в энергонезависимой памяти модуля;
  • 10-ти разрядные АЦП - 4 штуки;
  • Счётчики импульсов - 4 штуки;
  • ШИМ выход;
  • Последовательный порт (USART);
  • Интерфейс TCP-2-COM (прозрачная передача данных USART по сети в прозрачном режиме);
  • Встроенный стабилизатор питания;
  • Возможность питания от фиксированного источника +3,3 В;
  • Индикационные светодиоды сетевой активности и статуса модуля;
  • Каждый модуль имеет уникальный серийный номер доступный программно;
  • Возможность изменения сетевых настроек модуля (IP, MAC, DefaultGateway, SubnetMask);
  • Доступ к Web-странице управления и командному интерфейсу защищён паролем;
  • Возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (выходные дискретные линии, счётчик импульсов, ШИМ).

 Принцип работы:
  Мозг прибора - микроконтроллер, который обеспечивает приём команд от компьютера по сети Ethernet, расшифровку их и переключение состояния своих входов и выходов в соответствии с полученной командой. Передача информации из модуля в компьютер осуществляется в обратном порядке.

 Конструкция устройства:
 Печатная плата с гнездом для подключения кабеля Ethernet и штырьковый разъём для установки в аппаратуру или подключения к макетной плате.

 Характеристики:
  • Напряжение питания: 4,5...6 В;
  • Тип питания: Постоянный;

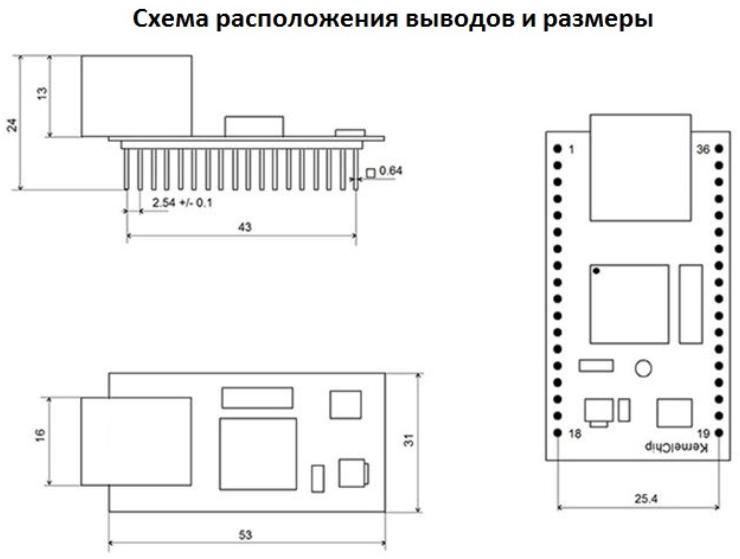

  • Размеры устройства: 55×31×24 мм;
  • Масса: ~50 г.

 Комплект поставки:
  • Модуль MP713 Джером;
  • Краткая инструкция.

	Оригинальное описание модуля управления и мониторинга через сеть Ethernet MP713 Джером
	Руководство пользователя модуля управления и мониторинга через сеть Ethernet MP713 Джером
	TCP-2-COM интерфейс модуля управления и мониторинга через сеть Ethernet MP713 Джером
	Терминальная программа KeTerm модуля управления и мониторинга через сеть Ethernet MP713 Джером
