Цифровой термометр TP101 (RT310) |
|
Термометр многоканальный, (до 32 датчиков) управляющий модуль. Версия 1.0 |

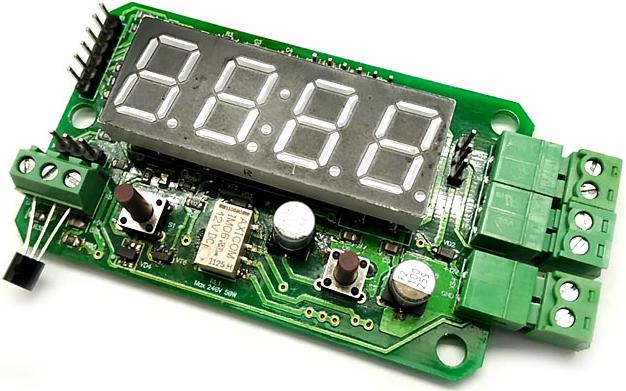

Блок позволит радиолюбителю получить простой и надёжный цифровой термостат с возможностью измерения и контроля температуры в диапазоне -55...+125 градусов Цельсия.
Устройство будет полезно для применения в быту, дома, на даче, бане или погребе. С его помощью можно производить измерения температуры окружающей среды, контролировать и регулировать рабочую температуру электрических котлов, тёплого пола, холодильных установок или морозильных камер.
Принцип работы: Принцип прост. Контроллер сравнивает значения записанные в памяти и полученные от термодатчика. Согласно выбранной логике включается реле. Параллельно, микроконтроллер выводит полученные данные температуры на дисплей.
Рекомендуемый источник питания - PW1245.
Рекомендованный корпус BOX-M8037.
Рекомендованное силовое реле MP146.
Внимание!
• Не превышайте максимально допустимое напряжение питания.
• Не превышайте максимально допустимую мощность реле на модуле.
• Не соблюдение данных требований приведёт к выходу устройства из строя.
Особенности:
• Защита от неправильного подключения питания.

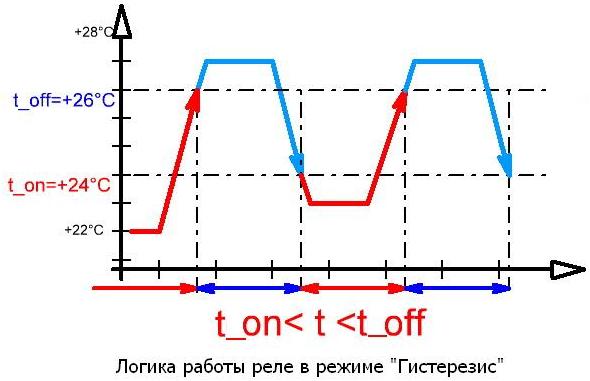

• Возможность изменения гистерезиса от 0C до 140C
• Настраиваемый гистерезис от -55С до +125С.
*Управление нагрузкой мощностью до 4 кВт возможно с модулем расширения MP220op.
*Управление нагрузкой мощностью до 8 кВт возможно с модулем расширения MP246.
При необходимости модуль может быть установлен в корпус BOX-M8037.
Характеристики:
• Питание устройства: DC 12 В;
• Диапазон измеряемых температур: -55...+125 градусов Цельсия;
• Потребляемый ток: Менее 50 мА;
• Количество входов: 1 шт.;
• Количество выходов: 1 шт.;
• Максимальная мощность подключаемой нагрузки: 50 Вт;
• Диапазон рабочих температур: -30...+50 градусов Цельсия;
• Относительная влажность: 20...80 % (без образования конденсата);
• Размеры устройства: 750 x 46 x 15 мм;
• Масса: 62 г.
Комплект поставки:
• Модуль MP8037R;
• Термодатчик DS18B20;
• Инструкция по эксплуатации.
Описание MP8037R. Цифрового термометра/термостата до 4 кВт (20 А)
3D модель корпуса термометра для печати на 3D принтере
Видео: Управление нагревателем мощностью более 2 кВт
------------------
