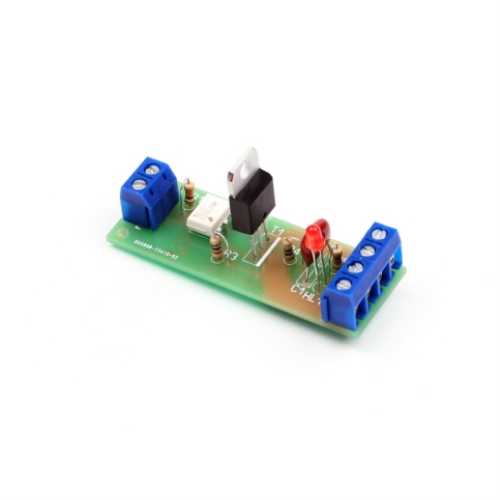

Симисторный модуль AC 220 В ; 10 А ; 2200 Вт с гальванической развязкой. Печатная плата с компонентами и инструкцией в упаковке.
  Собрав данный модуль, вы сможете включать и выключать силовую нагрузку с помощью слаботочных управляющих схем или компьютера. В модуле реализована полная гальваническая развязка управляющей схемы от сильноточных цепей, так что даже если что-то пойдет не так, ваша конструкция останется целой и невредимой.

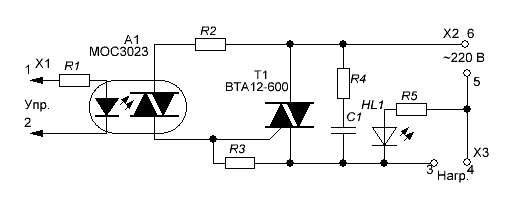

Принципиальная схема

  Управление силовой нагрузкой - акутальная задача, с которой рано или поздно сталкивается каждый радиолюбитель. Включить лампочку с помощью самодельного реле времени, включить нагреватель или вентилятор с помощью самодельного термостата. Запустить зарядку аккумулятора с помощью сигнала от компьютера, неожиданно выключить телевизор у ничего не подозревающей бабушки.
  Существует несколько способов управления силовой нагрузкой. В данном наборе коммутирующим элементом служит симметричный тиристор (симистор), который управляется при помощи оптопары. Оптопара, помимо этого, выполняет задачу гальванической развязки силовой цепи и управляющего устройства.
  Фактически, ваша конструкция будет просто зажигать светодиод через токоограничительный резистор R1. Всё остальное сделает сам модуль.
  Ещё один плюс такого способа коммутации нагрузки в том, что модулю не требуется дополнительное отдельное питание - он питается непосредственно от сети переменного тока.
  Недостаток, конечно, тоже есть - если мощность коммутируемой нагрузки превышает 100 Вт, симистору потребуется радиатор для охлаждения.

Схема расположения элементов

 Характеристики:
  • Входное напряжение: AC 220 В;
  • Максимальный ток нагрузки: 10 А;
  • Максимальная коммутируемая мощность: 2200 Вт;
  • Гальваническая развязка: Есть;
  • Сложность: 0 баллов;
  • Время сборки: Около 0,5 часа;
  • Размеры печатной платы: 60 x 21 x 2 мм;
  • Упаковка: Блистер/OEM;
  • Размеры блистера: 200 x 122 x 38 мм;
  • Размеры OEM упаковки: ~255 x 123 x 35 мм;
  • Размеры устройства: ~60 x 21 x 25 мм;
  • Общая масса набора: ~100 г.

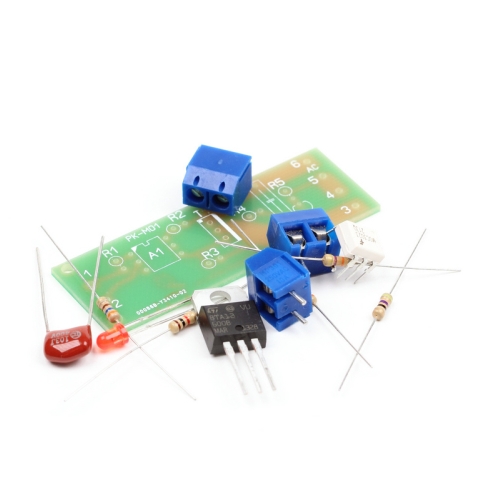

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • БОНУС! Моточек трубчатого припоя ПОС-61 (~0,5 м);
  • Схема цоколёвки компонентов;
  • Схема цветовой маркировки резисторов;
  • Инструкция по сборке и эксплуатации.

 Примечание:
  • Правильно собранное устройство в настройке не нуждается и начинает работать сразу после включения.
