Модуль RA031. FC-51. Датчик обхода препятствий (одноканальный)

Обратите внимание на близкий по назначению товар: Модуль RA032. Датчик обхода препятствий (четырёхканальный) Модуль RA050. ИК датчик препятствий E18-D50NK

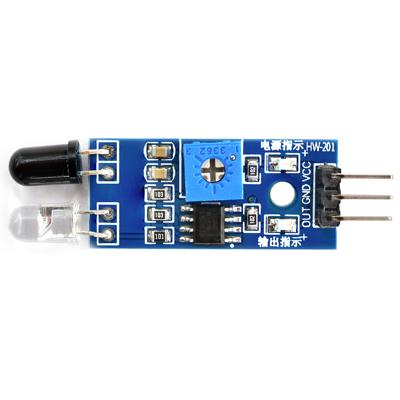

Инфракрасный модуль датчика препятствий Arduino.
Модель: FC-51 / YL-63 / HW-201 / аналоги
Рабочее напряжение: DC 3.3 В - 5В.
Рабочий ток: не более 40 мА.
Рабочие температуры: -10 до 50 С°.
Расстояние обнаружения: 2 - 30 см.
Интерфейс ввода-вывода: 3 линии (+ / - / С) .
Выходной сигнал: уровень TTL .

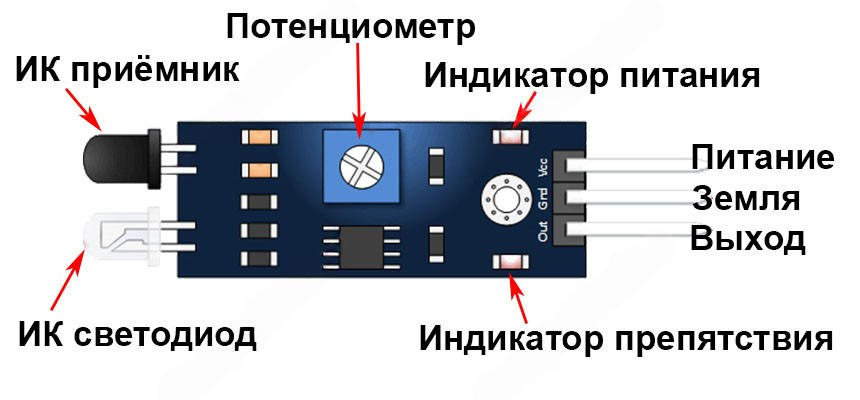

Инфракрасный датчик препятствий используется для обнаружения объектов на небольших расстояниях (как правило, не более 15 см). Он довольно часто применяется в робототехнике, системах автоматизации и контроля и других устройствах, где требуется "видеть" наличие объекта в некоторой зоне. Принцип работы такого датчика заключается в регистрации инфракрасного излучения, отражённого от объекта. Источником излучения является инфракрасный светодиод, приёмником служит фоточувствительный элемент – фототранзистор. Чем ближе к датчику объект, тем выше интенсивность отражённого инфракрасного излучения. Когда интенсивность достигает порогового значения, датчик срабатывает: загорается индикатор препятствий и состояние вывода Out изменяется с высокого уровня на низкий. Порог срабатывания датчика (другими словами его чувствительность) регулируется потенциометром.

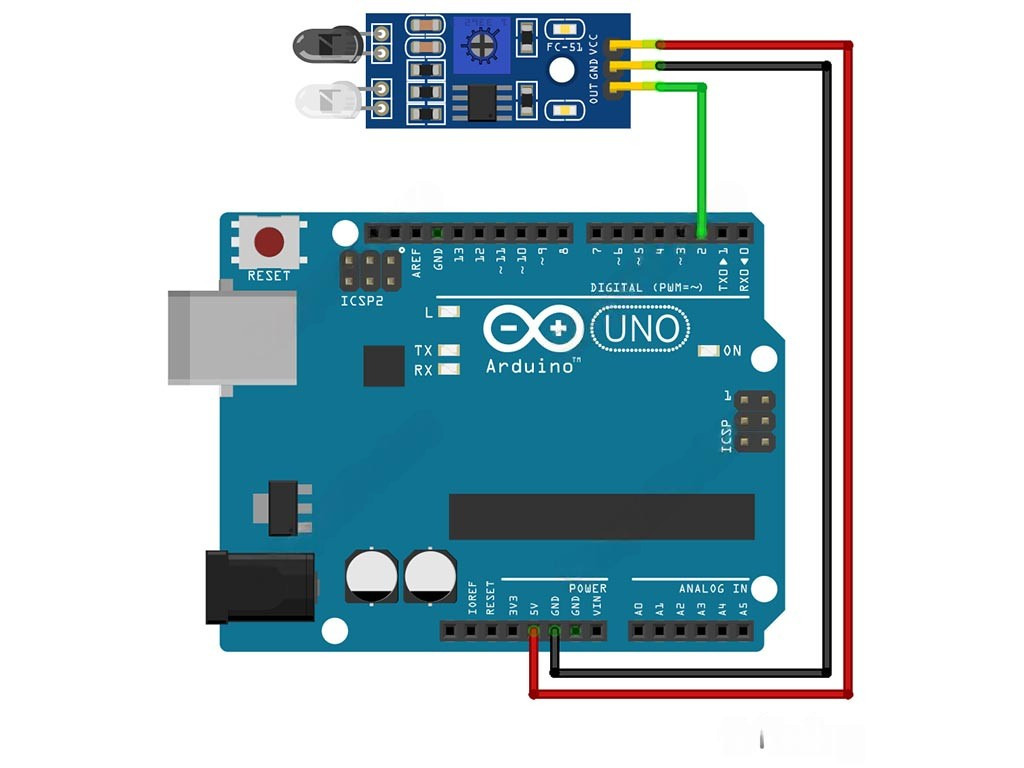

Модуль датчика имеет три вывода. Два из них – это питание, третий – сигнальный выход. Работать с датчиком очень просто: достаточно подать на него питание и периодически опрашивать состояние сигнального вывода. Высокий уровень на нём говорит об отсутствии препятствий; низкий – об их наличии. Пример подключения датчика препятствий к Ардуино и скетч приведены ниже. Результат работы выводится в монитор порта.

// Пример работы с инфракрасным датчиком препятствий

void setup() {
  Serial.begin(9600);
  pinMode(2, INPUT); // Датчик подключен к выводу D2
}

void loop() {
  byte b = digitalRead(2); // Читаем состояние сигнального вывода датчика
  Serial.println(b); // И выводим его в Serial
  delay(1000);
}
