Модуль RA043. Модуль датчика тока ACS712. 5 A

Код товара: CTTL10176
Бренд: DIY
Есть в наличии Есть в наличии
Модуль RA043. Модуль датчика тока ACS712. 5 A
150 c
150 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС

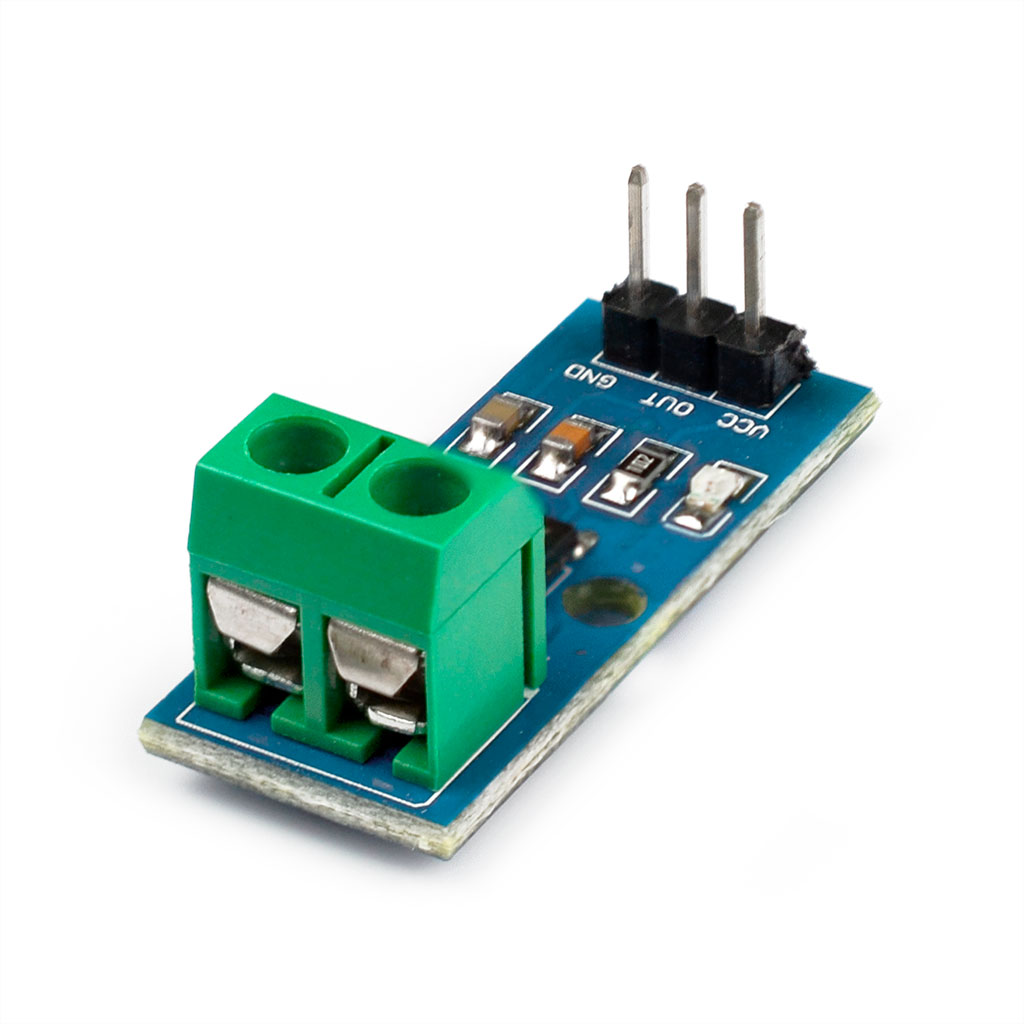

Модуль RA043. Модуль датчика тока ACS712. 5 A

Обратите внимание на близкий
по назначению товар:


Модуль RA073. Модуль датчика тока ACS712. 30 A

Модуль RA073. Модуль датчика тока ACS712. 30 A

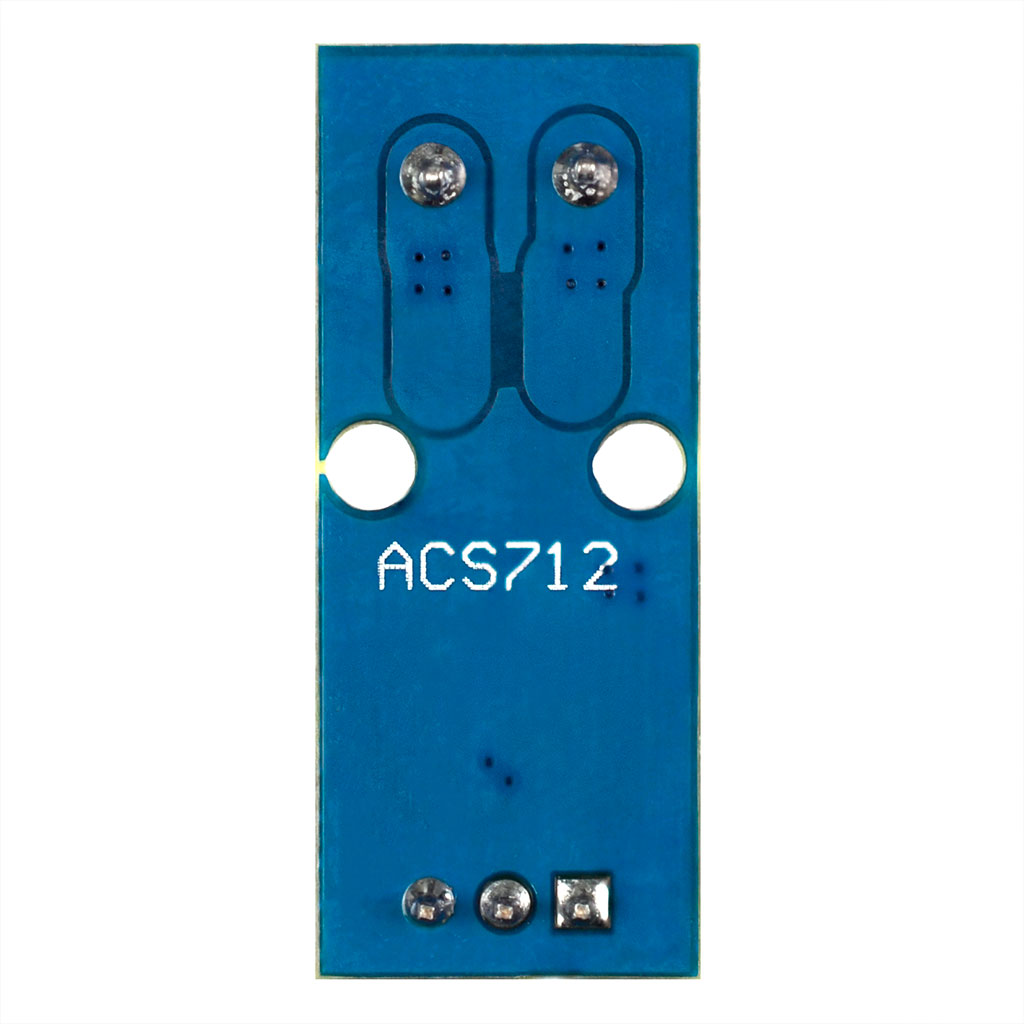

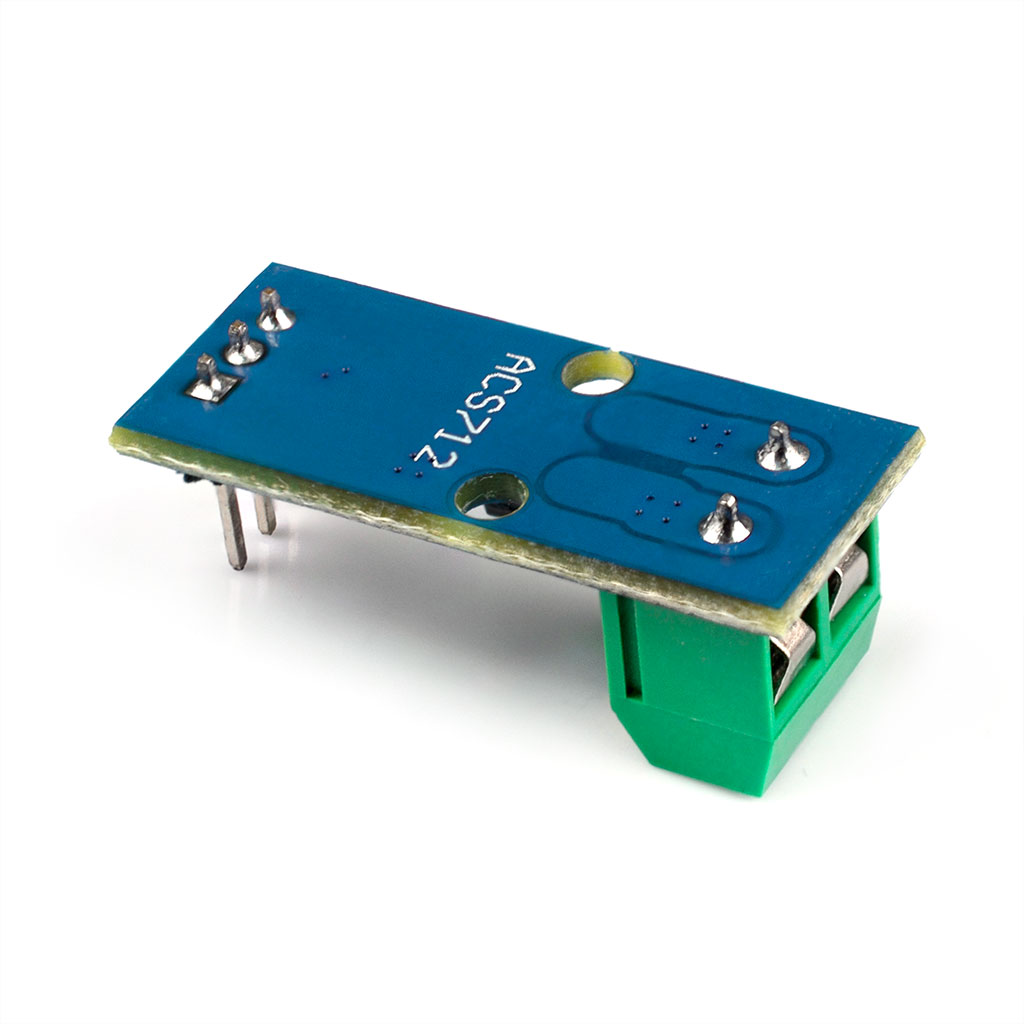

Модуль RA043. Модуль датчика тока ACS712. 5 A  Модуль RA043. Модуль датчика тока ACS712. 5 A  Модуль RA043. Модуль датчика тока ACS712. 5 A  Модуль RA043. Модуль датчика тока ACS712. 5 A
Модуль датчика тока ACS712 5A  разработан на базе  микросхемы ACS712, включающей в себя датчик Холла, обладающий высокой точностью. Диапазон измерения тока составляет от 0 до 5 ампер. Модуль возможно подключать к платам Raspberry Pi или Arduino, а также к любым платформам на AVR микроконтроллерах, благодаря встроенному резистивному делителю.

Датчик тока на 5 ампер позволяет отслеживать в проектах новых устройств превышение напряжения, перегрузки, нестабильный режим работы и снижение частоты. Он позволяет защитить другие устройства от короткого замыкания.
Принцип работы датчика основан на эффекте Холла, поэтому зависимость измеряемого тока от напряжения на выходе представляет собой линейный график. По этой же причине стоит избегать его использование вблизи магнитного поля.


Технические характеристики:


  • Модель: ACS712;
  • Работает с постоянным и переменным током;
  • Диапазон измерения тока: ±5 ампер (может измерять не только величину тока, но и его направление);
  • Чувствительность датчика: 185 мВ/А;
  • Шум: 21 мВ;
  • Напряжение питания: 5,0 В;
  • Ток потребления: не более 11мА;
  • Сопротивление токовой шины: 1,2 мОм;
  • Температура эксплуатации: -40°C…+85°C;
  • Размер 31 х 13мм

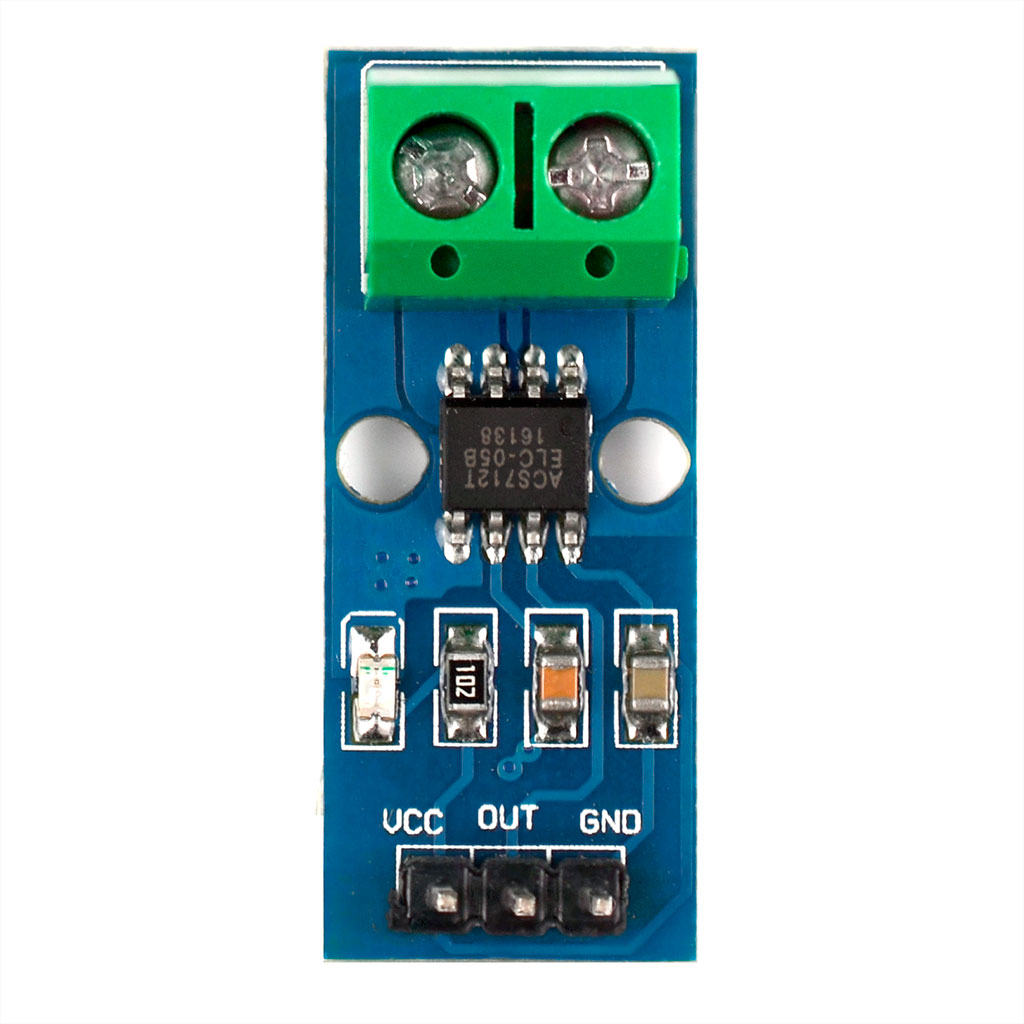

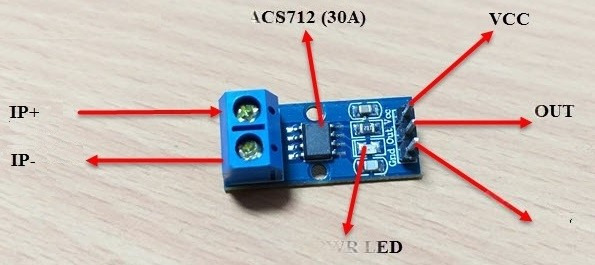

    Плата датчика тока ACS712A:
    ;
    •
      Датчик тока аналоговый 5A ACS712 Фото 5


    Подключение датчика тока ACS712 к плате Arduino

    Для подключения ACS712 к плате Arduino используют 3 провода:
    VCC – питание (опорное напряжение 5В)
    GND – земля
    OUT – сигнальный (подключается к аналоговому выводу контроллера Arduino)

    Для измерения тока датчик подключается в разрыв цепи между источником питания и нагрузкой. При отсутствии тока на выходе датчика тока присутствует напряжение 2,5 вольт (может меняться в зависимости от температуры, для уточнения смотрите график "0 A Output Voltage versus Ambient Temperature" на странице 6 в приложенном datasheet), при изменении тока на 1 ампер значение напряжения на выходе меняется на 185 милливольт, в зависиммости от направления протекания тока. Например, при силе тока 3 ампер напряжение на выходе будет составлять 3,055 или 1,945 вольт в зависимости от направления протекания тока (см. график "Output Voltage versus Sensed Current" на странице 6 в приложенном datasheet)

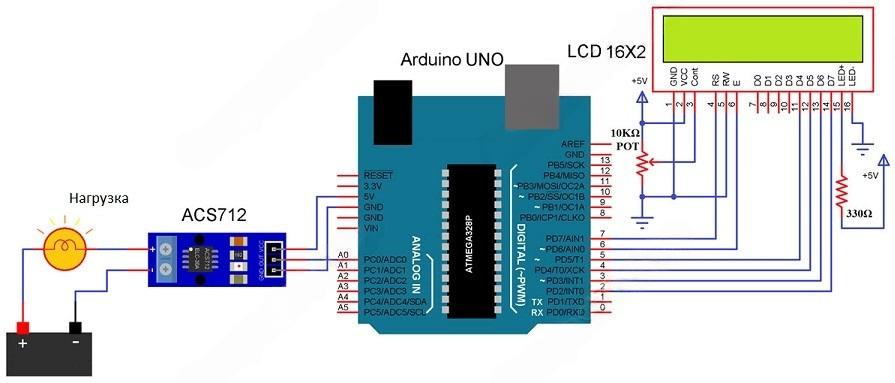

    Принципиальная схема подключения датчика тока ACS712 к Arduino:


      Датчик тока аналоговый 5A ACS712 Фото 6

    Datasheet (PDF, ENG)


    ------------------
