Модуль представляет собой законченное изделия, которое может быть полезно как поклонникам платформы Arduino, так и радиолюбителям для применения в своих конструкциях.

Краткое описание
     Модуль выполнен на единой печатной плате и схемотехнически представляет собой 4 аналогичных модуля состоящих из контроллера дисплея на микросхеме MAX7219EWG и установленного в сокет матричного светодиодного модуля 8х8 SH1088AS – светодиодной матрицы с общим катодом. На печатной плате также установлены два 5-pin разъема для подключения к плате управления и подсоединения следующего аналогичного модуля для наращивания бегущей строки. Яркость свечения светодиодов как всей матрицы, так и отдельных зон, можно регулировать программным способом.
     Направление движения символьной информации по светодиодному полю модуля обозначено графически на печатной плате.
     Для удобства монтажа печатная плата имеет отверстия O4 мм для установки на стойки.

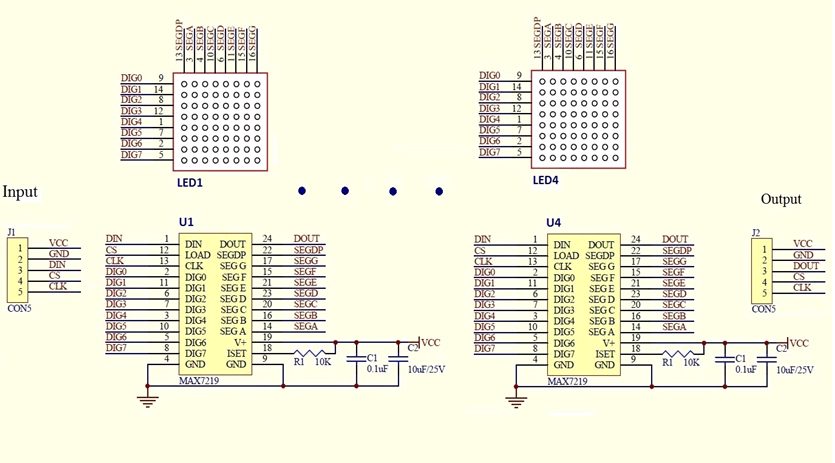

Схема модуля

*- Производитель оставляет за собой право вносить изменения в схемотехнические решения, не влияющие на функциональность устройства, без предварительного уведомления пользователей.

Использование в составе Arduino.

Для управления модулем с помощью Arduino Uno, необходимо:
1.Убедиться, что модуль и плата Arduino имеют общую «Землю».
2.Соединить pin «8» на плате Arduino и вывод DIN в разъеме модуля.
3.Соединить pin «9» на плате Arduino и вывод CS в разъеме модуля.
4.Соединить pin «10» на плате Arduino и вывод CLK в разъеме модуля.
5.Для питания модуля необходимо использовать внешний источник питания +5V

Технические характеристики

  • Напряжение питания: 5 В;
  • Прямой ток: 20 мА;
  • Диаметр точки: 3 мм;
  • Цвет свечения: красный;
  • Цвет поверхности модуля: черный;
  • Длинна кабеля в комплекте: 20 см;
  • Размер модуля: 130 х 34 х 15 мм;
  • Вес: 50 гр.
------------------
