Описание

Обратите внимание! Модуль Raspberry Pi не входит в комплектацию.

Технические характеристики

Комплектация

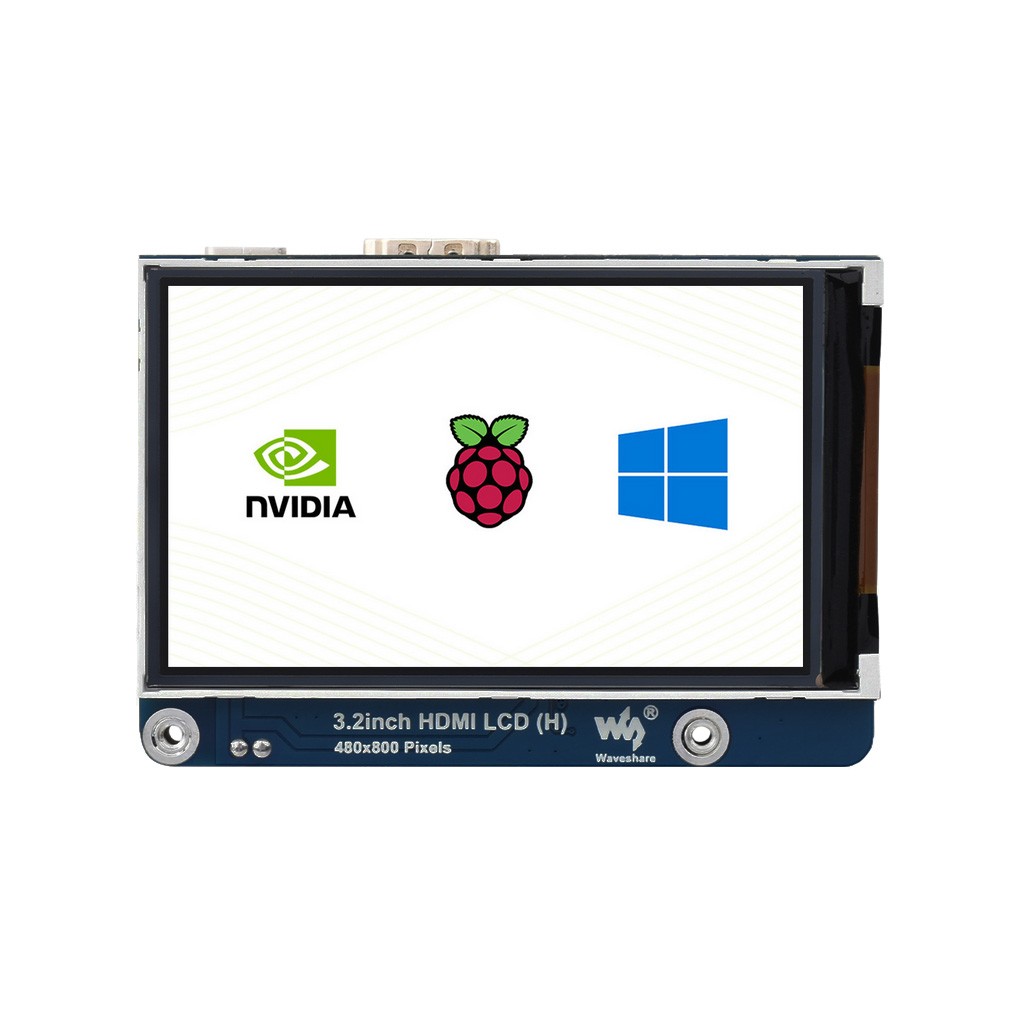

Дисплейный модуль 3.2inch HDMI LCD (H) разработан производителем Waveshare для совместного использования с одноплатными компьютерами популярной учебно-развлекательной платформой Raspberry Pi. Он производится из высококачественных компонентов и поддерживает работу с моделями мини-ПК Raspberry Pi 3A+, Raspberry Pi 3B, Raspberry Pi 3B+ и Raspberry Pi 4B+. В том числе ожидается поддержка нового поколения мини-ПК Raspberry Pi 5. К тому же, дисплейный модуль 3.2inch HDMI LCD (H) Waveshare совместим со многими другими электронными устройствами, предназначенными для воспроизведения мультимедиа контента, и оборудованными универсальным разъёмом HDMI для вывода изображения. Широкие углы обзора 160° по вертикали и горизонтали без искажения цветопередачи, возможность поворота картинки на угол 0°, 90°, 180° и 270°, плюс возможность гибкого управления яркостью фоновой светодиодной подсветки возводят модуль 3.2inch HDMI LCD (H) Waveshare в разряд выгодного решения для реализации небольших проектов.

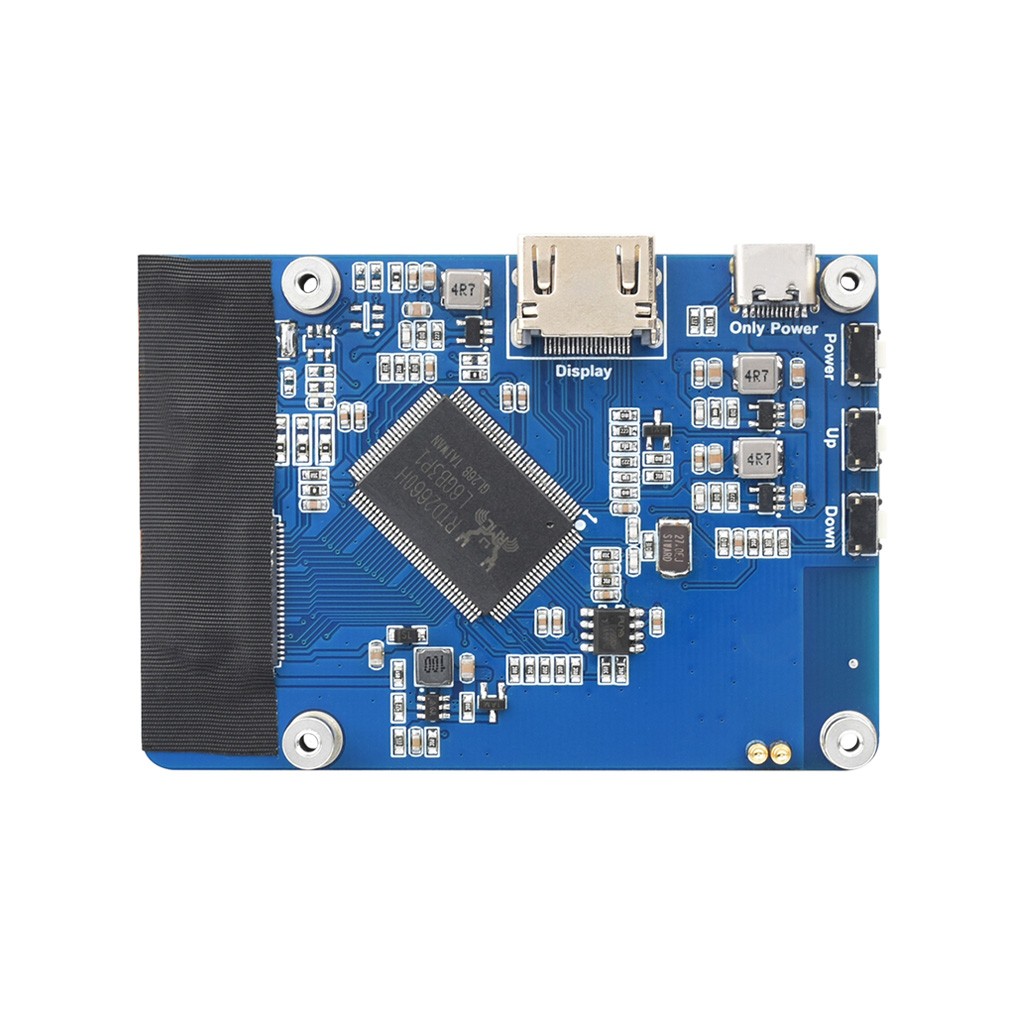

В основе компактного экранного модуля 3.2inch HDMI LCD (H) Waveshare установлена 3.2-дюймовая ЖК IPS-матрица с улучшенной цветопередачей и интегрирован мощный чип преобразователя цифровых видеосигналов RTD2660 Realtek. Графическая панель имеет разрешение 480*800 пикселей и имеет исходную портретную ориентацию позиционирования изображения.

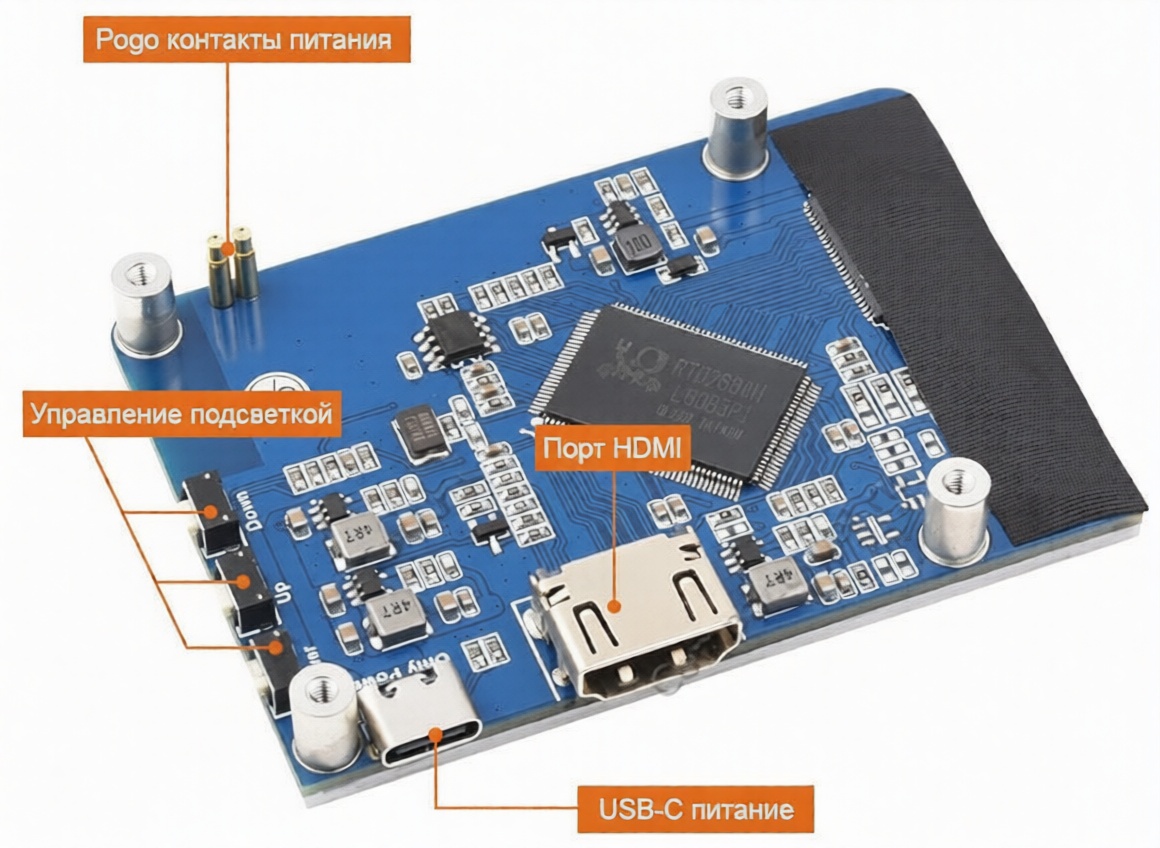

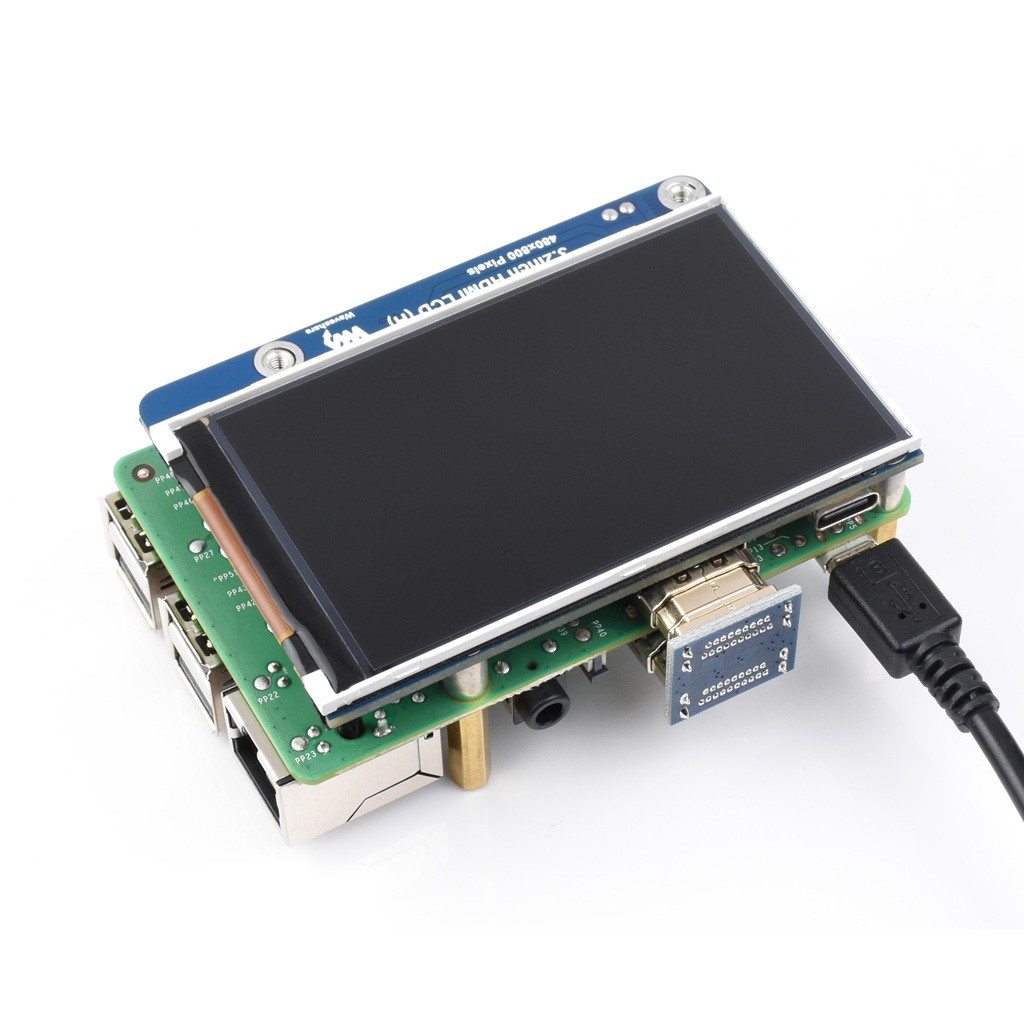

Дисплей 3.2inch HDMI LCD (H) Waveshare легко устанавливается на плату Raspberry Pi и полноценно коммуницирует с ней сквозь подпружиненные Pogo-контакты питания. Выводы Pogo располагаются в области 40-контактного GPIO-разъёма RPi. Конструкция дисплейного модуля оснащена прочными алюминиевыми опорными стойками крепления к обратной стороне мини-ПК. Стойки размещены по краям платы и совпадают с монтажными отверстиями Raspberry Pi. Лицевая сторона "малинки" при этом остаётся полностью доступной пользователю для подключения модулей расширения HAT, для коммутации с периферийными устройствами через выводы GPIO-разъёма, или для возведения подходящей охлаждающей системы. Порт USB-C экранного модуля может быть использован исключительно для подведения к дисплею стабилизированного 5-вольтового напряжения питания.

В комплектацию к дисплею входят два переходника-адаптера с HDMI-штекерами различных форматов. Вариант HDMI/HDMI позволяет совмещать модуль 3.2inch HDMI LCD (H) с платами Raspberry Pi 3-го поколения и передавать на дисплей видеосигналы. Версия HDMI/microHDMI предлагает возможность одним щелчком объединять цветной экранный модуль IPS Waveshare с платами Raspberry Pi 4-й модификации.

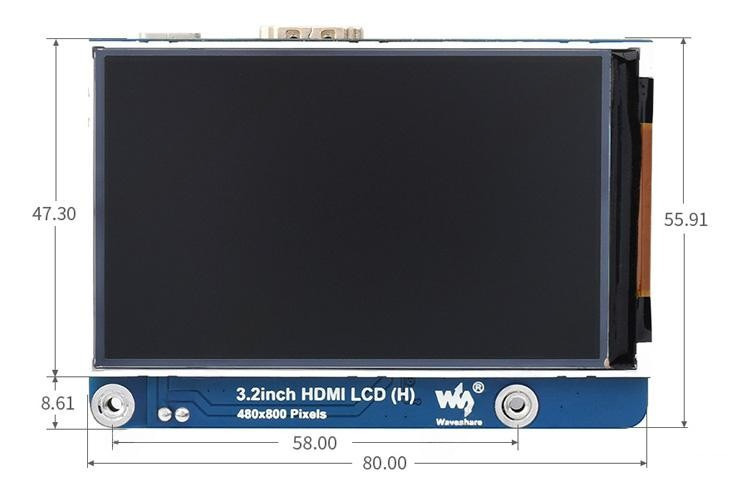

Физические размеры, мм

Документация

1. Руководство пользователя 3.2inch HDMI IPS LCD Display (H) Waveshare (web-версия);
