RAK12029 WisBlock Индуктивный датчик обнаружения металлов входит в серию продуктов модульного конструирования цифровой программируемой платформы WisBlock, ориентированной на создание быстрособираемых систем сверхкомпактного электронного оборудования с низким энергопотреблением, обладающих возможностью последующей модернизации с применением метода произвольного реконфигурирования аппаратной или программной части. Платформа WisBlock уверенно демонстрирует себя надёжной и одновременно низкозатратной опорой для лёгкого, быстрого, и качественного решения множества задач в области развития и интеграции современных IoT-технологий.

Поддерживаемая разработчиками и мировым сообществом, платформа имеет внушительный спектр функциональности, и прекрасно подходит для воспроизводства различных устройств от единичного количества до серийных масштабов. Модульная система WisBlock охватывает популярные стандарты беспроводной радиопередачи на короткие и длинные расстояния, а также всецело совместима с облачными технологиями. Полностью открытая для изучения, платформа WisBlock предоставляет возможности проектирования и встраивания индивидуальных модулей. Среди прочих выгодных достоинств, платформа WisBlock располагает управляемой системой питания, определяющей наиболее эффективное расходование энергоресурсов автономных приложений.

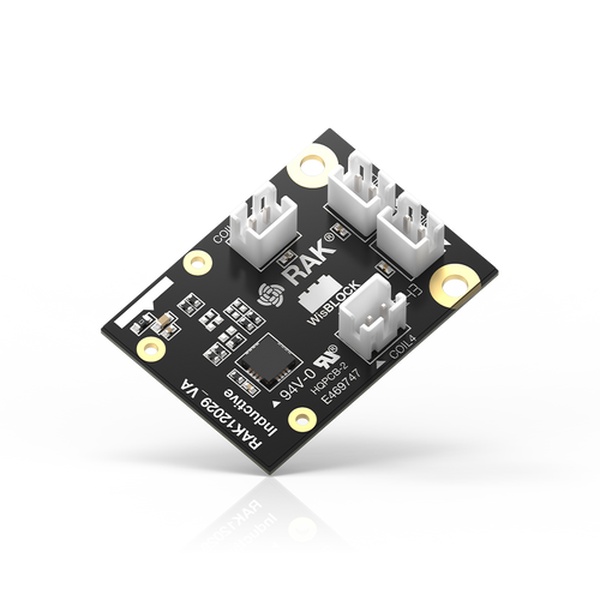

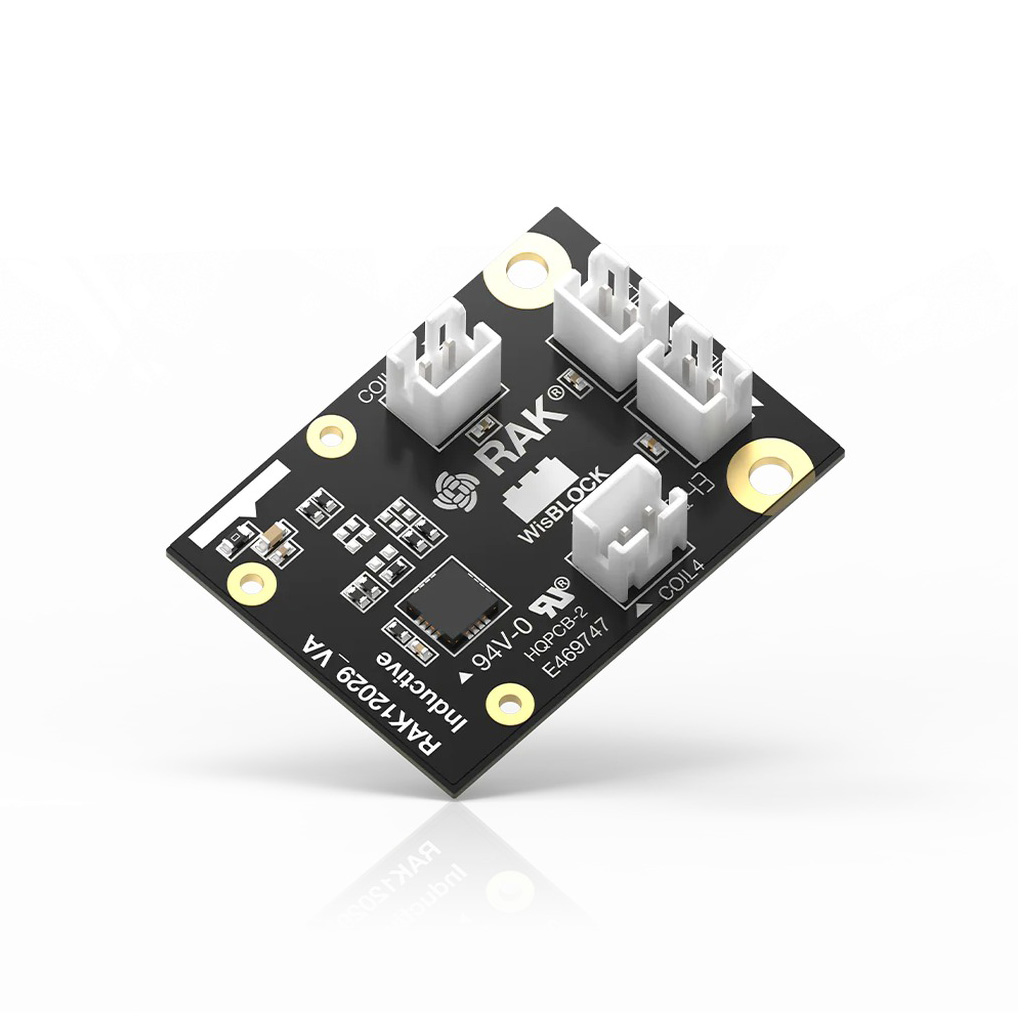

Модуль RAK12029 построен на чипе LDC1614 от Texas Instruments, 4-канальном 28-бинтом цифровом преобразователе индуктивности. Эффект определения близости расположения металлосодержащих объектов основан на изменении параметров высокочастотного магнитного поля, создаваемого катушкой индуктивности. Обнаруживаемый объект с различной степенью проводимости, находящийся в области чувствительности индуктивного датчика, непосредственно влияет на амплитудную величину колебательного контура (иначе LC-генератора), формируя выходной аналоговый сигнал.

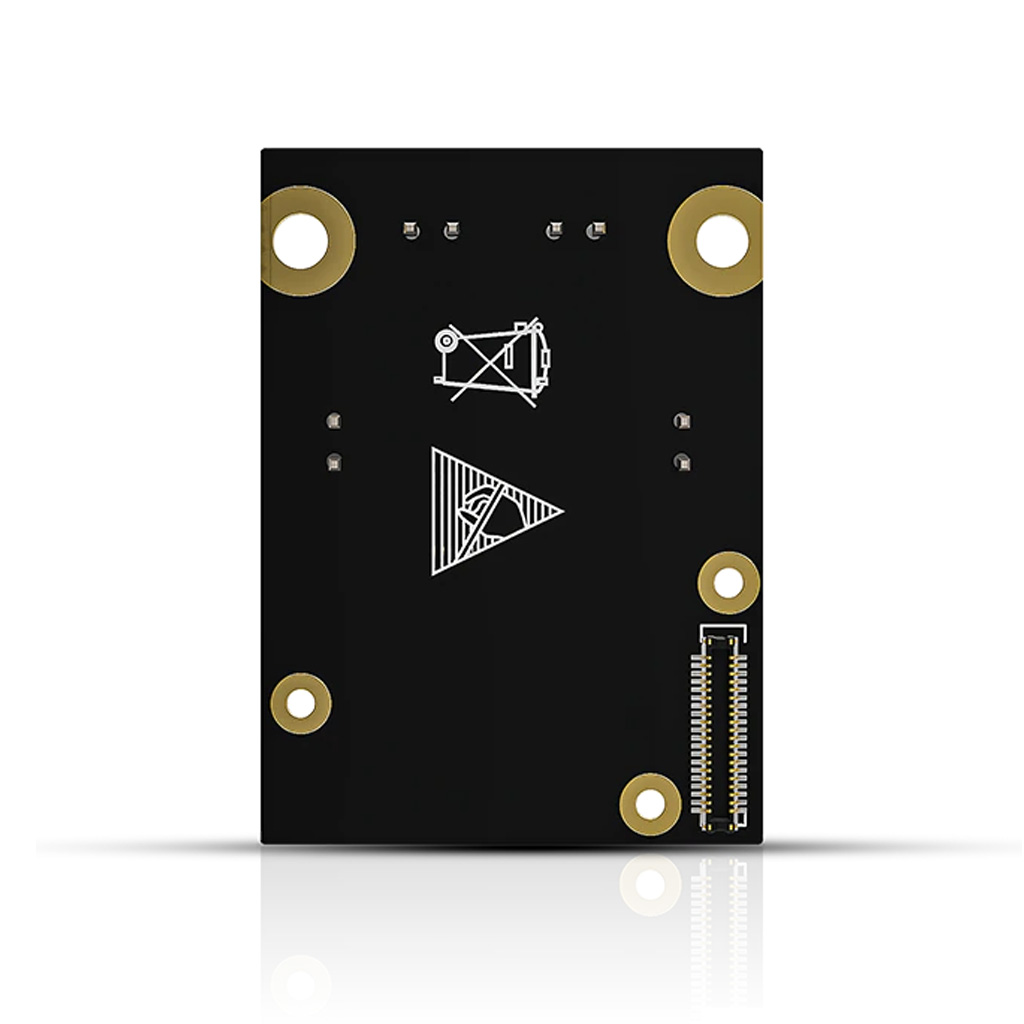

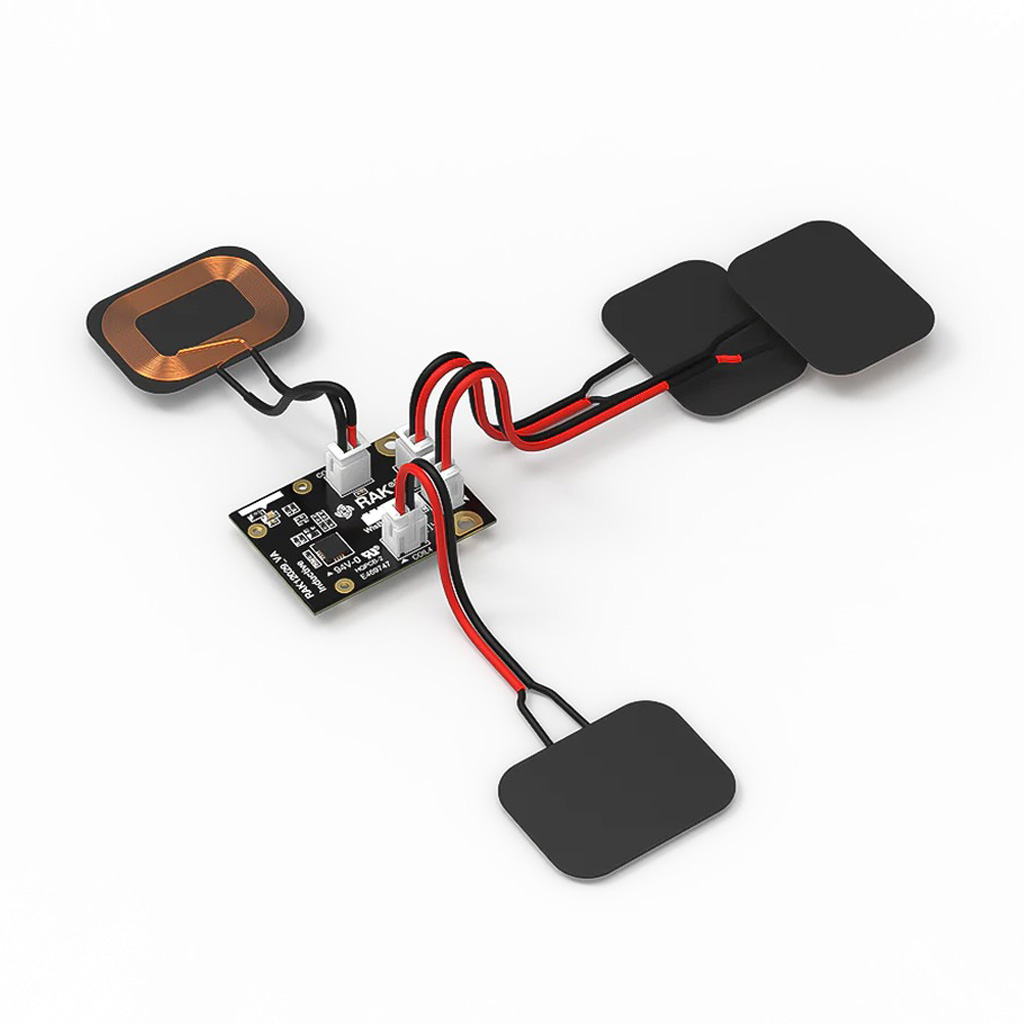

Индуктивный датчик RAK12029 WisBlock Sensor располагает 4 независимыми друг от друга LC-каналами, позволяет создавать приложения для измерения состояния магнитного поля в одной, двух, или сразу трёх плоскостях. Аналоговые данные для каждого канала обрабатывается и оцифровывается высокоточным 28-разрядным АЦП, интегрированным в чипе LDC1614 TI. Выводимые в памяти числовые значения рассчитываются пропорционально установленной частоте, и доступны для считывания ядру платформы WisBlock Core через скоростную последовательную шину I2C. Модуль имеет настройку чувствительности с регулировкой частоты и времени преобразования, определяющие точность итоговых значений. Также чип LDC1614 индукционного датчика RAK12029 оснащём аппаратным входом управления режимом энергосбережения и выходом сигналов прерывания обратной связи.

Технические характеристики

Комплектация

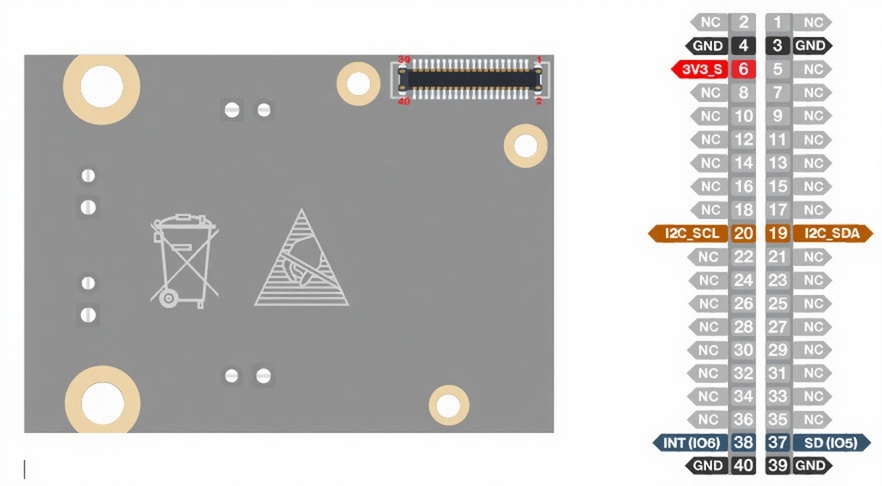

Функциональное определение выводов 40-контактного разъёма модуля RAK12029

Адрес обращения к датчику RAK12029 WisBlock Inductive Sensor в синхронной цифровой шине I2C — 0х2Ah (по умолчанию), 0х2Bh (настраиваемый).

Образец монтажа

Модуль RAK12029 спроектирован для установки в слот любой базовой платы WisBlock Base, кроме миниатюрной RAK19003 Mini без порта WisIO. На лицевой стороне RAK12029 и прочих съёмных модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка находится рядом с коннектором.

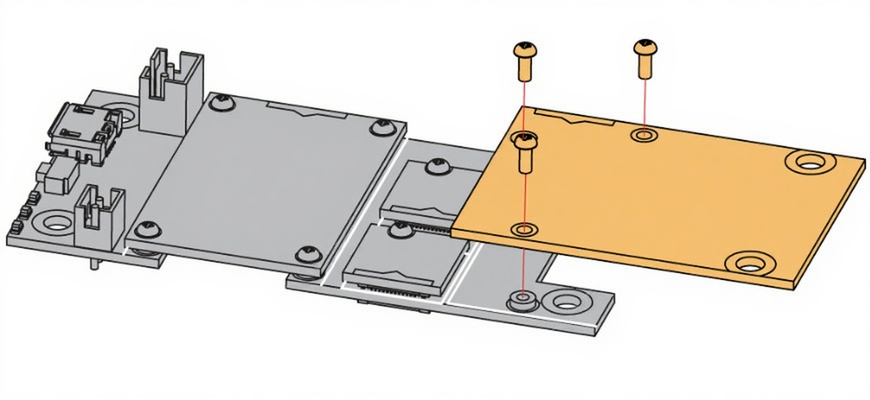

На изображении показан способ крепления RAK12029 к верхней стороне RAK5005-O.

Принципиальная схема модуля RAK12029 WisBlock Индуктивный датчик

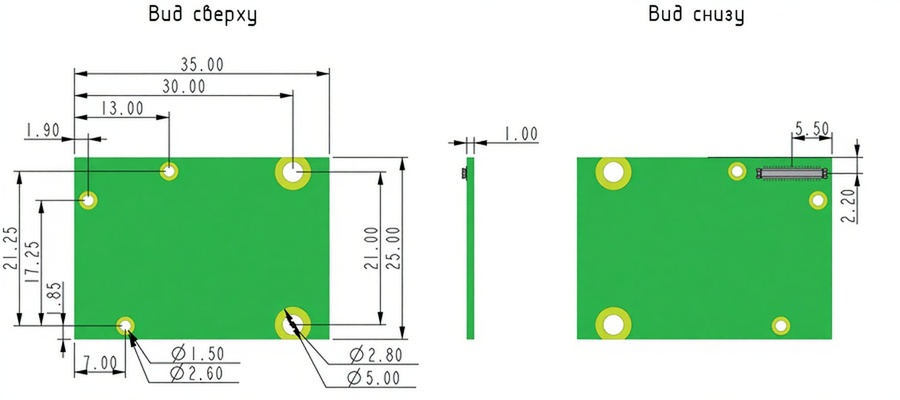

Физические размеры, мм

Программное обеспечение

1. Примеры программирования индуктивного датчика RAK12029 WisBlock Inductive Sensor;
2. Подключаемая библиотека RAK12029-LDC1614, совместимая с Ардуино;

Техническая документация

1. Спецификация 4-канального цифрового индукционного преобразователя LDC1614 Texas Instriments (англ., PDF, Datasheet);
2. Краткое руководство пользователя модуля RAK12029 Inductive Sensor;

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя системы WisBlock;
3. Инструкция по созданию индивидуальных модулей WisBlock IO;
