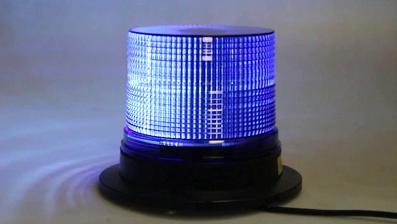

Простой и доступный модуль, который может найти много различных вариантов применения. Оригинальный ярко-синий цвет светодиодов и
переменная яркость свечения дает эффект секретного прибора военных или спецслужб.

Модуль может быть использован как в игрушках и игровых автоматах, так и в качестве визуальной сигнализации в различных конструкциях и проектах.

Краткое описание

Схема модуля построена на широко известной микросхеме - ОУ LM358. Частота включения/выключения светодиодов изменяется с помощью подстроечного резистора, причем переключение производится плавно и приятно для восприятия. Режим работы маяка симметричный, т.е. период свечения по длительности равен выключенному состоянию. Минимальная частота включения равна примерно 1 раз в секунду, при этом скорость нарастания яркости (и затухания) примерно 0,5 секунды и не зависит от длительности периода включения (выключения), при максимальная частота- постоянное свечение, т.е. при полностью повернутом движке резистора все светодиоды горят постоянно.

Напряжение питания, В - 12
Потребляемый ток, мА включен/выключен - 80/12
Количество светодиодов, шт. - 8
Размеры (Д х Ш), мм - 42 х 29

Внимание! Цвет проводов соединительного кабеля питания не должен Вас вводить в заблуждение: руководствуйтесь тем, что правильная полярность отображена на печатной плате рядом с разъемом! Неправильное подключение питания приведет к повреждению транзистора и микросхемы, установленных на плате!

------------------
КВЛЕ0299:500
