Электронный термостат предназначен для поддержания определенной температуры в заданном диапазоне и может быть использован в различных системах автоматического управления, как с нагревательными, так и охлаждающими приборами в качестве объекта управления.
К этому термостату имеется пластиковый корпус. Купить его можно ТУТ
Краткое описание:
Электронный термостат построен на хорошо известном микроконтроллере STM8S003F3P6 компании STMicroelectronics, в качестве источника опорного напряжения термодатчика и для питания микросхемы используется линейный стабилизатор с малым падением напряжения AMS1117 от Advanced Monolithic Systems

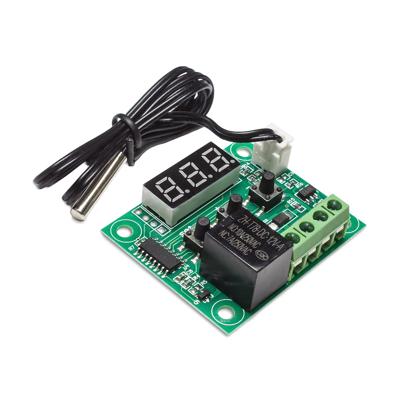

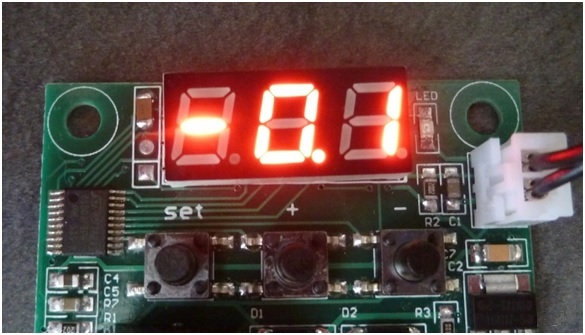

На печатной плате установлены 3 светодиодных семисегментных индикатора красного свечения с высотой символов 8 мм, кнопки управления «Set», «+» и «-». Для управления нагрузкой используется реле с нормально разомкнутыми (NO) контактами, нагрузка подключается к винтовым клеммам. Кабель питания подключается так же к винтовым клеммам. В качестве датчика температуры используется подключаемый к установленному на плате разъему резистивный герметичный датчик.

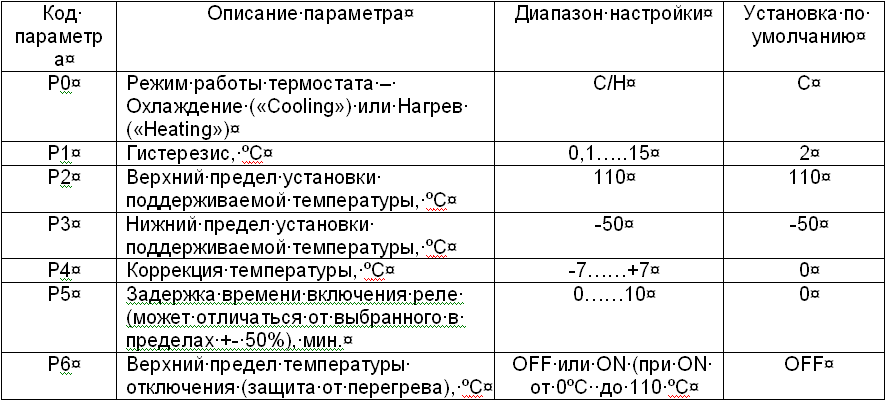

Термостат может работать как в режиме контроля нагрева, так и в режиме контроля охлаждения. Выбор режима и некоторые другие функции программируются кнопками управления в соответствии с нижеприведенной таблицей.
Основные характеристики:
Диапазон измерения и программирования температуры: -50 +110 С;
Точность измерения, С
- в диапазоне -9,9 до 99,9: 0,1 С
- вне этого диапазона: 1,0 С.
Гистерезис: 0,1 – 15 С;
Точность гистерезиса: 0,1 С;
Разрядность индикации
Частота обновления: 0,5 с;
Напряжение питания (постоянное): 12 В;
Ток покоя: < 30 мА;
Рабочий ток: 65 мА;
Коммутируемый ток: 5 А при 220 В, 15 А при 14 В постоян.;
Датчик температуры (герметичный терморезистор): NTC 10 кОм, 0,5%;
Размер платы: 48 х 40 х 16 мм;
Длина кабеля датчика: 500 мм.
Управление термостатом:
Режим работы термостата следующий: при включении термостата в режиме «Охлаждения», задается верхняя граница температурного диапазона, т.е. пока температура будет ниже установленной на дисплее термостата, контакты реле находятся в разомкнутом состоянии. Как только измеренная датчиком температура сравнится со значением уставки термостата, реле сработает и контакты замкнутся. Реле будет удерживать контакты в замкнутом состоянии до снижения температуры на величину установленного гистерезиса или на 2 ?С, как установлено по умолчанию производителем.
Работа термостата в режиме «Нагрев» полностью аналогична, только в качестве уставки задается температура нижней границы диапазона регулирования.
Дисплей, помимо индикации температуры, может также отображать следующую информацию: «LLL»- датчик температуры не подключен или измеряемая температура ниже - 50 ?С, «HHH» - измеряемая температура превышает +110 ?С

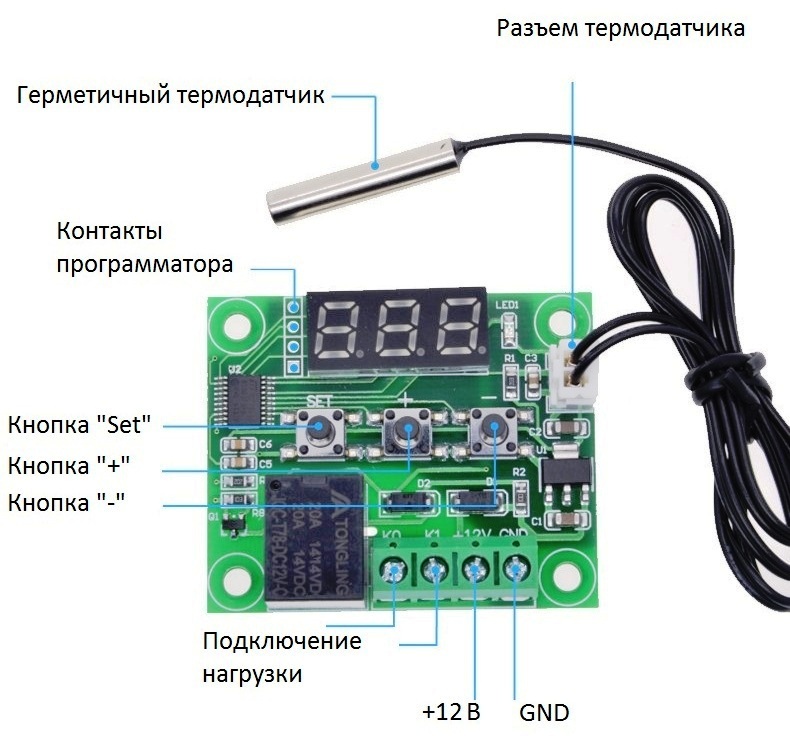

На печатной плате устройства расположены 3 кнопки управления «Set», «+» и «-».
Для установки температуры срабатывания реле необходимо кратковременно нажать кнопку «Set», после чего кнопками «+» и «-» выставить необходимое значение температуры. Закончив установку опять кратковременно нажать кнопку «Set» или не нажимать никакие кнопки в течении 5 секунд.
При срабатывании реле и замыкании контактов на плате зажигается светодиод красного цвета.
Программирование режимов работы термостата:
Термостат имеет ряд параметров, состояние которых можно перепрограммировать. Измененные параметры сохранятся в энергонезависимой памяти.
Для входа в режим программирования необходимо нажать и удерживать в течение 5 секунд кнопку «Set», после чего кнопками «+» и «-» выбрать код параметра меню (Р0-Р6). Далее, для настройки параметра, нажать кнопку «Set» и кнопками «+» и «-» изменить значение параметра. Для сохранения настроек необходимо нажать и удерживать кнопку «Set» 5 сек или не нажимать никакие кнопки тоже 5 секунд.
Параметры:
Р0 – режим работы термостата Охлаждение/Нагрев. При изменении параметра логика работы термостата инвертируется.
P1- гистерезис переключения 0,1 — 15,0?С, по умолчанию 2,0?С. Параметр устанавливает «задержку» в градусах исполнении команды включения реле. Установка значения меньше чем уставка приведет к более редкому включению реле и нагрузки в ущерб точности поддержания температуры.
P2 - максимальная уставка температуры -45?С 110?С, по умолчанию 110?С. Позволяет сузить диапазон уставки сверху.
P3 - минимальная уставка температуры -50?С 105?С, по умолчанию -50?С. Позволяет сузить диапазон уставки снизу.
P4 - коррекция измеряемой температуры -7,0?С 7,0?С, по умолчанию 0,0?С. Позволяет проводить простейшую калибровку для повышения точности измерения (только сдвиг характеристики).
P5 - задержка срабатывания в минутах 0-10мин, по умолчанию 0мин. Необходимо для установки задержки срабатывания исполнительного механизма, где это критично, например компрессор холодильника.
P6 - ограничение отображаемой температуры сверху (перегрев) 0?С-110?С, по умолчанию OFF
Сброс на заводские настройки:
Для сброса параметров на настройки «по умолчанию» (заводские настройки) необходимо провести следующие действия:
1. Отключить питание
2. Нажать и удерживать кнопки «+» и «-»
3. Не отпуская кнопок включить питание термостата
4. На дисплее появятся символы «888», после чего отобразится текущая температура.
5. Отключить питание.

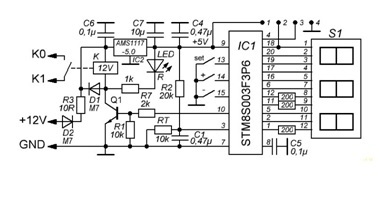

Схема электрическая
Альтернативные модели термостатов »»»
------------------
СЕЕД12154:305
Модуль RA070. Электронный термостат XH-W1209
