Orange Pi PC 2

Появилась новая плата Orange – Orang Pi Pc 2 на базе нового более мощного четырехъядерного процессораAllwinner H5Cortex A53. Плата является обновлением популярнойплаты Orange Pi PCc более быстрым64-битным ARM процессором, c поддержкой гигабитного Ethernet и 8 Мбит SPI flash. В плате отсутствует встроенный WiFi.


Характеристики Orange Pi PC 2:

• Сокет —Allwinner H5четырехъядерный процессор Cortex A53 с графическим процессором ARM Mali-450MP4;
• Оперативная память – 1 Гб DDR3;
• Внутренняя память –8МбитSPI NOR Flash+поддержка micro SD карт до 64 Гб;
• Видео выход — HDMI 1.4 с поддержкойCEC, AV порт;
• АудиоI/O – HDMI, AV порт, встроенный микрофон;
• Сетевые подключения –Гигабитный Ethernet;
• USB – 3x USB 2.0 хост порт, 1x micro USB OTGпорт;
• Камера —MIPI CSIинтерфейс;
• Расширение —40-контактный разъем совместимый сRaspberry Pi;
• Отладка — 3-контактный UARTразъем для последовательной консоли
• Разное – ИК-приемник; кнопка питания; индикатор питания и состояния
• Питание —5 В/2 А через разъем barrel, портmicro USB OTG не предназначен для питания;
• Размеры – 85 х 55 мм;
• Вес – 38 грамм.

Список поддерживаемых ОС.



Заметим, что в этом спискенет ни Raspbian, ни Armbian (самый популярный для плат Orange Pi). Это связано с тем, что Allwinner H5 является новым процессором и поэтому прошивки появятся позднее.

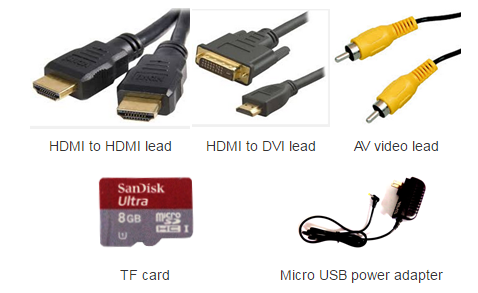

Для запуска компьютера Вам потребуются следующие аксессуары



Загрузка ОС осуществляется с SD-карты, на которую необходимо загрузить образ. Вставьте карту в ваш компьютер.Размер TF должен быть больше, чем размер образа ОС, как правило, 8 Гб или больше.
Далее форматирование карточки в Linux. Запускаем
fdisk –l /dev/sdx
для проверки подсоединения карты.
Далее отключаем все разделы диска:
umount /dev/sdxx
Запускаем для конфигурации карты:
sudo fdisk /dev/sdx
командаdдля удаления разделов;
командаnдля создания раздела;
командаwдля сохранения изменений;
Для форматирования созданного раздела:
sudo mkfs.vfat /dev/sdx1
Скачиваем необходимый образ. И распаковываем.
Затем записываем образ ОС на карту
sudo dd bs=4M if=[path]/[imagename] of=/dev/sdx
Подключаем к Orange Pi все необходимые провода и устройства, как показано на рисунке ниже.



Orange Pi Pc 2 готова к работе.

Сравнение моделей Orange Pi:

	CPU	Wi-Fi	LAN	SATA	EMMC	RAM
Pi PC 2	AllWinner H5 64 Бита	Нет	1000 Мб/сек	Нет	Нет	1 Гб
Pi Plus 2E	AllWinner H3	Есть	1000 Мб/сек	Нет	16 Гб	2 Гб
Pi Zero	AllWinner H2+	Есть	100 Мб/сек	Нет	Опционально	256/512 Мб
Pi PC Plus	AllWinner H3	Есть	100 Мб/сек	Нет	8 Гб	1 Гб
Pi Lite	AllWinner H3	Есть	Нет	Нет	Нет	0,5 Гб
Pi Plus 2	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	2 Гб
Pi Plus	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	1 Гб
Pi PC	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi 2	AllWinner H3	Есть	100 Мб/сек	Нет	Нет	1 Гб
Pi 2 mini	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi	AllWinner A20	Есть	1000 Мб/сек	Да	Нет	1 Гб
Pi mini	AllWinner A20	Нет	1000 Мб/сек	Нет	Нет	1 Гб

------------------
