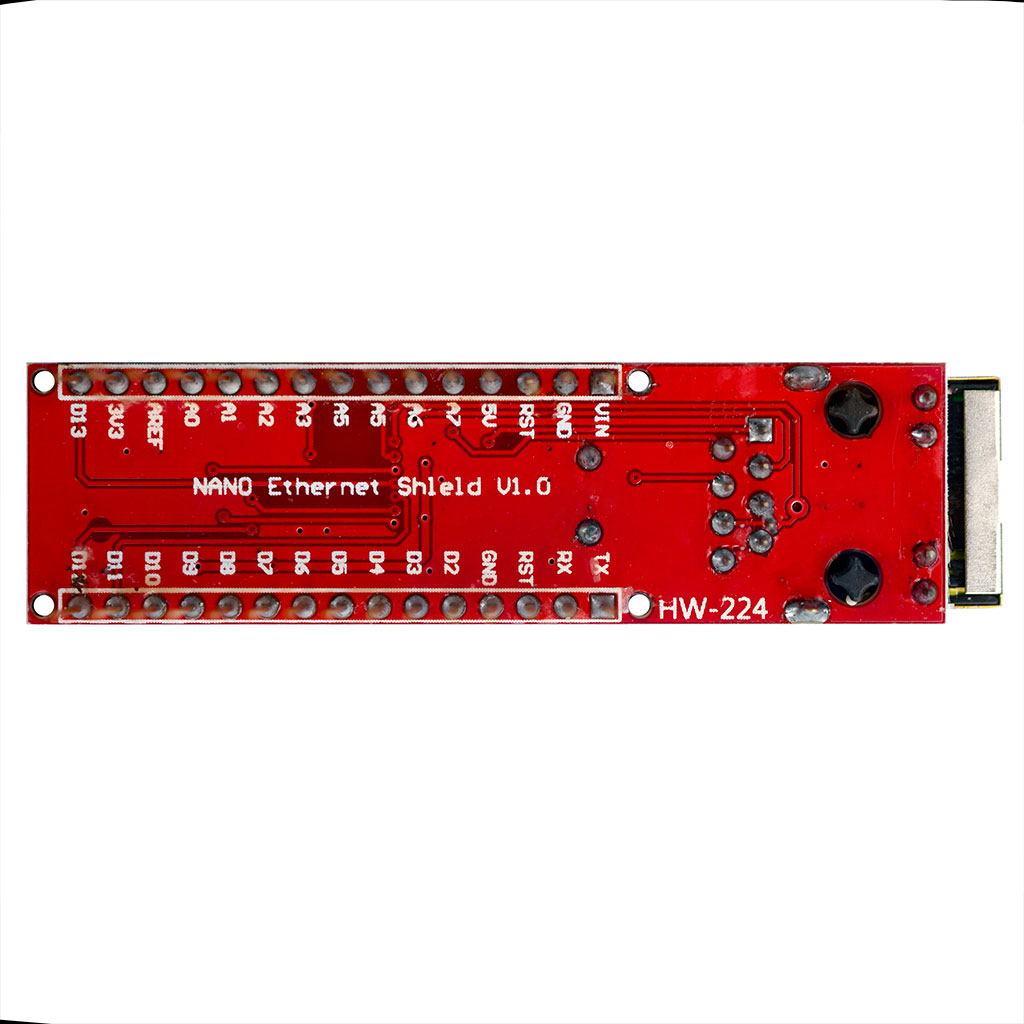

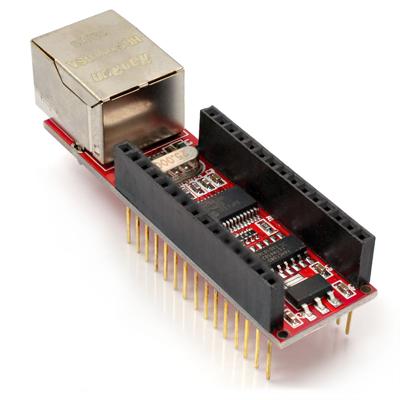

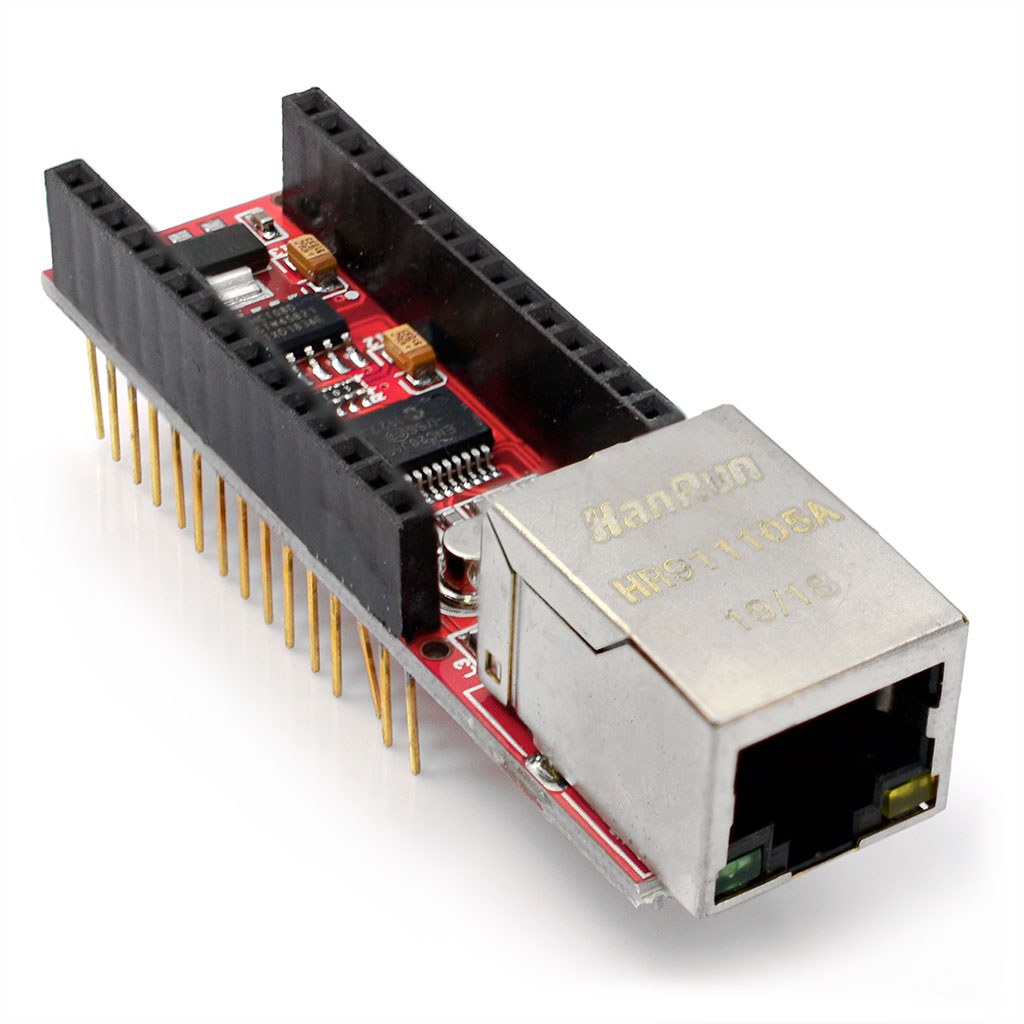

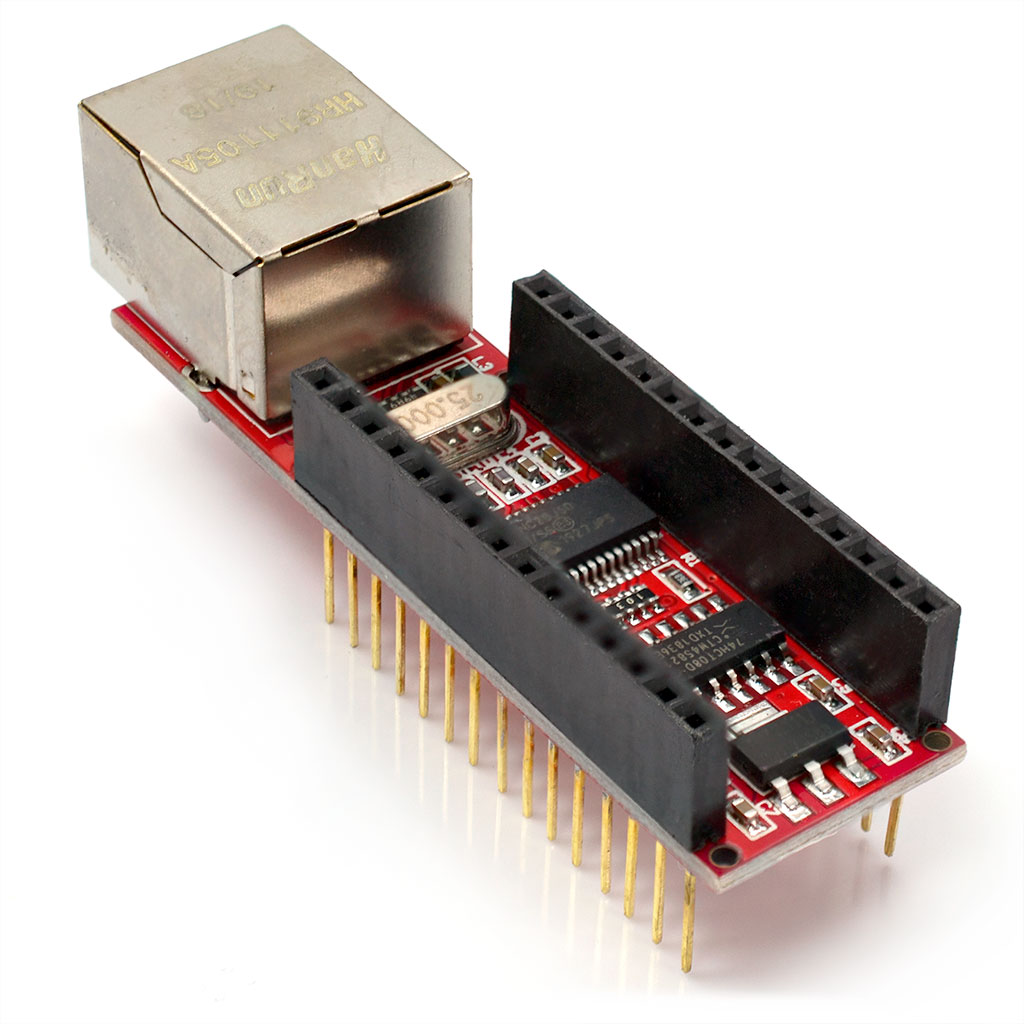

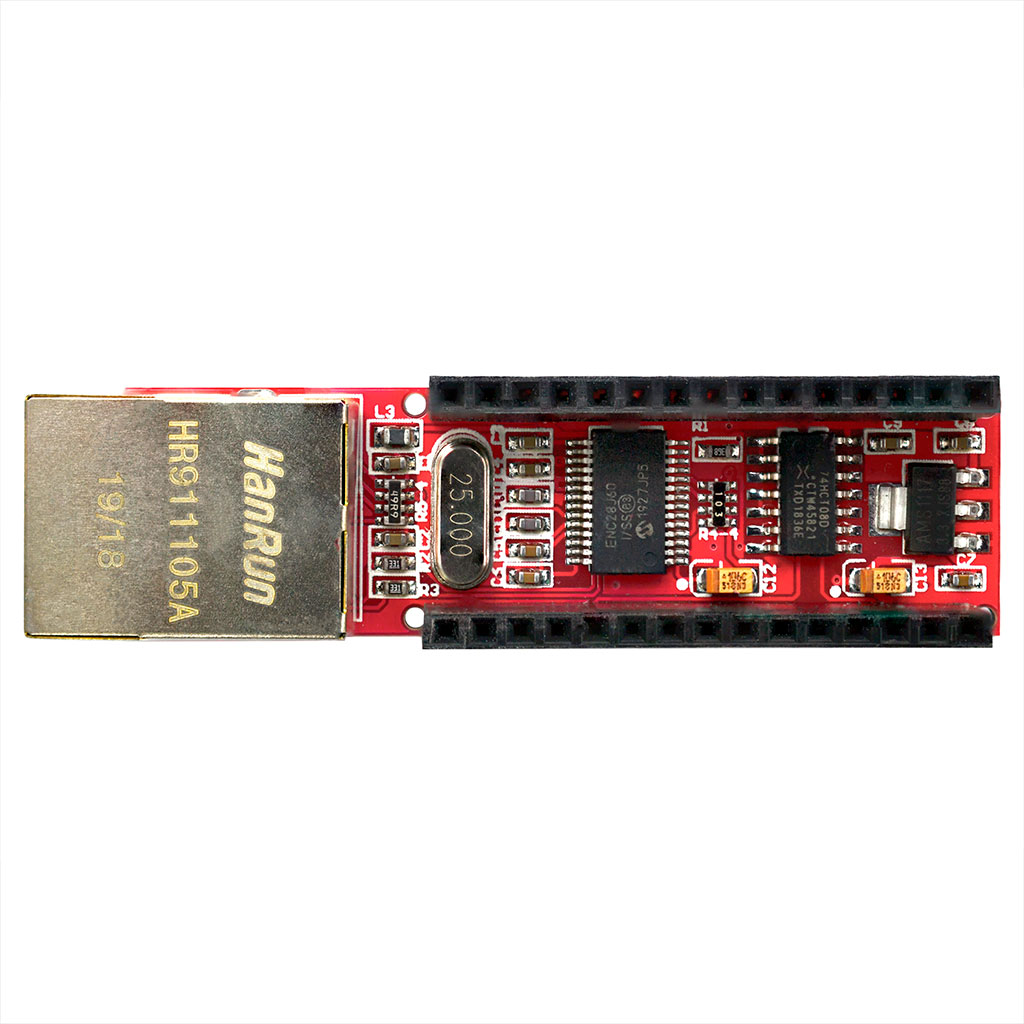

Схема подключения датчика



И скетч отправки данных

#include

byte mac[] = { 0x94, 0xDE, 0x80, 0x3A, 0x90, 0xC9 }; //MAC-адресArduino
const unsigned long postingInterval = 600000; // интервал между отправками
// данных - 10 минут
// IP-адрес, назначаемый Ethernet shield:
byte ip[] = { 192, 168, 0, 119 };
// IP-адрес, dns сервера:
byte sdns[] = { 192, 168, 1, 1 };
// адрес шлюза:
byte gateway[] = { 192, 168, 0, 28 };
// маска:
byte subnet[] = { 255, 255, 255, 0 };

IPAddress server(94,19,113,221); // IP сервера
//IPAddress server(91,122,49,168); // IP сервера
EthernetClient client;
unsigned long lastConnectionTime = 0; // время последней передачи данных
boolean lastConnected = false; // состояние подключения
char replyBuffer[160];

void setup()
{
Serial.begin(9600);
// Ethernet connection:
Ethernet.begin(mac,ip,sdns,gateway,subnet);
// секунда для инициализации Ethernet
delay(1000);
//первое соединение через 15 секунд после запуска
lastConnectionTime = millis()-postingInterval+15000;
}

void loop()
{
//если не подключены, и прошло определенное время, то делаем замер,
//переподключаемся и отправляем данные
if (!client.connected() && (millis() - lastConnectionTime > postingInterval))
{
//формирование HTTP-запроса
memset(replyBuffer, 0, sizeof(replyBuffer));
strcpy(replyBuffer,"ID=");
//Конвертируем MAC-адрес
for (int k=0; k<6; k++)
{
int b1=mac[k]/16;
int b2=mac[k]%16;
char c1[2],c2[2];

if (b1>9) c1[0]=(char)(b1-10)+"A";
else c1[0] = (char)(b1) + "0";
if (b2>9) c2[0]=(char)(b2-10)+"A";
else c2[0] = (char)(b2) + "0";

c1[1]="\0";
c2[1]="\0";

strcat(replyBuffer,c1);
strcat(replyBuffer,c2);
}
strcat(replyBuffer,"&");
strcat(replyBuffer,"3351C4BA0200003B");
strcat(replyBuffer,"=");
char temp[3];
double tmpd=(analogRead(A0)*5.0/1024)*100-273.15;
int tmpi=int(tmpd);
itos(tmpi,temp);
strcat(replyBuffer,temp);
strcat(replyBuffer,"\0");
//отправляем запрос
httpRequest();
}
//храним последнее состояние подключения
lastConnected = client.connected();
}
// функция отправки запроса
void httpRequest() {
if (client.connect(server, 80))
{
// send the HTTP POST request:
client.println("POST http://narodmon.ru/post.php HTTP/1.0");
client.println("Host: narodmon.ru");
client.println("Content-Type: application/x-www-form-urlencoded");
client.print("Content-Length: ");
client.println(len(replyBuffer));
client.println();
client.println(replyBuffer);
client.println();
lastConnectionTime = millis();
}
else
{
client.stop();
}
}

// размер данных
int len(char *buf)
{
int i=0;
do
{
i++;
} while (buf[i]!="\0");
return i;
}
// функция int to string
void itos(int n, char bufp[3]) //
{
char buf[3]={"0","0","\0"};
int i = 1;
while (n > 0)
{
buf[i] = (n % 10)+48;
i--;
n /= 10;
}
for (i=0; i<3; i++)
bufp[i]=buf[i];
}

Для передачи данных на сайт «Народный мониторинг» мы используем резервный протокол передачи HTTP POST/GET на URL:http://narodmon.ru/post.php.
При этом HTTP-заголовки для POST будут следующими:
POST http://narodmon.ru/post.php HTTP/1.0\r\n
Host: narodmon.ru\r\n
Content-Type: application/x-www-form-urlencoded\r\n
Content-Length: NN(кол-во байт в строке данных ниже)\r\n
\r\n
ID=MAC&mac1=value1&...&macN=valueN[&time=UnixTime][&name=NAME][&lat=LAT][&lng=LNG]
Скетч запускает Ethernet-соединение, плата получает IP-адрес в Сети, один раз в 5 минут считываются данные с датчика температуры, формируется строка с данными для отправки на сервер «Народный мониторинг», и данные отправляются с использованием протокола HTTP POST.
Теперь авторизуемся на сайте, используя логин и пароль, выбираем команду менюДатчики Мои Датчики Добавить устройствои вводим MAC-адреснашего устройства. Если данные уже были отправлены на сайт, устройство будет добавлено.



Затем выбираем тип данных для нашего датчика (температура), устанавливаем доступ к показаниям (приватный), указываем название устройства и выполняем привязку к карте устройства мониторинга, указав полный адрес щелчком по строке с адресом. После чего выбираем опциюпоказать на карте и в случае необходимости корректируем положение на карте с помощью плавающего меню



Через некоторое время мы можем посмотреть временной график изменения данных датчика на нашем устройстве. Для этого выбираем команду меню: Пpoфиль - Мои Датчики и значок графика для выбранного датчика.
