Модуль RC050 / Программатор ST - Link V2 Mini.

Код товара: CTTL12808
Бренд: DIY
Есть в наличии Есть в наличии
Модуль RC050 / Программатор ST - Link V2 Mini.
320 c   759 c
320 c   759 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Модуль RC050 / Программатор ST - Link V2 Mini.

Обратите внимание на близкий
по назначению товар:


Модуль RC0128. Altera USB Blaster.

Модуль RC0128. Altera USB Blaster.

Модуль RC0151. AVR JTAG ICE программатор-отладчик

Модуль RC0151. AVR JTAG ICE программатор-отладчик
Модуль RC050 / Программатор ST - Link V2 Mini.  Модуль RC050 / Программатор ST - Link V2 Mini.  Модуль RC050 / Программатор ST - Link V2 Mini.

Описание

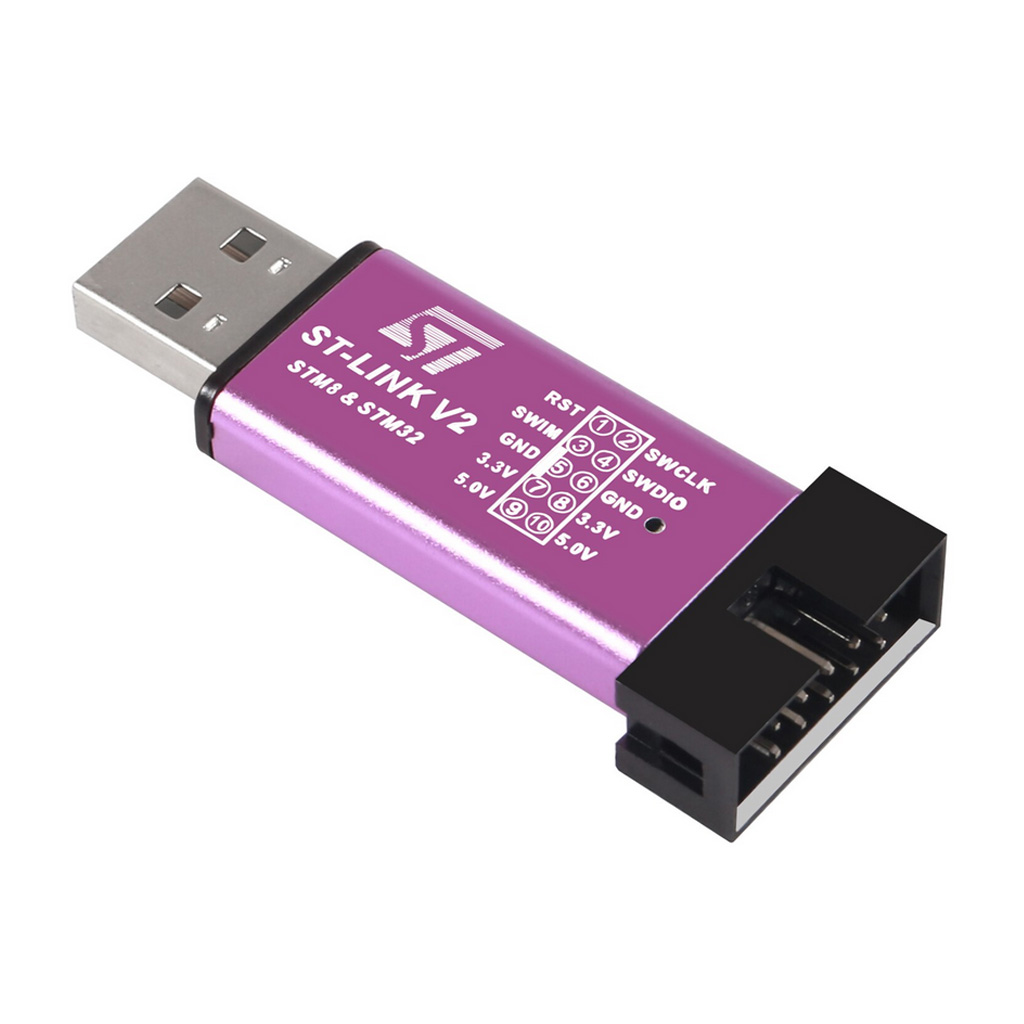

Миниатюрный одноплатный внутрисхемный программатор - отладчик ST-LINK V2 Mini в металлическом корпусе, предназначенный для использования вместе с чипами семейства STM8 и STM32, имеющими внутреннюю архитектуру ARM. Оснащён двухрядным 10-контактным разъёмом IDC с шагом 2.54мм для прямого проводного подключения к программируемым устройствам. ST-LINK V2 Mini поддерживает интерфейсы SWIM и SWD, легко подключается к ПК через порт USB 2.0.


Основные достоинства


  • Встроенный самовосстанавливающийся предохранитель 500мА, предотвращающий нанесение вреда схеме в случае короткого замыкания;
  • Двухконтурный выход напряжения (3.3В/5В), упрощающий программирование/отладку;
  • Стандартный интерфейс USB для прямого подключения к ПК;
  • Производительность в режимах
  • Отладка: полноскоростной, пошаговое выполнение, точка останова, просмотр переменных и регистров, и т.д.;
  • Программирование: поддержка FLASH ROM, EEPROM, AFR, и т.д.;
  • USB 2.0 в сочетании с интерфейсами SWIM/SWD: быстрый отклик в режиме отладки и быстрая скорость в режиме программирования;
    •
  • Обновляемая прошивка
  • Прошивка обновляется для увеличения количества в будущем совместимых устройств;
  • Автоматическое обновление;
    •
  • Поддерживаемое ПО
  • ST-LINK Utility v2.0 (или старше);
  • STVD версии 4.2.1 (или старше);
  • STVP версии 3.2.3 (или старше);
  • IAR EWARM ревизия 6.20 (или старше);
  • IAR EWSTM8 ревизия 1.30 (или старше);
  • KEIL RVMDK ревизия 4.21 (или старше);
  • ATOLLIC;
  • TASKING;
    •
  • Поддерживаемые устройства
  • Все устройства STM8 с интерфейсом SWIM;
  • Все устройства STM32 с интерфейсом SWD;
    •

    • Технические характеристики


  • Модель: ST-LINK V2 Mini / совместимый аналог;
  • Питание: 5В USB;
  • Ток нагрузки, макс.: 500 мА;
  • Встроенный контроллер: STM32F103C8T6 / APMF103C8T6 / аналог;
  • Уровень выходного напряжения: 3.3В и 5В;
  • Интерфейсы: SWIM (STM8), SWD(STM32), USB 2.0;
  • Коммутационный разъём: IDC-10 2х5 контактов с шагом 2.54мм (0.1");
  • Индикация: нормальное состояние/ошибка;
  • Материал корпуса: алюминиевый сплав;
  • Цвет корпуса: случайный;
  • Температура эскплуатации: -20°C ~ +70°C;
  • Размеры: 57 х 20.5 х 9 мм;
  • Вес: 21 г;
    •

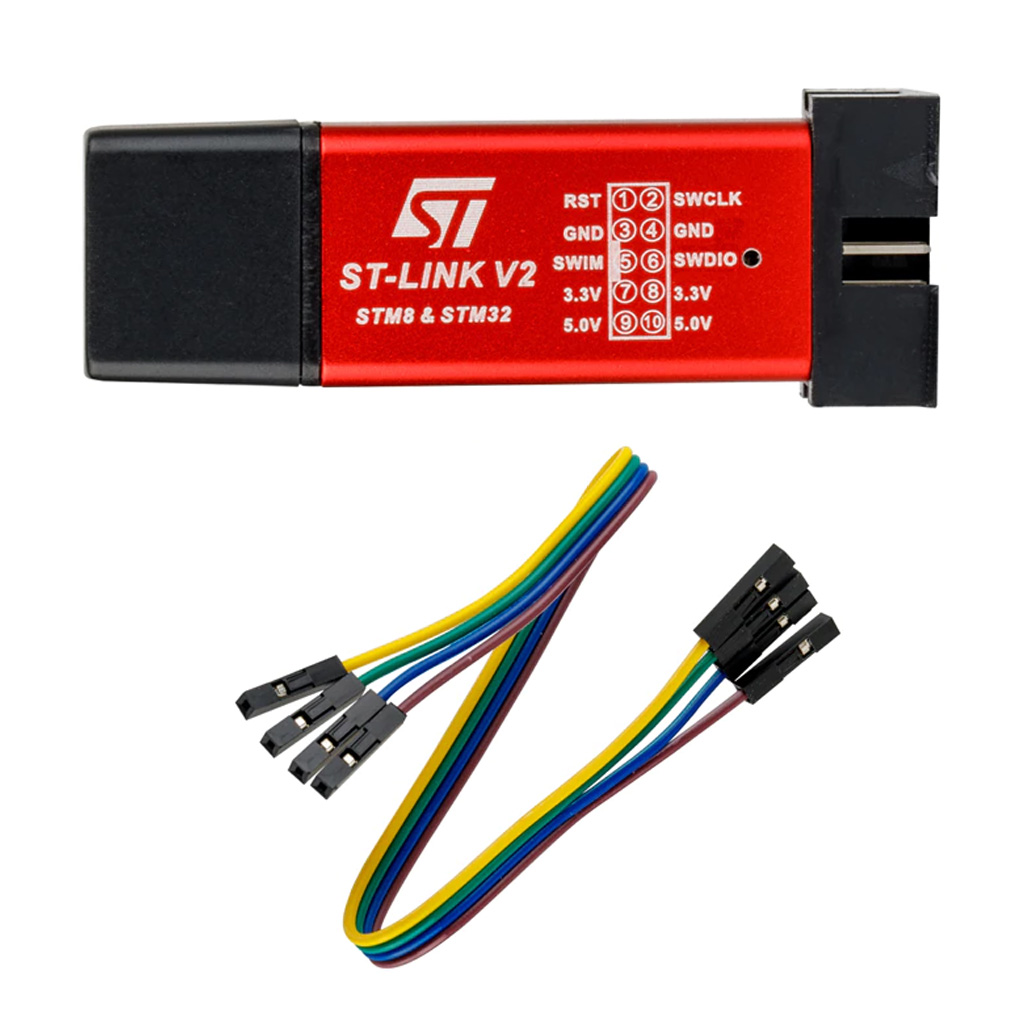

    Комплектация


  • Модуль ST-LINK/V2 Mini - 1 шт;
  • Кабель Dupont 4-проводный BLS-1 20 см - 1шт;
    •

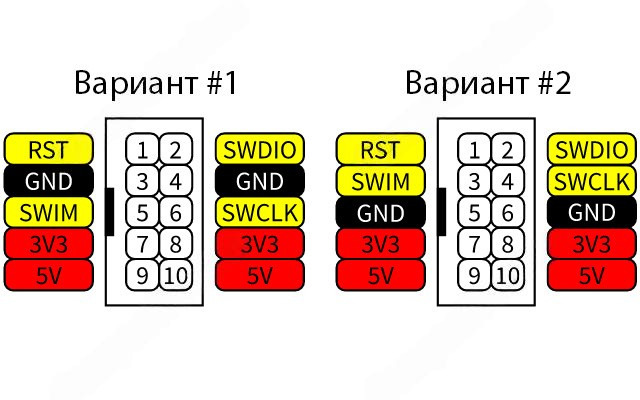

    Расположение и назначение выводов ST-LINK V2 Mini


    Программатор ST-LINK V2 Mini SWIM/SWD ARM STM8/STM32 Фото 4




    Подключение к приложениям STM8/STM32


    ST-LINK/V2 (mini) подключается к чипам STM8 через интерфейс SWIM

    Отладочный контакт Целевой контакт Описание
    RST MCU RESET STM8 RESET сброс
    GND GND STM8 GND общий
    SWIM MCU SWIM STM8 SWIM сигнальный
    3.3V MCU VCC STM8 VCC питание
    5.0V MCU VCC STM8 VCC питание



    ST-LINK/V2 (mini) подключается к чипам STM32 через интерфейс SWD

    Отладочный контакт Целевой контакт Описание
    SWDIO MCU SWDIO STM32 SWIM SWDIO сигнальный (данные)
    GND GND STM32 GND общий
    SWCLK MCU SWCLK STM32 SWD SWDCLK сигнальный (синхронизация)
    3.3V MCU VCC STM32 VCC питание
    5.0V - -

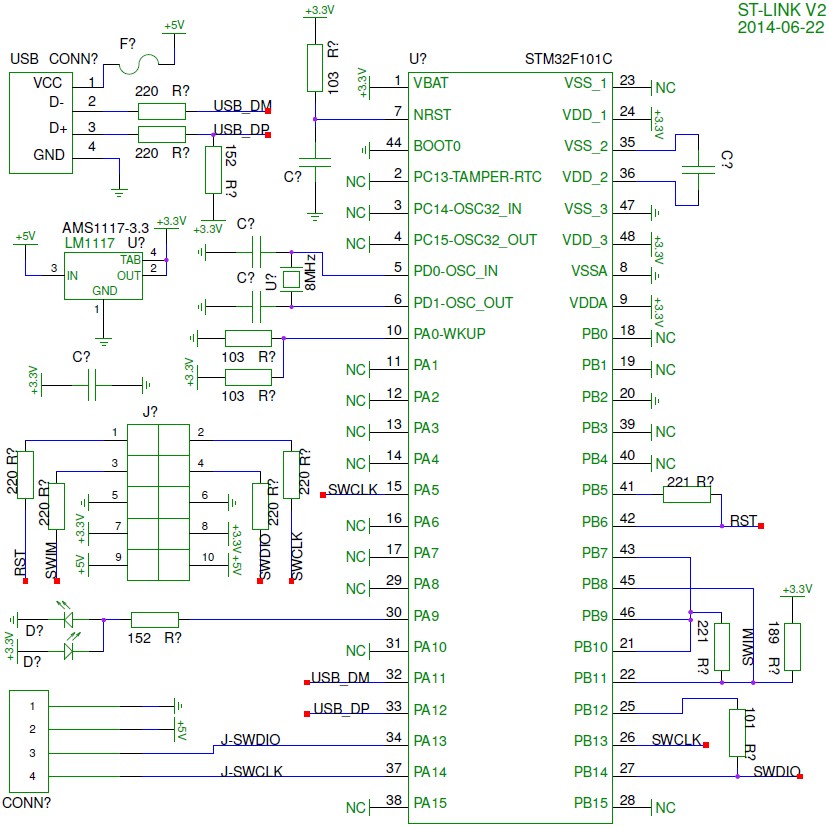

    Электрическая принципиальная схема ST-Link/V2 mini


    Электрическая принципиальная схема ST-Link/V2 mini

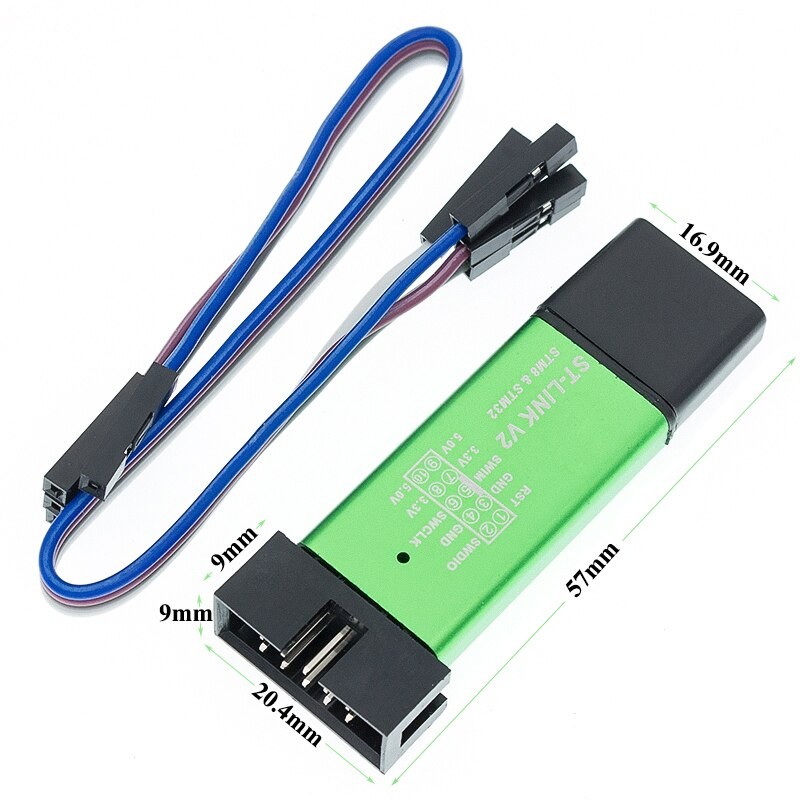

    Физические размеры, мм


    ST-Link/V2 mini Физические размеры, мм

    ------------------
