Модуль RF037. Модуль WiFi ESP-10 чип ESP8266
Код товара: CTTL12509Бренд: DIY
Есть в наличии| 480 c |
| 480 c |
 |
Обратите внимание на близкий |
|||
|
Модуль RF053. WiFi модуль ESP8266 ESP-07 |
WiFi модуль ESP8266-ESP-10, контроллер беспроводной связи на современном чипе ESP8266EX
В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас уже практически везде окружают разнообразные сети беспроводной связи, предлагающие нам возможность отправлять в Интернет или принимать из него различного рода цифровые данные, будь то музыкальные треки, фотографии, файлы с видеорядом или иную полезную информацию повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Стоит упомянуть о том, что технология беспроводной связи WiFi широкими шагами углубляется в контекст систем видеонаблюдения, позиционирования и безопасности, а также неустанно набирает обороты по интеграции в бытовой и промышленной электронике. Подхватив тенденцию развития, производители разнообразной "умной" техники стараются усовершенствовать наш быт средствами удалённого обмена данными, внедряют технологию в свои продукты, одновременно обучая их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).
Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. ESP-10 самодостаточен и лёгок в настройке. Он способен выполнять многие базовые операции приёмо-передачи по технологии WiFi. Пользователю достаточно выбрать требуемую конфигурацию модуля под поставленную задачу. Антенна может быть изготовлена в произвольном виде при проектировании.

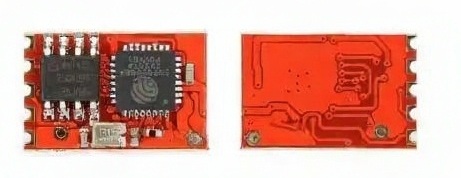

Модель ESP8266-10 — один из самых маленьких плат семейства радиопередатчиков ESP. Его физический размер составляет всего 15х10 мм, который аналогичен размерам карты памяти microSD!
Наличие встроенной памяти позволяет ESP8266-10 работать практически автономно и в некоторых случаях не зависеть от дополнительных внешних управляющих контроллеров. Конструктивно, ESP-8266EX представляет собой не программируемый контроллер, связанный с интегрированной в модуль микросхемой флеш-памяти, в которую записываются прошивка и пользовательские данные.
Особенности EPS-10
Аппаратная часть ESP-10 обладает рядом существенных ограничений, вследствие чего его можно причислить к разряду отладочных или узкоспециализированных плат. К одной из технических особенностей ESP8266-10 относится не предусмотренная возможность отключения модуля без принудительного разрыва рабочего питания. Модуль спроектирован таким образом, что может находиться исключительно в режиме запуска из встроенной флеш-памяти. Обновить прошивку модуля без вмешательства в его схему не возможно — контакт GPIO0, отвечающий за доступность перехода в режим программирования, жёстко привязан к высокоуровневому сигналу. Для его отвязки потребуется перерезать соответствующую дорожку и припаять к краям разреза размыкающий переключатель. В заводском исполнении, общение с модулем и его настройка доступны лишь посредством единственного последовательного интерфейса UART с передачей модемных АТ команд.
Технические данные

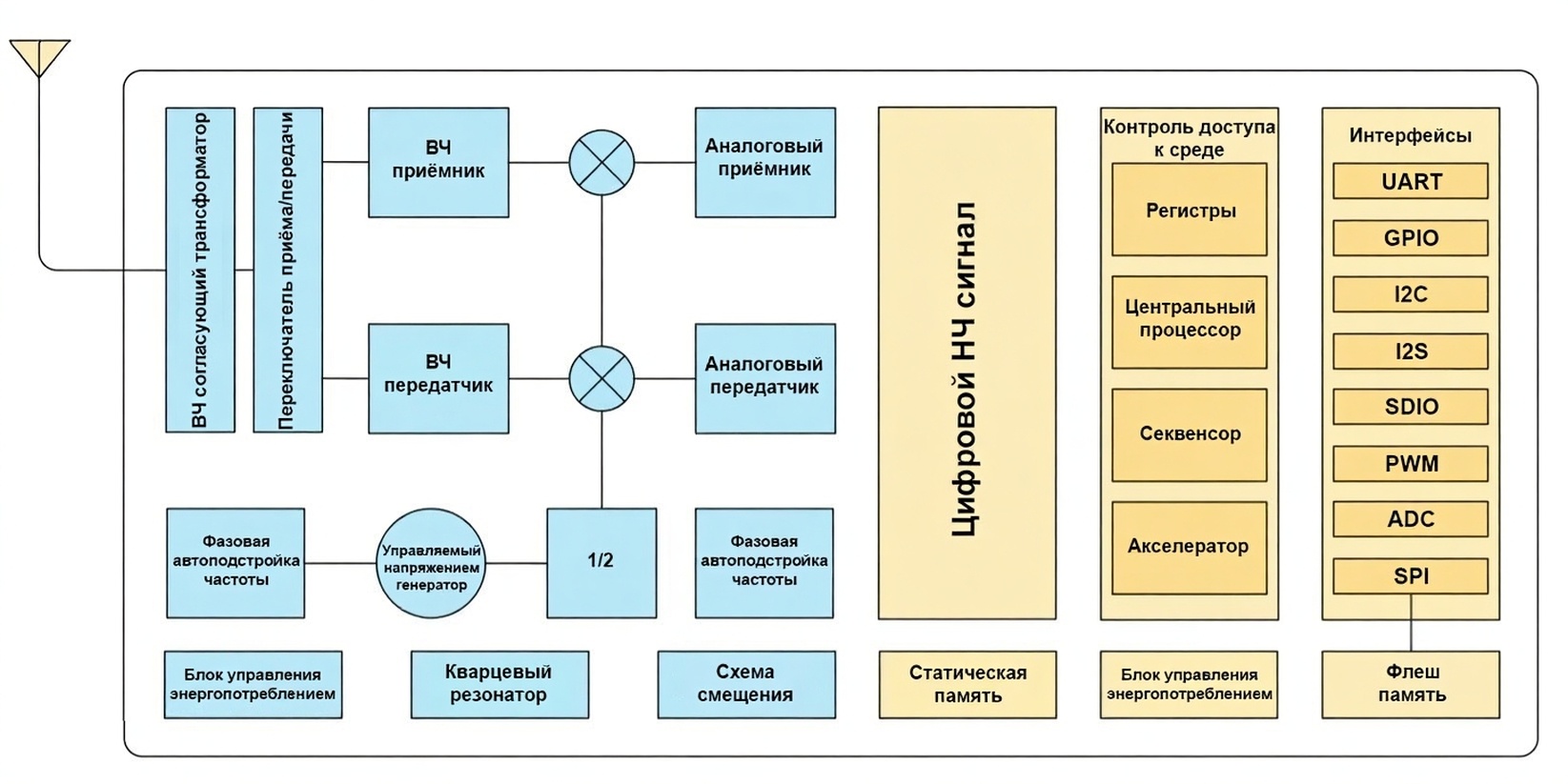

ESP8266EX функциональная блок-схема
|

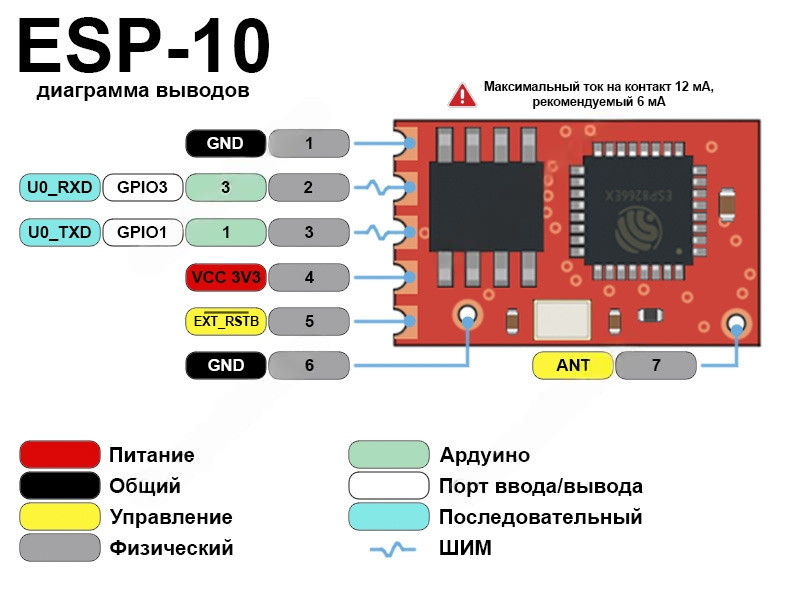

Распиновка ESP-10 (Диаграмма выводов)
Модуль ESP-10 обладает цифровыми выводами (контакты 2 и 3) общего назначения, работающими с логикой напряжений "1" и "0". Под единицей подразумевается входящее/исходящее напряжение +0.75*Vin-3.6 вольта, называемое высоким сигналом. Под нулём - входящее/исходящее напряжение -0.3-0.25*Vin вольт, называемое низким сигналом. Рекомендуемый ток отдельного вывода составляет 6 миллиампер, предельный ток - 12 миллиампер.
Примечание! Избегайте превышение значений максимального тока более 12 миллиампер и напряжения более 3.3 вольта, способного повредить микроконтроллер.
|
Специальные функции:
Режимы энергосбережения ESP8266EX
Кроме стандартных режимов полного функционирования и выключенного состояния, модуль ESP8266-10 поддерживает следующие энергосберегающие режимы:.
- Modem-sleep — настраивается для приложений, использующих функции ШИМ или I2S, заставляющие процессор работать. В случаях, когда WiFi-связь установлена и передача данных не требуется, схема Wi-Fi модема может быть отключена для экономии энергии. Например, в режиме DTIM3, когда ESP8266 "спит" 300 миллисекунд и просыпается на 3 миллисекунды для приёма от точки доступа пакетов беспроводных Маяков (Beacon), общее потребление тока составляет около 20мА.;
- Light-sleep — используется в задачах, в которых поддерживается соединение Wi-Fi и передача данных не требуется, при этом процессор может быть приостановлен. Например, режим коммутатора Wi-Fi. Общее среднее потребление тока составляет около 2 мА.;
- Deep-sleep — глубокий сон оптимален для приложений, которые не требуют подключения Wi-Fi и передают данные c большими задержками по времени. К таким задачам относятся датчики температуры, выполняющие измерения каждые 100 секунд. Например, когда ESP8266EX "спит" 300 секунд и просыпается для соединения с точкой доступа (около 0.3-1 секунды), общее среднее потребление тока намного меньше 1 мА.;
Режимы запуска модулей серии ESP
| Режим | CHIP_EN | GPIO15 | GPIO0 | GPIO2 |
| Загрузка через UART (прошивка) | высокий | низкий | низкий | высокий |
| Загрузка из флеш памяти | высокий | низкий | высокий | высокий |
| Режим SDIO, не используется в Arduino | высокий | высокий | не важно | не важно |
Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.
В модуле ESP-10 ни один из перечисленных в таблице контактов не доступен пользователю для управления (см. принципиальную схему). Чтобы воспользоваться возможностями микросхемы ESP8266EX в части её прошивки, потребуется знание и умение по самостоятельной доработке платы.
Добавление платформы ESP8266 в среду разработки ARDUINO IDE
Установка совместимых библиотек для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.
АТ команды ESP8266EX
В разделе расположены справочные документы, содержащие полный перечень АТ инструкций ESP8266 с подробным описанием для каждой из них. Все команды разделены на три основные группы:
- Основные АТ команды;
- WiFi AT команды;
- TCP/IP AT команды;
АТ инструкции ESP8266 v1.5.4 (англ., PDF)
AT инструкции ESP8266 v3.0.2 (англ., PDF)
АТ команды ESP8266 в примерах v1.3 (англ., PDF)

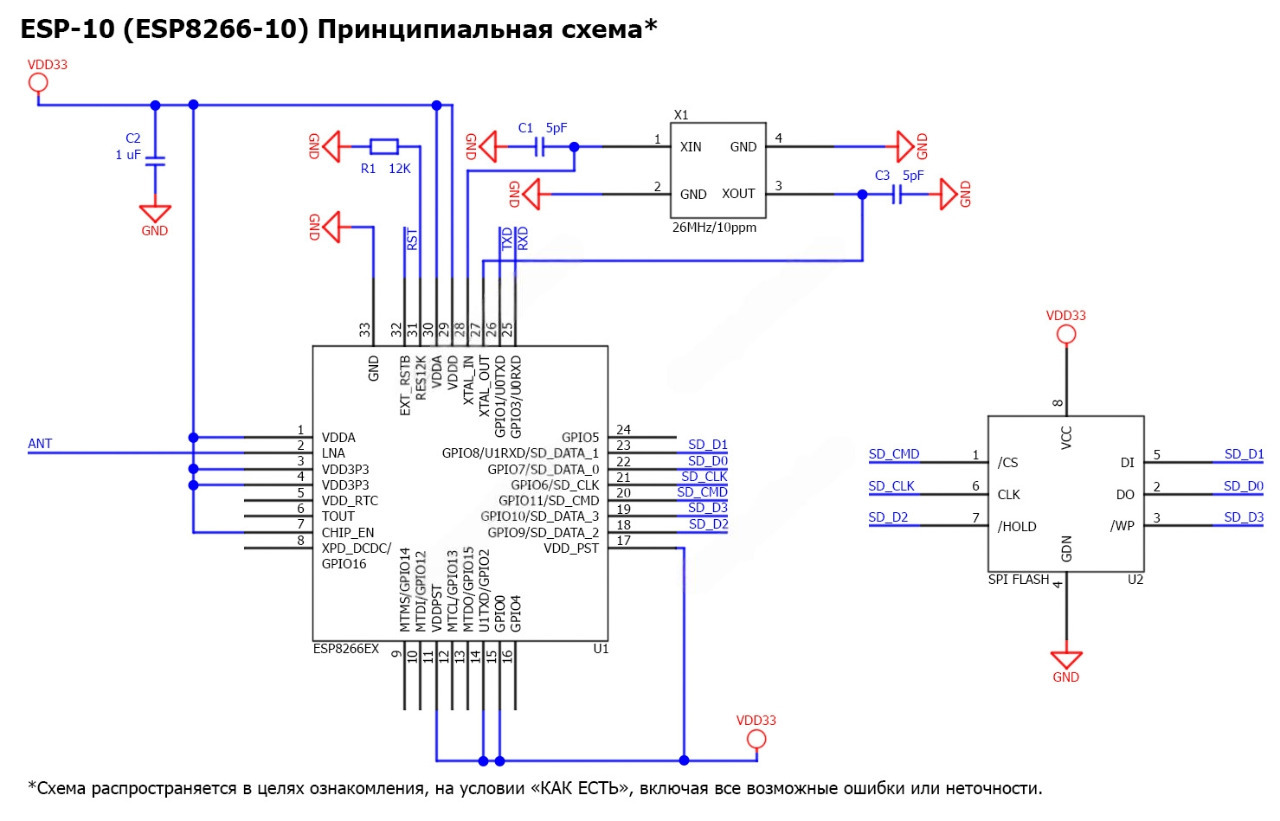

Принципиальная схема ESP-10 (ESP8266-10)
|
Техническая информация
------------------
СЕЕД12509:480
