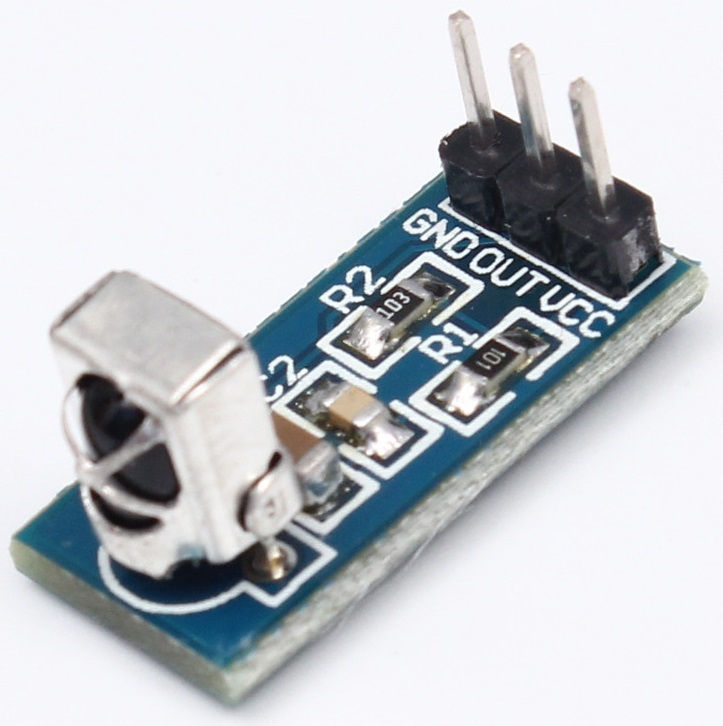

Модуль RF062. Модуль ИК-приёмника на VS1838B.

Обратите внимание на близкий по назначению товар: Модуль RF069. Модуль инфракрасного фотоприёмника VS1838B / KY-022.



Модуль ИК приёмника

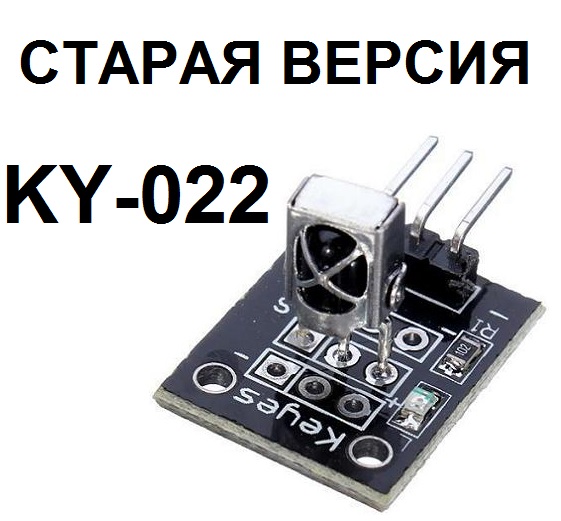

Infrared sensor receiver module KY-022

Представляет собой приёмник данных от пультов управления передающих команды используя инфракрасное излучение. Модуль обладает большой универсальностью и позволяет принимать команды от большинства ИК пультов бытовой техники. О применении модуля для налаживания канала управления рассказано на нашем сайте здесь. Для этого используется ИК излучение модулированное основной частотой указанной далее в характеристиках. Данные передаются с помощью пачек импульсов основной частоты. Для кодирования используются различные способы: пачки с различным количеством импульсов, время паузы между пачками и прочие способы. Это существенно увеличивает помехозащищённость и дальность связи.
Электромагнитное излучения инфракрасного участка спектра, так же как и видимый свет, подчиняется законам оптики. Благодаря свойствам ИК излучения и свойствам информационного канала инфракрасный становится возможным светодиод  и модуль ИК приёмника совместно использовать как датчик присутствия различных объектов в зоне излучения. Применяются две схемы расположения ИК фотоприборов.



Перекрытие ИК луча. Светодиод помещают в трубку.

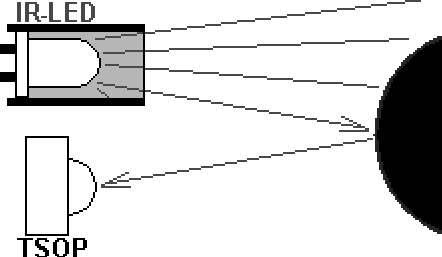

Определяется отражение ИК излучения от предмета. Светодиод помещают в трубку.

Использование перекрытия луча актуально для регистрации движения объектов при расстоянии между светодиодом и датчиком измеряемом в метрах. Применение модуля KY-022 позволяет сделать ИК локатор регистрирующий объекты на расстоянии от полуметра до трёх метров. ИК локатор интересно применить в робототехнике. Малое потребление тока модулем KY-022 позволяет применять его в приборах имеющих батарейное питание. Благодаря модуляции ИК излучения каждый датчик может иметь уникальный сигнал. Это позволяет работать нескольким роботам в ограниченном пространстве. ИК локаторы роботов не будут мешать друг другу.

 Характеристики KY-022:
  • Номинальное напряжение питания: DC 5 В;
  • Диапазон напряжений питания: DC 2,7...5,5 В;
  • Предельное напряжение питания: DC 6 В;
  • Номинальный ток потребления: 7 мА;
  • Логические уровни сигнала (при питании DC 5 В): Логический 0 – 0,2 В; Логическая 1-ца – 4,5 В;
  • Расстояние до передатчика: 18 м;
  • Частота сигнала: 38 кГц (33...43 кГц);
  • Рабочая температура -20...+85 градусов Цельсия;
  • Размеры модуля: 18 х 14 х 12 мм;
  • Масса модуля: ~1,35 г.

Краткое описание KY-022
  На плате модуля KY-022 установлен ИК приёмник микросхема VS1838B. Описание микросхемы VS1838B в конце страницы. Также на плате есть светодиод индикации питания и резистор 1 кОм обеспечивающий режим светодиода. Три штыревых контакта дают разъёмное соединение.

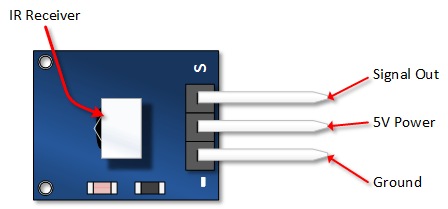

  Контакты



Контакт S - Выход цифрового сигнала.
Контакт Power - Питание (положительный полюс).
Контакт I - Общий провод (отрицательный полюс питания).

Модуль ИК приёмника применяется в составе проектов Arduino. Если проект сложный, то используют специальные модули расширения. Модуль ИК приёмника соединяют проводами с модулями расширения, которые содержат ориентированные на такое подключение группы контактов. В зависимости от типа главного модуля ардуино выбирают модуль расширения.
Для Arduino UNO и Arduino Duemilanove модуль расширения здесь.
Для Arduino Nano V3.0 здесь.
Для Arduino MEGA здесь.
При этом подключение проводится к контактам входящим в область digital IO ports. Область поделена на группы по три контакта. Порядок размещения контактов в группах совпадает с расположением контактов модуля KY-022.

Микросхема ИК приёмник VS1838B, описание производителя на китайском
Аналог tl1838 на английском
Аналог tsop1838 на английском


Официальный сайт

Техническое описание, библиотеки, примеры программ

------------------
