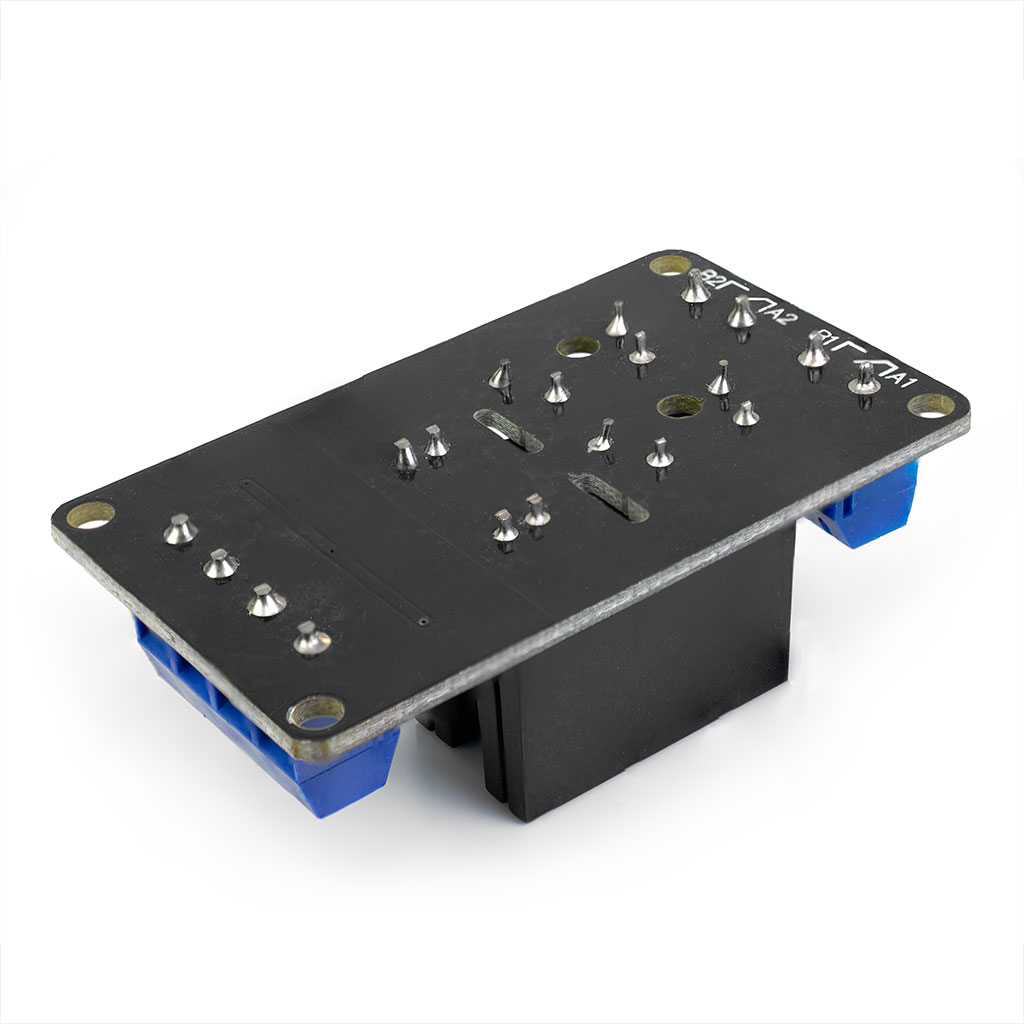

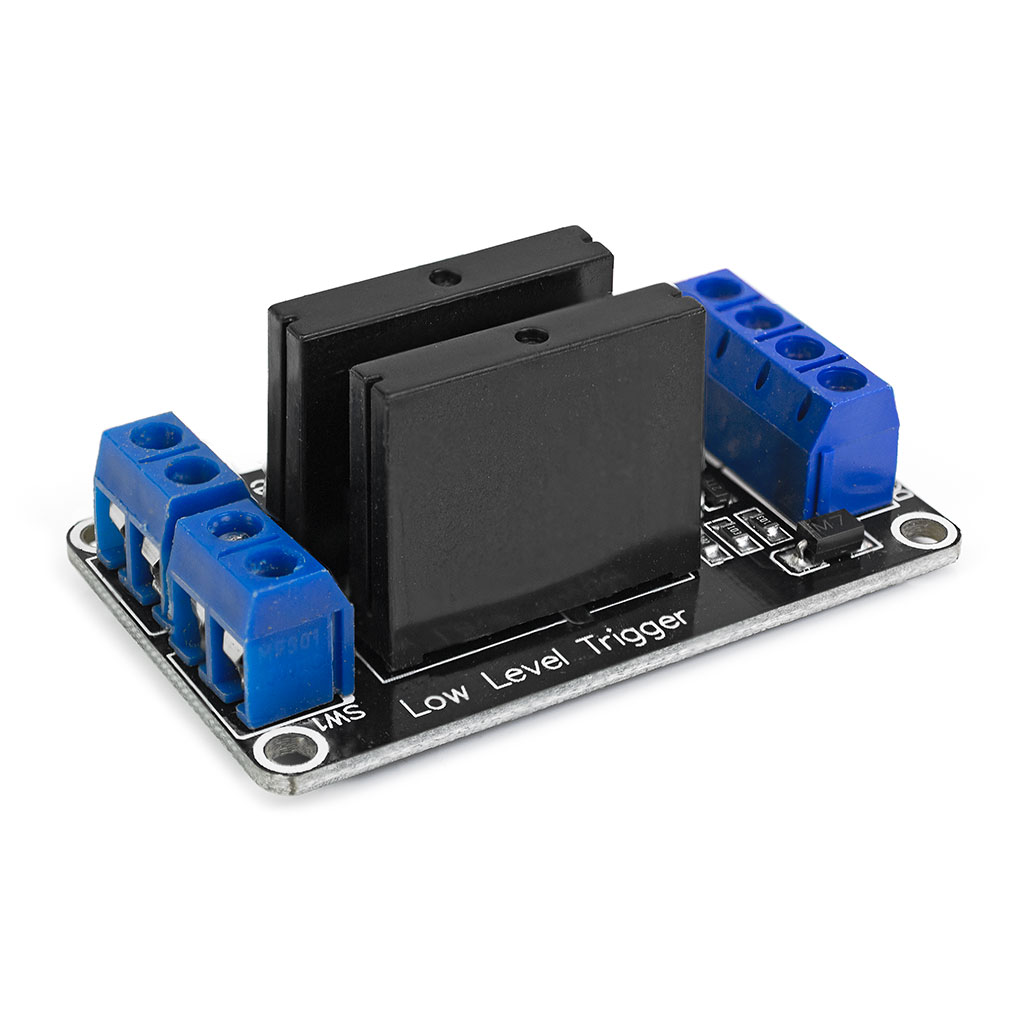

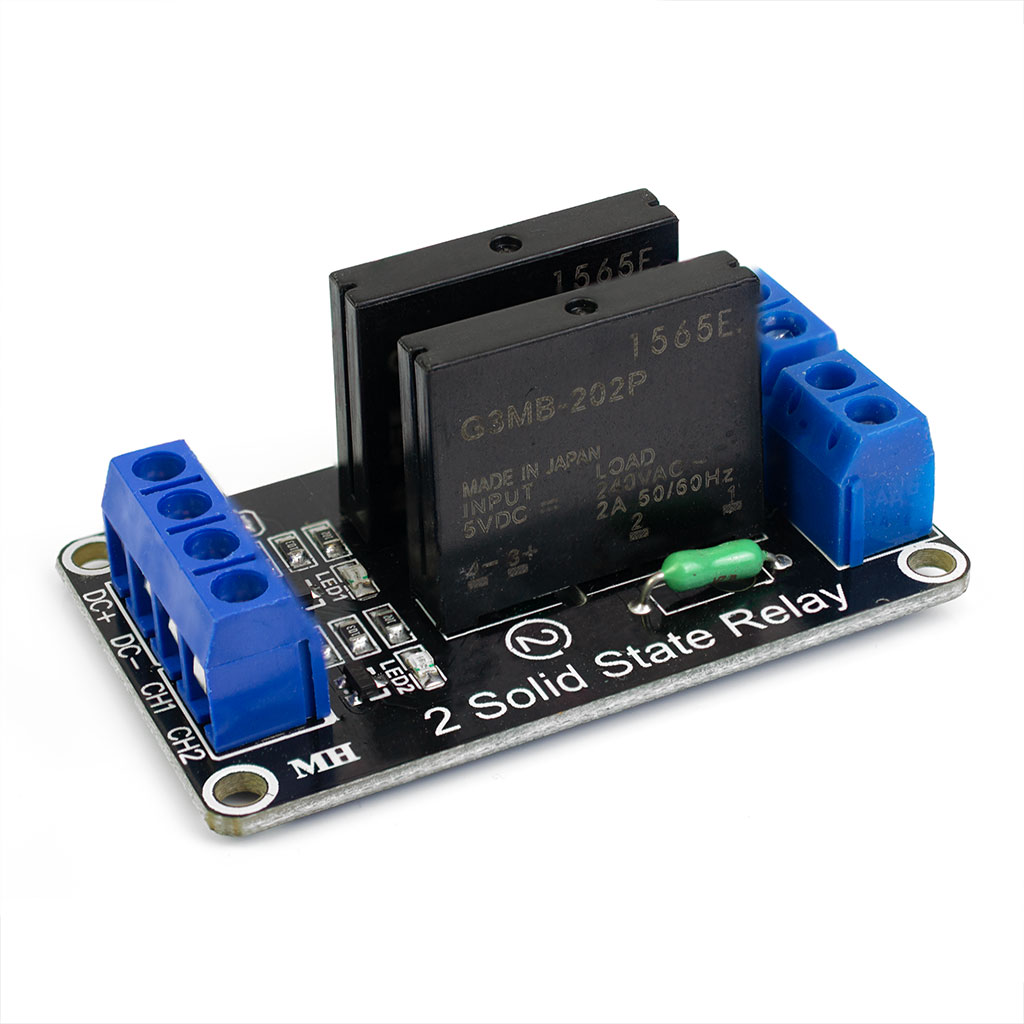

Модуль RM013. Двухканальное твердотельное реле AC 240 В; 2 A

Обратите внимание на близкий по назначению товар: Восьмиканальный модуль RM015 на основе твердотельных реле OMRON (240V 2A) Твердотельное реле OMRON G3MB-202P

Описание

Реле твердотельное 2 канала

Блок твердотельных реле способен коммутировать до 2 каналов нагрузки переменного тока до 2А на каждый канал. На плате установлены все необходимые согласующиеся элементы, а именно – усилитель тока на транзисторе (индивидуальный для каждого канала), обеспечивающий чёткое срабатывание реле при помощи логических уровней высокого напряжения. Активность каждого канала индуцируется светодиодом.
Провода, управляющие реле, подключаются через винтовые клеммники, как и провода питания высокого напряжения; это сделано для повышения надёжности схемы.
Распиновка всех разъёмов подписана  на плате.
Обратите внимание – реле , установленные на модуле, не могут коммутировать нагрузку постоянного тока!

Реле совместимо с любыми микроконтроллерами, включая Arduino.
Подключается к платформе через цифровой выход. Для работы модулю достаточно стандартных библиотек Arduino IDE.

Технические характеристики:
Управляющее напряжение: 5В
Напряжение нагрузки: 240В
Ток нагрузки: 0,1 ... 2 А
Напряжение срабатывания на входе (S): > 4 В (номинально 5 В)
Максимальное напряжение на входе (S): < 6 В
Максимальный ток, на входе модуля: < 12 мА, при Vcc = 5 В
Номинальное напряжение нагрузки (AC): 120 ... 240 В, переменного тока 50/60 Гц
Пиковые значения напряжения нагрузки (AC): 75 ... 264 В, переменного тока 50/60 Гц
Падение напряжения в цепи нагрузки (AC): <1,6 В
Пиковое значение тока нагрузки (AC): 30 А (не повторяющееся и не дольше 20 мс)
Ток утечки в цепи нагрузки (AC): 1 мА, при напряжении 100 В. 1,5 мА, при напряжении 200 В
Максимальное время срабатывания: < 1 мс после пересечения нуля
Рабочая температура: -30 ... 80 °C
Температура хранения: -30 ... 100 °C
