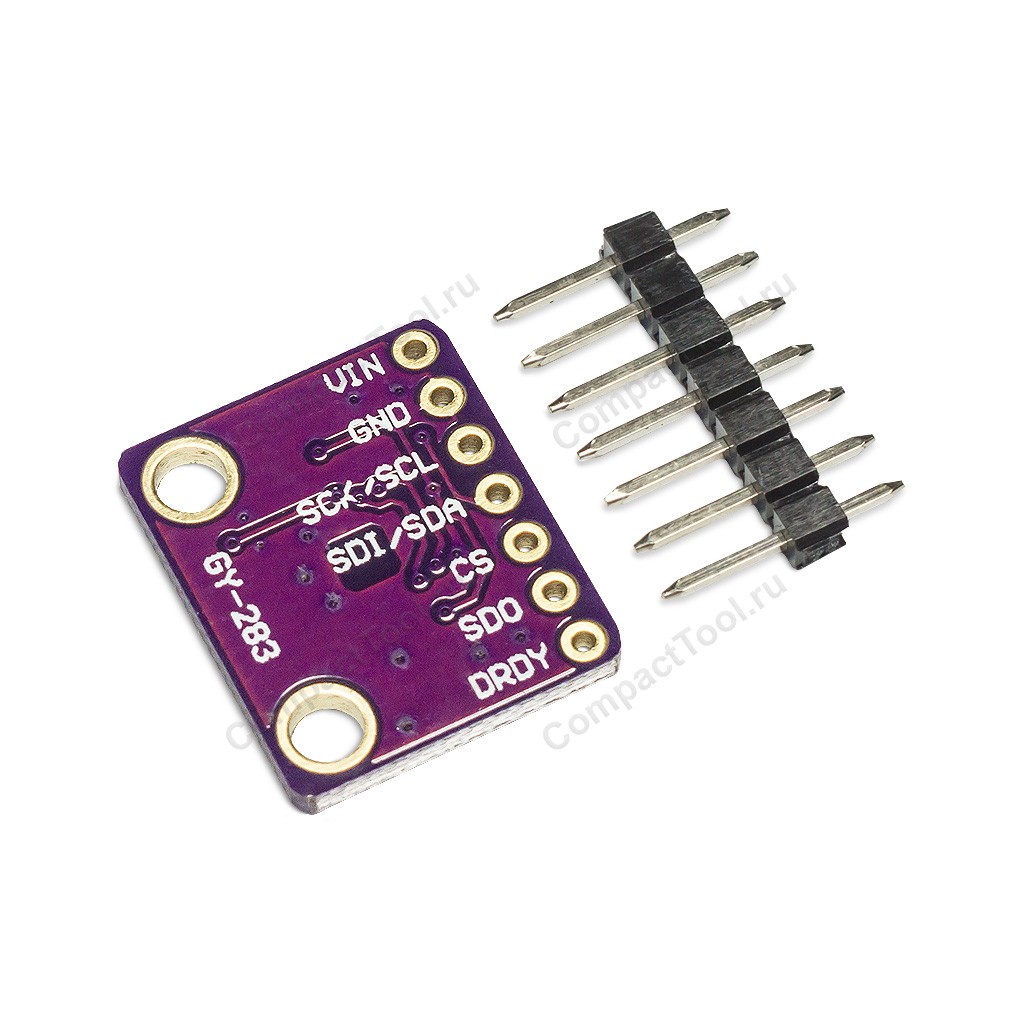

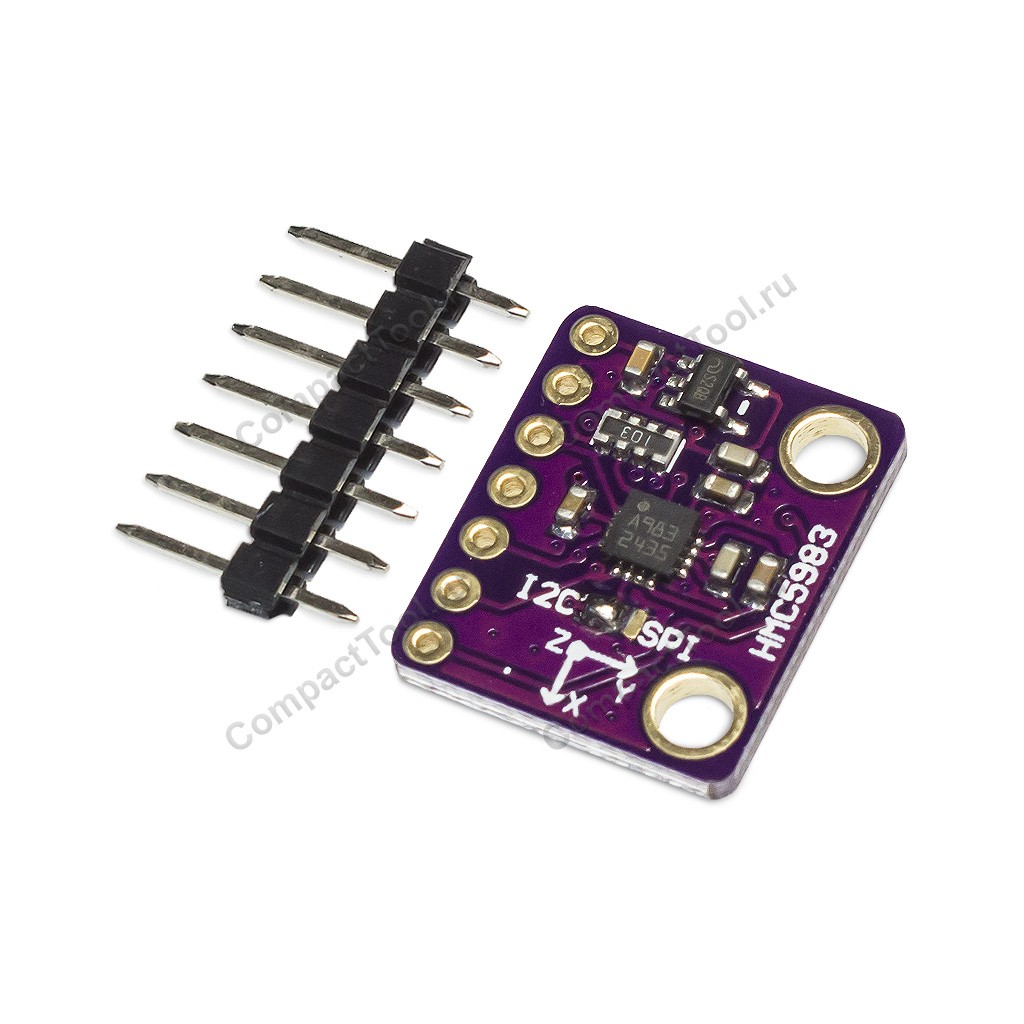

Модуль GY-283 — это трёхосевой цифровой компас HMC5983 со встроенной функцией автоматической коррекцией показаний относительно температуры окружающей среды (термокомпенсации). Магнитометр HMC5983 чувствителен к слабым и сильным магнитным полям с уровнем магнитной индукции до ±8 Гаусс. Благодаря возможности измерения сразу в трёх плоскостях X, Y и Z, компас HMC5983 позволяет определить вектор направления магнитного поля. 3Д-компас может использоваться в любых устройствах, применяющих для работы цифровые инструменты ориентации в пространстве.

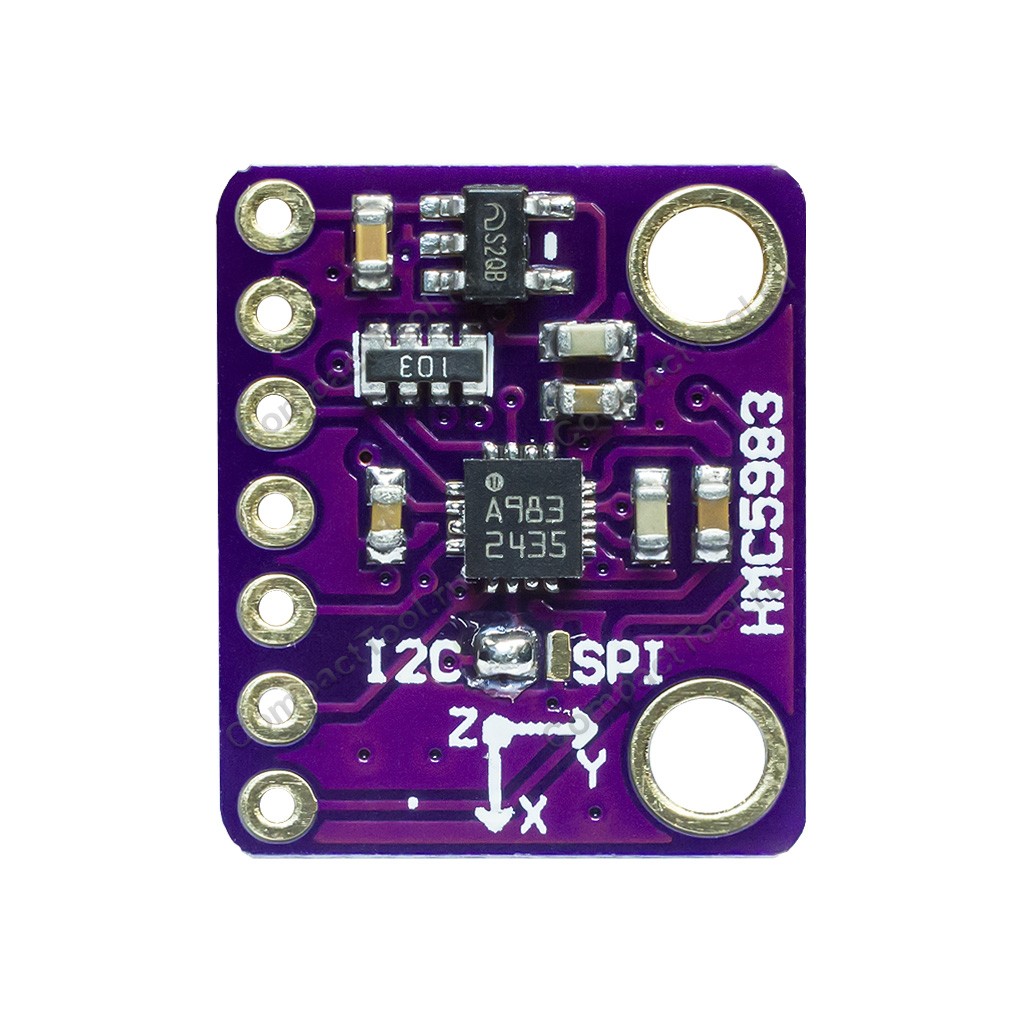

HMC5983 обладает двумя режимами измерений - разовым и продолжительным. Он способен усреднять значения выводимых данных по одному или нескольким сделанным замерам, формировать результаты измерений с частотой до 220 Гц. В состоянии ожидания, потребление электроэнергии датчиком HMC5983 составляет не более 2мкА. На выбор предусмотрено два последовательных интерфейса комманикации с периферией - I2C (по умолчанию) и SPI. На плате модуля установлен стабилизатор напряжения питания чипа HMC5983 и минимальная обвязка, подтягивающая сигнальные входы/выходы магнитомера к 3.3 вольтам.

Коммуникационный интерфейс

Документация и ПО

1. Спецификация магнитометра HMC5983 (англ., PDF);
2. Arduino-совместимая библиотека HMC5983-IIC с примером разового измерения (web-ресурс);
