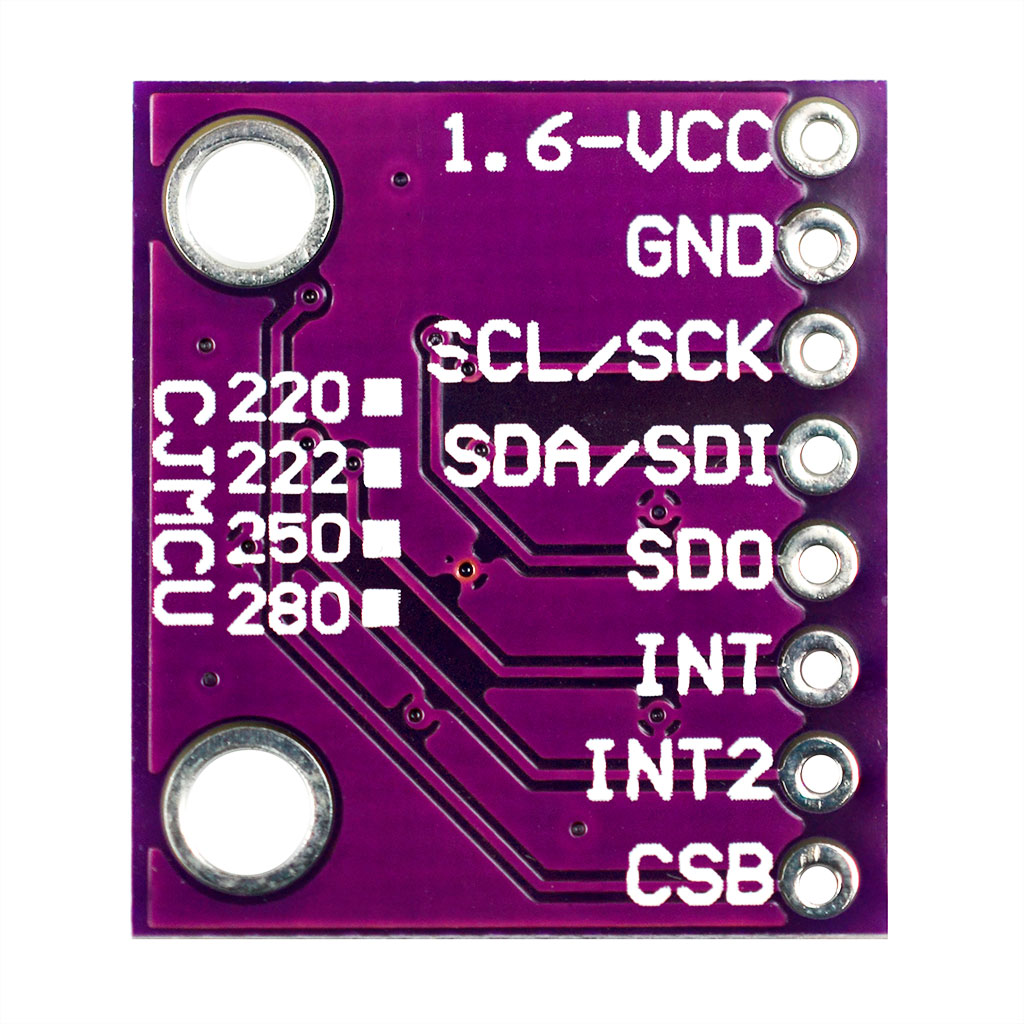

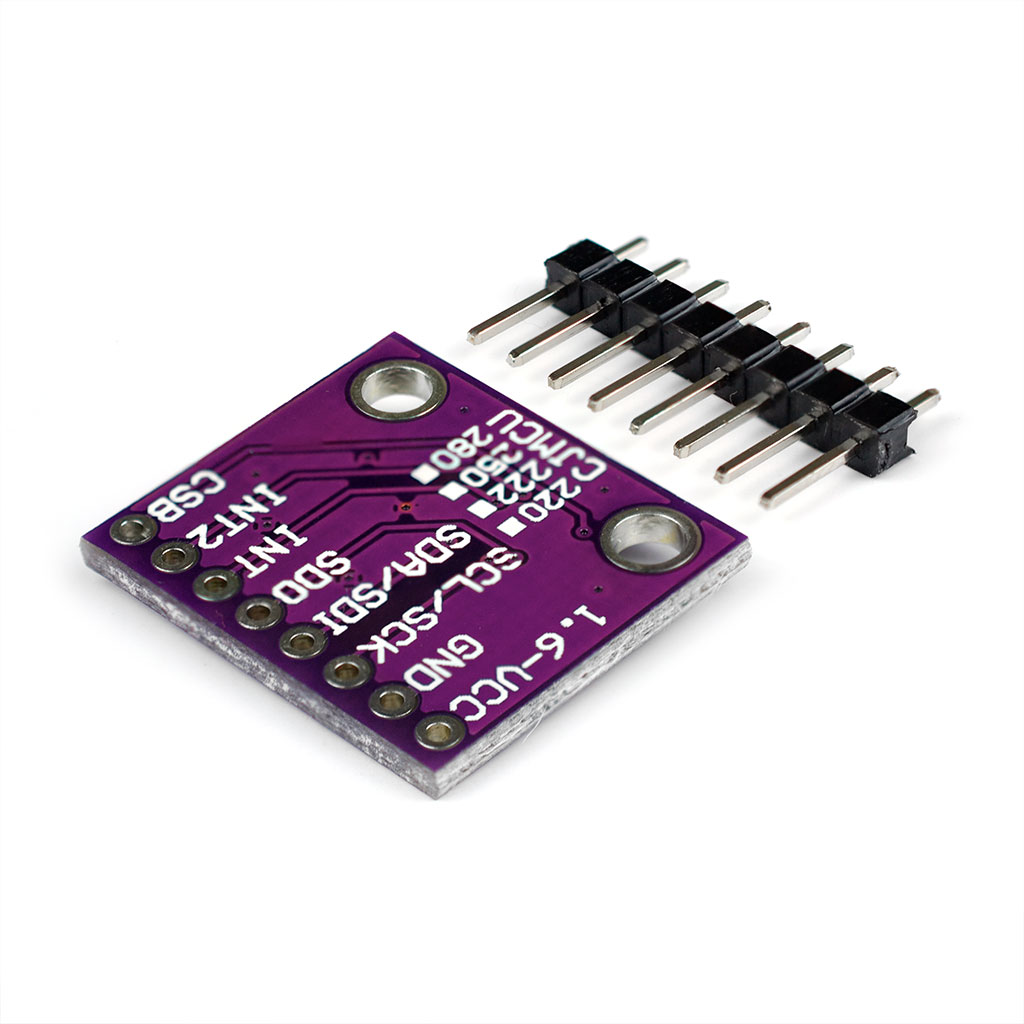

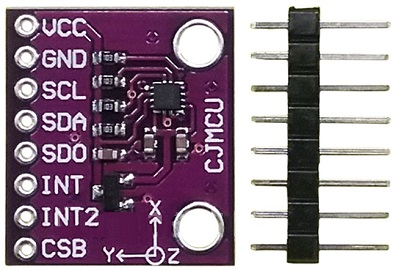

Датчик ускорения 3х осевой BMA220

Описание

Трехосевой акселерометр Bosch BMA220 представляет собой компактную плату с датчиком ускорения и интерфейсом SPI и I2C, предназначенную для потребительского рынка. Он позволяет измерять ускорения по трем перпендикулярным осям и, таким образом, измерять наклон, движение, удары и вибрацию в мобильных телефонах, карманных компьютерах, компьютерных периферийных устройствах, человеко-машинных интерфейсах, функциях виртуальной реальности и игровых контроллерах. Трехосевой акселерометр объединяет множество функций, которые облегчают его использование, особенно в области приложений обнаружения движения, таких как определение ориентации устройства, игры, HMI и управление браузером меню. Он легко настраивается, чтобы предоставить разработчику полную гибкость при интеграции датчика в его систему.

Пример исходного кода для ArduinoIDE.

#include "Wire.h"
byte Version[3];
int8_t x_data;
int8_t y_data;
int8_t z_data;
void setup()
{
  Serial.begin(9600);
  Wire.begin();
  Wire.beginTransmission(0x0A); // address of the accelerometer
  // low pass filter, range settings
  Wire.write(0x20);
  Wire.write(0x05);
  Wire.endTransmission();

}

void AccelerometerInit()
{
   Wire.beginTransmission(0x0A); // address of the accelerometer
  // reset the accelerometer
  Wire.write(0x04); // Y data
  Wire.endTransmission();
  Wire.requestFrom(0x0A,1);    // request 6 bytes from slave device #2
  while(Wire.available())    // slave may send less than requested
  {
    Version[0] = Wire.read(); // receive a byte as characte
  }
  x_data=(int8_t)Version[0]>>2;

  Wire.beginTransmission(0x0A); // address of the accelerometer
  // reset the accelerometer
  Wire.write(0x06); // Y data
  Wire.endTransmission();
  Wire.requestFrom(0x0A,1);    // request 6 bytes from slave device #2
  while(Wire.available())    // slave may send less than requested
  {
    Version[1] = Wire.read(); // receive a byte as characte
  }
  y_data=(int8_t)Version[1]>>2;

  Wire.beginTransmission(0x0A); // address of the accelerometer
  // reset the accelerometer
  Wire.write(0x08); // Y data
  Wire.endTransmission();
  Wire.requestFrom(0x0A,1);    // request 6 bytes from slave device #2
   while(Wire.available())    // slave may send less than requested
  {
    Version[2] = Wire.read(); // receive a byte as characte
  }
   z_data=(int8_t)Version[2]>>2;

   Serial.print("X=");
   Serial.print(x_data);         // print the character
   Serial.print("  ");
   Serial.print("Y=");
   Serial.print(y_data);         // print the character
   Serial.print("  ");
   Serial.print("Z=");
   Serial.println(z_data);
}

void loop()
{
  AccelerometerInit();
 delay(100);

}

Datasheet (PDF, ENG)
