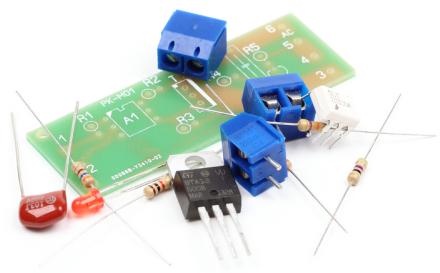

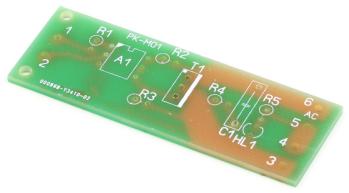

NM0501 Набор для сборки модуля коммутации силовой нагрузки 2.2кВт 220В
Код товара: RKT-A01
|
|
Данный модуль позволяет включать и выключать силовую нагрузку с помощью слаботочных управляющих схем или компьютера. В модуле реализована полная гальваническая развязка управляющей схемы от сильноточных цепей
Технические характеристики
Мощность коммутируемой нагрузки, кВт: 2,2
Напряжение питания нагрузки, В: 220
Гальваническая развязка: да
Принцип работы

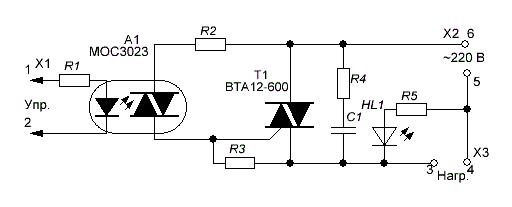

Силовым коммутирующим элементом схемы является симистор T1. Его управляющий электрод подключен к оптосимистору А1. Этот оптосимистор выполняет одновременно функцию включения или выключения силового симистора во время перехода синусоиды напряжения питания нагрузки через ноль и функцию гальванической развязки между силовой и слаботочной частями конструкции.Таким образом, исключается проникновение в бытовую сеть помехи от включения или выключения симистора, а так же попадание высокого напряжения на низковольтную часть схемы. Светодиод оптосимистора подключается через ограничительный резистор R1 к источнику управляющего сигнала.Светодиод HL1 служит индикатором включения нагрузки.Модуль не требует отдельного источника питания.
Примеры решений
Данный модуль может быть использован в различных радиолюбительских конструкциях для коммутации сильноточных цепей и гальванической развязки между коммутируемой нагрузкой и управляющей схемой.
Управление силовой нагрузкой - актуальная задача, с которой рано или поздно сталкивается каждый радиолюбитель.
Существует несколько способов управления силовой нагрузкой. В данном наборе коммутирующим элементом служит симметричный тиристор (симистор), который управляется при помощи оптопары. Оптопара, помимо этого, выполняет задачу гальванической развязки силовой цепи и управляющего устройства. Фактически, ваша конструкция будет просто зажигать светодиод через токоограничительный резистор R1. Все остальное сделает сам модуль. Еще одно достоинство такого способа коммутации нагрузки в том, что модулю не требуется дополнительное отдельное питание - он питается от сети переменного тока.
Внимание - если мощность коммутируемой нагрузки превышает 100Вт, симистору потребуется радиатор для охлаждения!

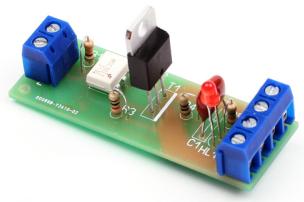

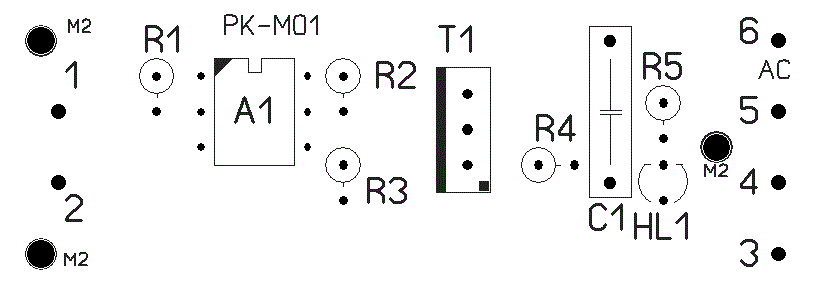

Настройка: Правильно собранное устройство в настройке не нуждается и начинает работать сразу после включения.
Меры предосторожности:
При пайке симисторов будьте осторожны — время контакта жала паяльника и вывода симисторов не должно превышать 5 секунд. Иначе, возможен перегрев компонентов и выход их из строя.
Установите симистор Т1 на радиатор площадью 20-30 кв.см. (в комплект не входит).
Длительная работа модуля с неустановленным на радиатор симистором может привести к его перегреву и выходу из строя.
Для сборки конструктора используйте паяльник мощностью не более 40Вт.
При работе устройства, на его элементах и контактах присутствует опасное для жизни напряжение. Будьте особенно внимательны при работе с данным устройством.
------------------
