Код товара: EK-0587

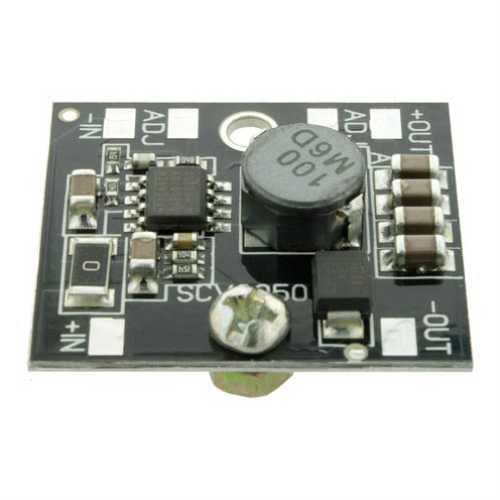

Модуль SCV0050-12V-3A Импульсный стабилизатор напряжения 12 V, 3 А

Бренд: EKITS

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на зелёную кнопку Уведомить о появлении товара. (См. выше)

Модуль SCV0050-12V-3A Импульсный стабилизатор напряжения 12 V, 3 А

Обратите внимание на близкий
по назначению товар:

Модуль SCV0050-3.3V-3A Импульсный стабилизатор напряжения 3.3 V, 3 А

Импульсный стабилизатор напряжения предназначен для установки в различные электронные устройства (автомобильная электроника, приборы, блоки питания) с фиксированным выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД.

Технические характеристики:

Входное напряжение: 15..25 В;
Выходное напряжение: 12 В ±5%;
Выходной ток без радиатора (при Uвх=25 В), не более: 2,0 А;
Выходной ток c радиатором, не более: 3,0 А;
Ограничение выходного тока: 3..4 А;
Частота преобразования: 900 КГц;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Iвых=0,5 А: 45°С;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Iвых=1,0 А: 52°С;
Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Iвых=2,0 А: 78°С;
Температура модуля с радиатором 125 кв.см при tокр=25°С, Uвх=25 В, Iвых=3,0 А: 50°С;
КПД при Uвх = 25 В, Iвых = 3,0 А: 93%;
Диапазон рабочих температур: -20..85° С;
Защита от переполюсовки: нет;
Размеры модуля: 27.5х24х5.3 мм;
Вес модуля: 3,5 г.

Описание

Модуль выполнен на плате с алюминиевой подложкой. При выходном токе до 2,0 А не нуждается в дополнительном теплоотводе. При выходном токе более 2,0 А модуль необходимо установить на радиатор площадью не менее 100 кв.см. (рекомендуется "Радиатор для SCV0050"). В качестве радиатора можно использовать металлическое шасси прибора, в который он устанавливается. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор емкостью не менее 2200 мкФ.

Внимание!

Устанавливать модуль на радиатор необходимо металлическими винтами, для обеспечения гальванической связи между контактом модуля и алюминиевой подложкой. При использовании теплопроводной пасты ее количество должно быть минимально. Винт, установленный в отверстие модуля, обеспечивает необходимую для корректной работы стабилизатора гальваническую связь минусового контакта с подложкой, поэтому винт не следует удалять при использовании без радиатора.

------------------
