Встраиваемый тюнер построен на базе отлично зарекомендовавшей себя микросхемы QN8035.
Тюнер имеет отличные параметры:
• Чувствительность в режиме приёма моносигнала: 1 мкВ;
• Чувствительность в режиме приёма стереосигнала: 8 мкВ.
Качественный приём FM-сигнала может быть осуществлён даже на небольшой отрезок провода. Коэффициент искажений при воспроизведении составляет всего 0,03 %. На модуле установлен стерео УНЧ с выходной мощностью 3 Вт на канал.
Тюнер будет незаменим для качественного приёма при большом удалении от радиостанций. Он также является отличным выбором в качестве FM-тюнера самодельного мультимедийного комплекса.
Для создания портативного устройства мы рекомендуем докупить:
 |
 |
 |
 |
 |
| Корпус BOX-PM1 |
Холдер 18650x1 |
Холдер 18650x2 |
Плата заряда аккумулятора |
Аккумулятор типа 18650 |
Меры предосторожности:
• Не превышайте максимально допустимое напряжение питания модуля.
• Не путайте полярность питания модуля.
• Не соблюдение данных требований приведёт к выходу устройства из строя.
Особенности:
• Высокая чувствительность;
• Индикатор уровня принимаемого сигнала;
• LCD дисплей;
• Встроенный усилитель 2х3 Вт;
• Внешнее управление по UART.
Характеристики:
• Напряжение питания: 3...5 В;
• Чувствительность в режиме приёма моносигнала: 1 мкВ;
• Чувствительность в режиме приёма стереосигнала: 8 мкВ.
• Разделение L/R канала: 45 дБ;
• Диапазон воспроизводимых частот: 50...18000 Гц;
• Максимальная выходная мощность: 2 канала по 3 Вт;
• Размер окна дисплея: 25 x 15 мм;
• Диапазон рабочих температур: -25...+60 градусов Цельсия;
• Относительная влажность: 20...80 % (без образования конденсата);
• Размеры устройства: 75 x 45 x 15 мм.
Комплект поставки:
• Модуль в сборе;
• Инструкция по эксплуатации.

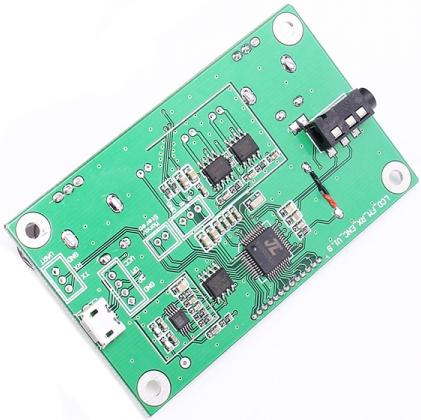

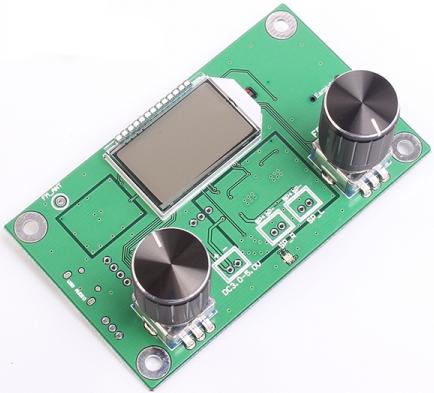

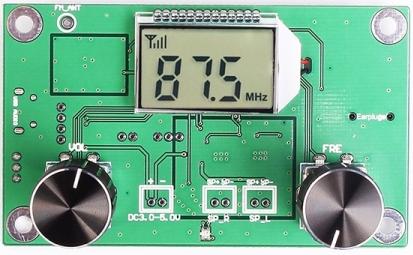

Тюнер конструктивно представляет собой печатную плату размером 45х75 мм из двухстороннего фольгированного стеклотекстолита с установленными на ней двумя валкодерами и жидкокристаллическим индикатором с подсветкой. На плате также размещены 5 микросхем с необходимой обвязкой: приёмник-обработчик входного радиосигнала, микроконтроллер, внешняя память для микроконтроллера, два усилителя НЧ.
Для подключения наушников и внешнего усилителя используется стандартный разъём мини-Jack 3,5 мм. Имеющийся на плате разъём микро-USB используется для питания тюнера, а также для подключения тюнера в качестве внешней звуковой карты компьютера.

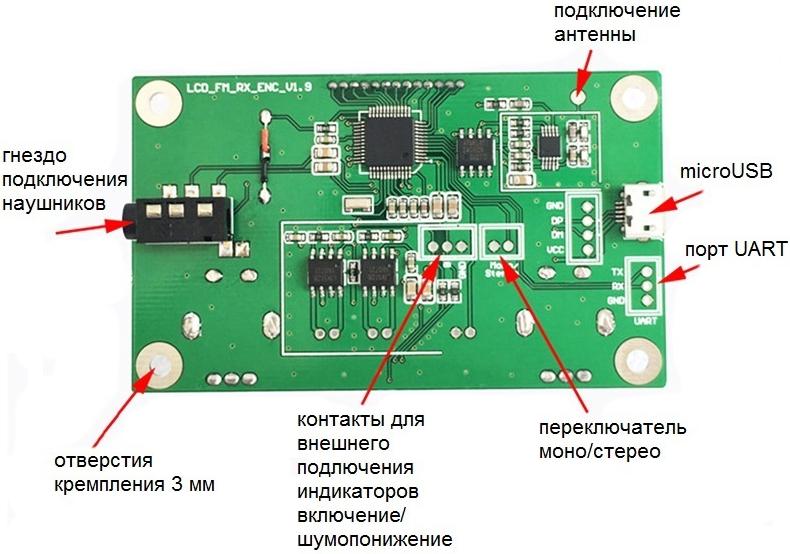

На плате имеются несколько групп отверстий под штыревые разъёмы с шагом 2 мм:
• Переключатель Mono-Stereo: при замыкании включается режим Mono;
• R B Gnd: Red, Blue и Ground для подключения внешних индикаторных светодиодов;
• DC3.0-5.0V: для подключения питающего напряжения от 3 до 5 вольт постоянного тока. Это могут быть также батарейки или аккумуляторы. Можно питать тюнер и по USB-кабелю, но при этом не рекомендуется использовать импульсные источники питания, так как они производят массу помех;
• SP_R SP_R: для подключения внешних динамиков мощностью до 3 ватт на канал, сопротивлением 4...16 Ом;
• GND DP DM VCC: дублирует USB-разъём;
• TX RX GND: для управления тюнером по протоколу UART с использованием внешнего дополнительного адаптера USB-UART.
Немного подробнее об управлении тюнером по UART.
Для управления с использованием компьютера необходим дополнительный адаптер, например BM8051.
Адаптер подключается следующим образом: контакт TX на плате тюнера следует соединить с контактом ТХ адаптера, контакт RX - с RX, GND с GND (земля). Это проверено для версии LCD_FM_RX_ENC_V1.9 платы тюнера.
Для управления рекомендуется применять программу SSCOM (проверено для Windows 7), которую можно найти чуть ниже по описанию. Скорость соединения - 38400 бод, остальные параметры: 8,1,N,N. Связаться с тюнером, используя популярные программы Tera Term и Putty, не удаётся.
Команды, перечень которых также есть чуть ниже по описанию, следует набирать только заглавными буквами в строке Data input и посылать на тюнер нажатием на кнопку SEND.
Тюнер запоминает своё последнее состояние при выключении питания.

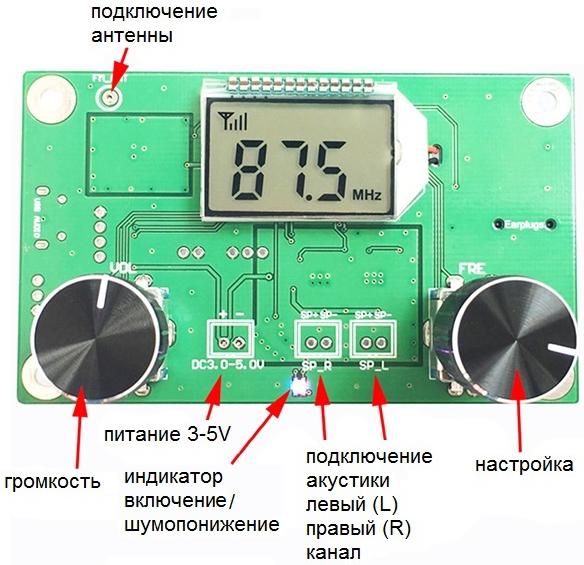

Подготовка к эксплуатации:
• Подключите отрезок провода, длинной 60 см, к гнезду «антенна».
• Подключите акустические системы или наушники согласно схеме.
• Подключите USB кабель или подайте напряжение питания 3...5 В.
• Установите частоту принимаемой радиостанции с помощью правого валкодера, громкость - с помощью левого.
• Проверка завершена. Приятной эксплуатации.
Схемы подключнеия тюнера MP3510
------------------
